适配21孔径M3螺丝的对开式立式轴承固定座

项目分类:轴承座 发布时间:2024-12-15 ID:854807
  • 适配21孔径M3螺丝的对开式立式轴承固定座

  在轻工输送线、小型实验台架、桌面级自动化模组这类对安装空间要求紧凑的轴系布置场景里,这类对开式立式轴承座的使用频率一直不低。不同于整体式轴承座需要从轴端穿装的繁琐流程,对开结构的设计核心就是解决已预装完成的轴系中段支撑问题,不需要拆解原有轴上的同步轮、联轴器等零件,就能直接完成支撑座的加装或更换,在设备后期运维、现场改造场景里能大幅缩减停机调整的时间。

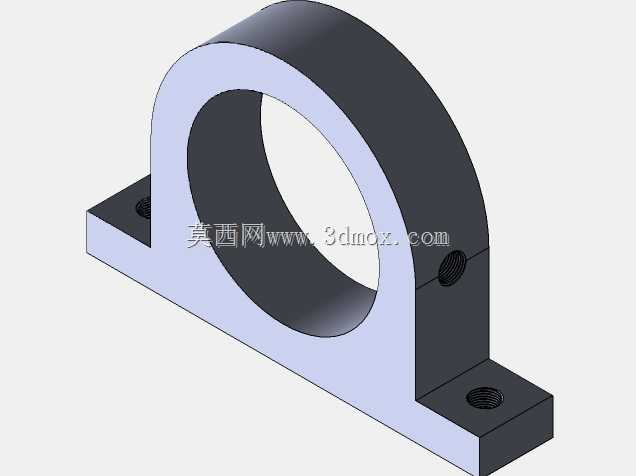

  这款轴承座的支撑内孔适配直径21的轴承外圈,安装固定采用M3规格的内六角螺丝,整体结构分为带安装底板的下半座与可拆卸的上半压盖两部分。下半座的底板向两侧水平延伸,每个延伸端设置一个沉头安装孔,孔位深度刚好容纳M3螺丝的头部,安装后螺丝端面不会突出底板平面,能保证座体与安装基面完全贴合,不会出现局部翘曲导致的轴系同轴度偏差。上半压盖与下半座的结合面经过精密贴合处理,合模后内孔形成完整的圆形支撑腔,两个结合面处各设置一个螺纹孔,锁紧时通过M3螺丝提供均匀的压紧力,既可以牢牢固定嵌入的轴承外圈,避免轴承运行时出现外圈蠕动、跑圈的问题,又不会因为压紧力过大导致内孔失圆,影响轴承的正常游隙。

  从安装边界来看,这款轴承座的整体高度控制在较低范围,底板的两个安装孔中心距经过精准核算,既保证了支撑的稳定性,又不会占用过多的安装平面空间,适合在安装基面空间有限的小型设备上使用。设计时特意将内孔的中心高度做了统一公差控制,同一批次的座体中心高偏差控制在极小范围内,多座体同轴布置支撑长轴时,不需要额外增加调整垫片就能快速找正同轴度,能大幅减少装配时的调校工作量。

  实际使用过程中,这类轴承座主要承受轴系运行时产生的径向载荷,因为是对开结构,在安装时可以先将下半座固定在安装基面上,放入已经预装在轴上的轴承,再扣合上半压盖锁紧螺丝即可,整个过程不需要挪动轴的位置,对于那些轴两端已经连接好动力端、执行端的设备来说,这种安装方式的优势非常明显。比如在小型皮带输送线的中间段支撑、3D打印设备的光轴支撑、桌面型点胶机的导向轴固定场景里,这种小规格对开轴承座既能提供足够的支撑刚性,又不会因为结构笨重增加设备整体重量。

  在结构细节处理上,座体的所有棱边都做了小倒角处理,既避免安装时划伤操作人员,也能减少应力集中,提升长期运行下的结构强度。内孔的表面粗糙度控制在适合轴承外圈配合的范围,既不会因为过于粗糙导致轴承外圈磨损加快,也不会因为配合过紧导致轴承安装时出现内应力,影响轴承的使用寿命。底板的安装孔采用沉孔设计,除了容纳螺丝头部之外,也能在一定程度上补偿安装基面的微小平面度误差,避免因为基面局部凸起导致座体安装变形。

  从选型适配的角度来说,这款轴承座适合搭配外径21的微型深沟球轴承使用,适配的轴径根据所选轴承的内孔决定,固定螺丝统一采用M3规格,采购备件时不需要准备特殊规格的紧固件,普通的标准内六角M3螺丝即可满足锁紧需求。在日常运维中,如果出现轴承磨损需要更换的情况,只需要松开上半压盖的两个锁紧螺丝,就能直接取出旧轴承更换新件,不需要将整个座体从安装基面上拆下,也不需要拆解轴端的连接部件,维护效率比整体式轴承座高很多。

  设计这类小规格轴承座时,核心的考量点是在保证支撑刚性的前提下尽可能压缩结构尺寸,同时兼顾安装与维护的便捷性。不同于重型设备使用的大型剖分轴承座,这类小型座体不需要承受过大的冲击载荷,因此结构壁厚不需要做的过厚,只要能满足常规径向载荷下的形变量控制要求即可,这样既能控制零件重量,也能减少材料占用。两个安装孔的位置设计在底板的最外端,尽可能拉大支撑跨距,提升座体固定后的稳定性,避免轴系运行时出现座体晃动的问题。结合面的位置设置在内孔的水平中心线上,这样上下两部分的压紧力可以均匀作用在轴承外圈的整个圆柱面上,不会出现局部压紧力过大导致的轴承卡滞问题。
