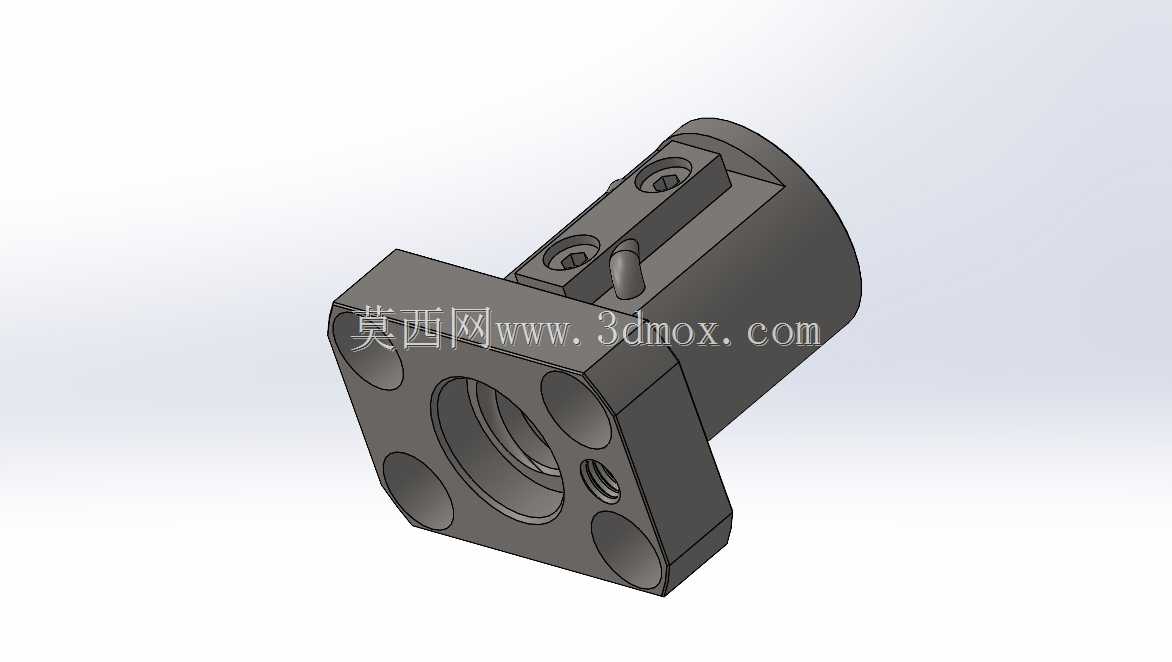

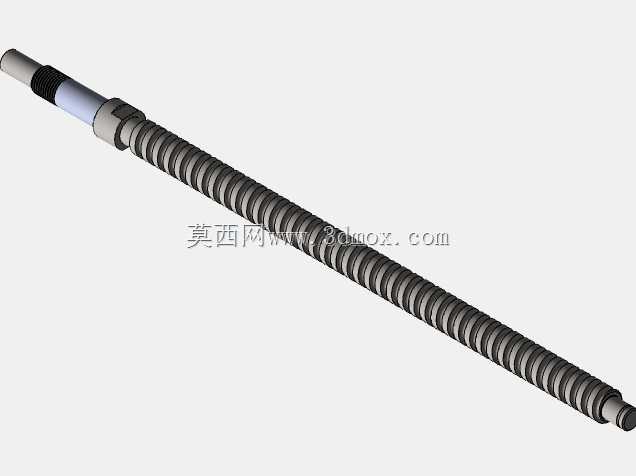

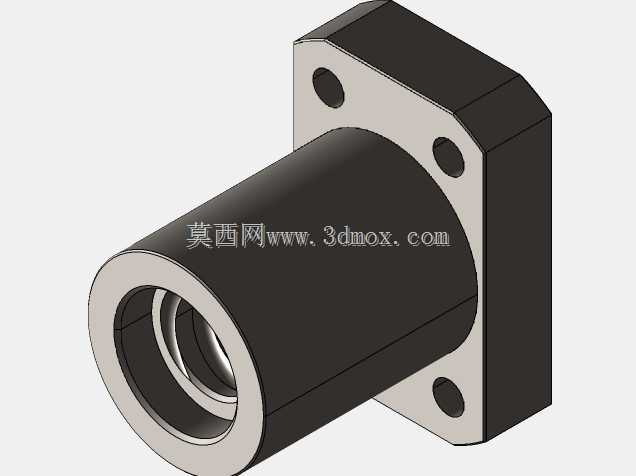

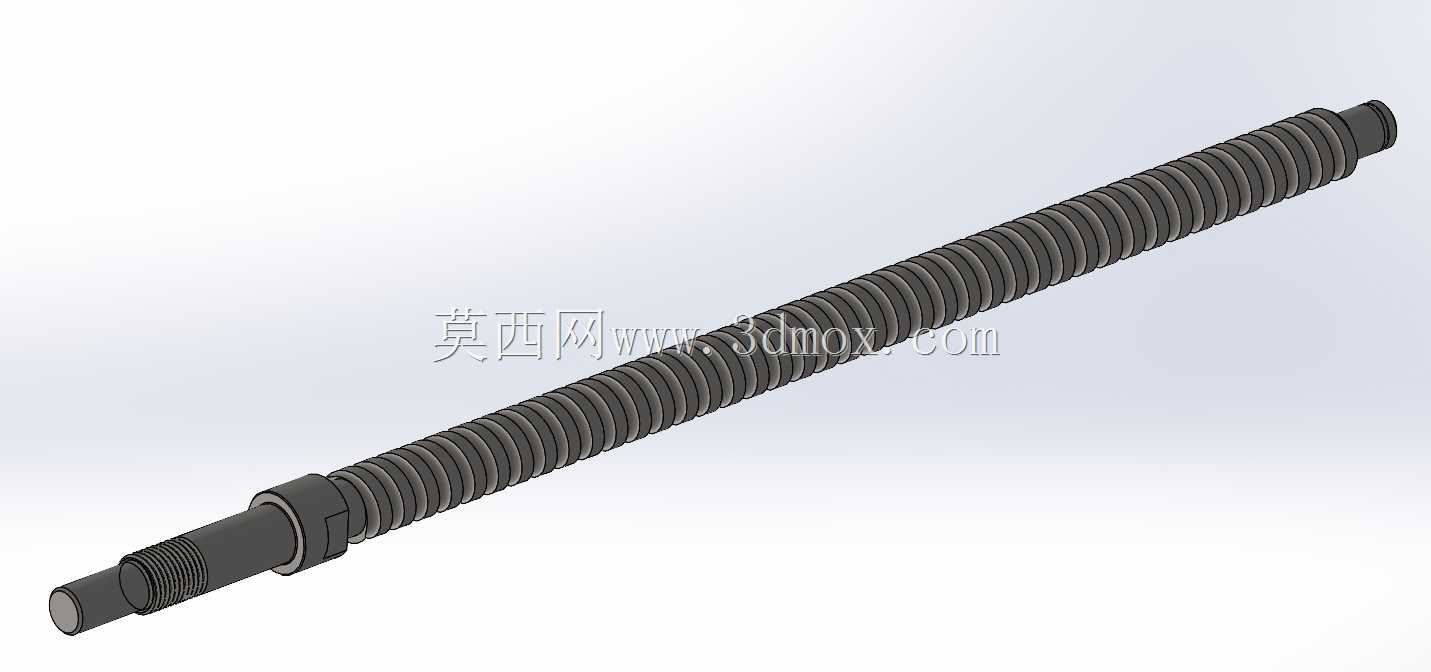

这款滚珠丝杠属于直线传动核心执行部件,在各类需要精准直线位移控制的设备中承担着将旋转运动转化为直线运动,或是将直线运动转化为旋转运动的传动功能,日常在数控进给单元、精密定位平台、自动化移栽机构、电子制造设备的位移模组中都能见到同规格产品的应用场景。从结构设计来看,这款丝杠公称外径为12mm,导程为5mm,属于小规格轻载型滚珠丝杠,适配对安装空间有严格限制、负载水平不高但需要稳定传动效率的工况。设计过程中首先要匹配丝杠轴的滚道型面,滚珠与滚道的接触角需要按照标准接触式圆弧滚道做适配,保证滚珠在循环过程中不会出现卡滞、滑移不均的问题,螺母端的循环回流结构要做顺滑过渡,避免滚珠进出回流通道时产生顿挫,影响传动的平稳性。从安装边界来看,丝杠轴端预留了轴承安装位与锁紧螺纹段,一端的轴径做了阶梯收窄,用于配对安装角接触球轴承或者深沟球轴承,承担径向负载与部分轴向负载,轴端的螺纹段用于配合锁紧螺母,将轴承内圈与丝杠轴锁紧固定,保证传动过程中不会出现轴向窜动。螺母本体采用圆柱形外形设计,外周预留了安装法兰的配合面?不对,这款模型里的螺母是圆柱式结构,侧面有平位用于安装防转结构或者直接与负载滑台连接,螺母两端的密封结构采用接触式密封圈,能够阻挡外界的粉尘、切削液进入螺母内部的滚道区域,延长滚珠与滚道的使用寿命。
在实际选型应用中,这类小导程小外径的滚珠丝杠,通常用于进给速度不高、定位精度要求在微米级的工位,比如光学检测设备的镜头调焦机构、小型数控雕刻机的Z轴进给单元、3D打印设备的运动轴传动,还有实验室精密位移台的驱动部件。设计建模的时候需要注意,丝杠滚道的导程精度要和标注参数一致,滚道的螺旋升角按照导程与公称直径的比值计算,不能出现螺旋线轨迹偏移的问题,否则后续做干涉检查的时候会出现滚珠与滚道过盈或者间隙过大的情况。另外轴端的各个阶梯轴的同轴度需要在建模时做基准约束,以丝杠轴线为统一基准,所有安装轴颈、螺纹段的同轴度公差要控制在合理范围内,避免实际加工装配后出现丝杠转动卡滞、跳动超标的问题。
很多工程师在做这类小规格丝杠建模的时候,容易忽略螺母内部滚珠循环通道的结构,只是做了外形的简化,但实际上回流槽的曲率设计直接影响滚珠的循环顺畅度,建模时如果是用于结构验证的模型,需要把回流通道的顺滑过渡做出来,检查滚珠在整个循环路径上是否存在死点、是否会和通道壁发生硬碰撞。从负载特性来看,这款丝杠因为外径较小,额定动负载与静负载都属于轻载范畴,不适合用于大切削力的机床主进给轴,更多是用于轻载快速定位或者低速精准进给的场景,安装时通常需要两端做支撑固定,或者一端固定一端支撑的安装方式,避免丝杠长径比过大出现转动时的挠曲变形,影响传动精度与使用寿命。
在装配关系上,丝杠螺母需要和负载滑台的安装孔做精准配合,螺母的安装端面要和丝杠轴线保持垂直,否则会导致螺母承受额外的倾覆力矩,加快滚道与滚珠的磨损,缩短维护周期。建模过程中对于轴端的卡簧槽、密封件安装槽这些细节结构也不能省略,这些结构虽然尺寸小,但直接影响实际装配时的零件配合,比如卡簧槽的宽度、深度要对应标准卡簧的尺寸,密封槽的尺寸要匹配选用的密封圈规格,避免装配时出现密封件装不进去或者密封失效的问题。另外丝杠轴端的驱动连接位,通常会设计成平键连接或者抱紧式联轴器连接的结构,建模时要预留对应的键槽或者抱紧配合面,保证和驱动电机、联轴器的连接可靠,不会出现传动打滑的问题。
- 全部评论(0)
- 模板大小: 23.54 MB
- 售价:5金币
- 下载次数: 110
- 系统要求: STEP / IGES,SOLIDWORKS,Other,Rendering
- 软件分类: 通用机械零部件
