带Type-C接口的DIY转接电路板结构

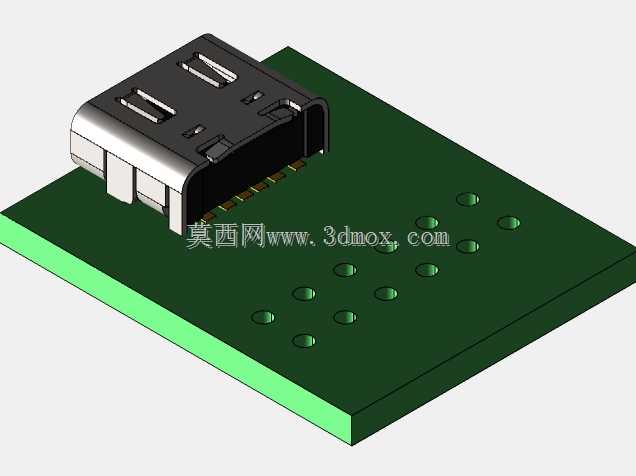

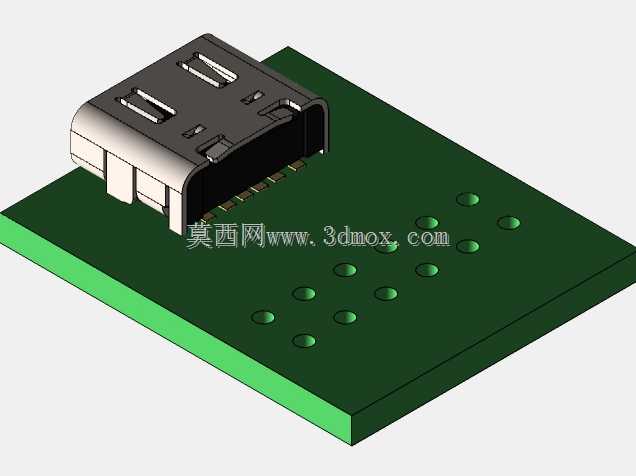

　　这款带Type-C母座的电路板结构，主要面向电子原型开发、小型外设改装、DIY数码配件制作场景使用，日常做小型手持设备供电改造、自定义外设信号转接、桌面小装置接口拓展时，都能用到这类结构件。实际使用中，板载的Type-C母座承担电源输入与差分信号传输的双重作用，板体上预留的规则排布焊盘，可直接对应焊接常规Type-C母座的引脚定义，包括电源正负极、配置通道引脚、差分数据对引脚，无需额外做飞线处理，能大幅降低小批量打样、手工焊接的操作难度。设计时优先考虑了手工焊接的操作空间，母座安装位置距离板边预留了足够的插拔操作余量，不会出现插头插合时与板边干涉的问题，板体边缘做了直角处理，可直接嵌入3D打印的外壳槽位，不需要额外做修边适配。

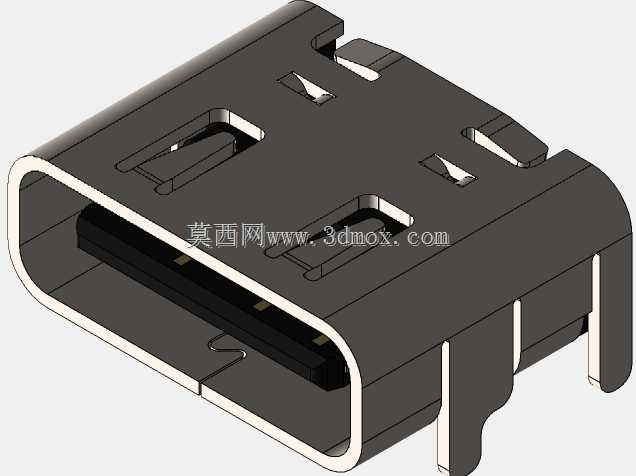

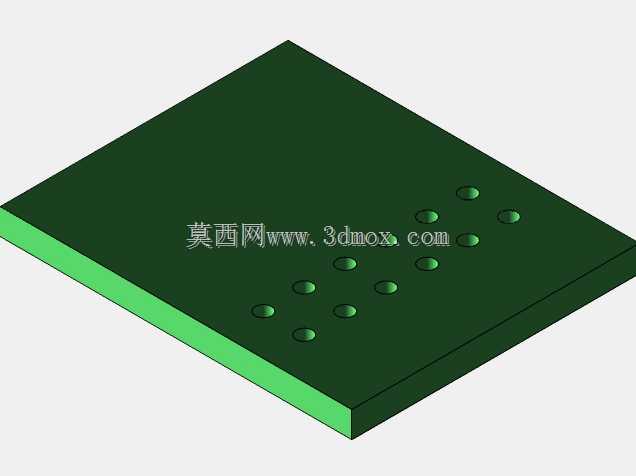

　　板上的焊盘采用对称排布方式，除了对应母座的固定焊脚，还预留了等距的信号引出焊盘，每个焊盘的孔径适配常规0.8mm直径的插针，既可以直接焊接导线引出信号，也能插接2.54mm间距的排针，适配面包板快速搭线测试的需求。母座的金属屏蔽壳通过两个大尺寸焊盘与板体连接，焊接后能提升接口的结构强度，反复插拔时不会出现母座松动脱落的问题，屏蔽壳接地处理后还能降低信号传输过程中的外界电磁干扰，保障USB2.0速率下的信号传输稳定性。板体厚度采用常规1.6mm的PCB板厚设计，这个厚度既可以适配市面上绝大多数Type-C母座的插脚长度，也能保证板体自身的结构刚性，在日常插拔受力时不会出现明显形变。

　　安装边界方面，板体整体为矩形结构，Type-C母座的接口端面与板体其中一条短边齐平，嵌入外壳时只需要在外壳对应位置开出与母座外轮廓匹配的开口即可，不需要额外做沉台设计，板体上没有布置过高的元器件，整体装配后的最大高度就是Type-C母座的自身高度，对安装空间的竖向尺寸要求极低，适合用在体积紧凑的小型数码改装项目里。设计过程中特意将电源回路的走线宽度做了加宽处理，可承载最大3A的电流通过，满足小型设备的快充供电需求，信号走线做了等长处理，避免高速信号传输时出现时序偏差，同时所有走线都避开了板上的安装固定孔位，后期如果需要用螺丝将板体固定在外壳内部，不会出现螺丝压断走线的问题。

　　实际测试使用时，这类接口板可以直接作为小型开发板的供电转接模块，也可以改装成简易的Type-C延长接口，或是集成到自定义键盘、小型桌面传感器、便携小灯具等DIY作品里，替代老旧的Micro-USB接口，提升设备使用的通用性。板体上的焊盘排布还兼容常见的卧式Type-C母座安装尺寸，即使后期更换不同供应商的同规格母座，也不需要重新修改板体设计，具备不错的物料适配性。在结构细节上，母座下方的板体区域没有布置走线，焊接时即使焊锡轻微渗漏也不会造成线路短路，降低了手工焊接的废品率，板体四个角没有做额外的圆角处理，方便手工制作时根据实际安装需求自行裁剪修型，适配不同的外壳内部空间。
