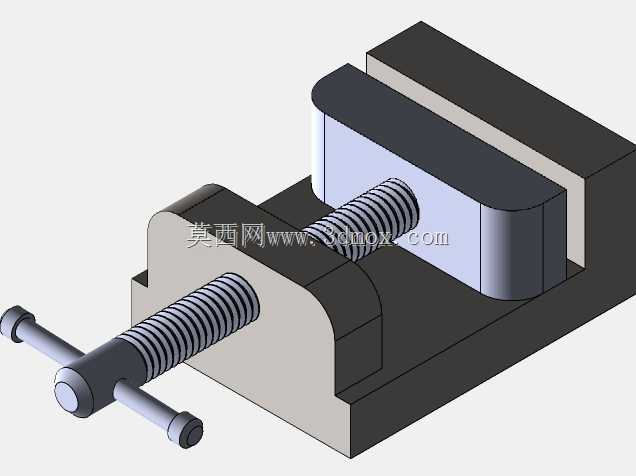

螺杆传动式台虎钳夹持工装结构设计

　　在钳工实训、机加工工序的工件装夹环节，台虎钳是应用频次极高的基础工装，这款螺杆传动式台虎钳的结构设计，完全围绕中小尺寸工件的稳定夹持需求展开，没有冗余的装饰性结构，所有几何特征都服务于装夹功能的实现。从实际应用场景来看，这类台虎钳既可以固定在钳工工作台台面上完成錾削、锉削、锯切等手工加工工序的工件固定，也可以搭配小型钻床、攻丝机使用，为轻负荷切削加工提供稳定的工件定位基准，避免加工过程中工件出现位移导致的加工误差甚至安全隐患。

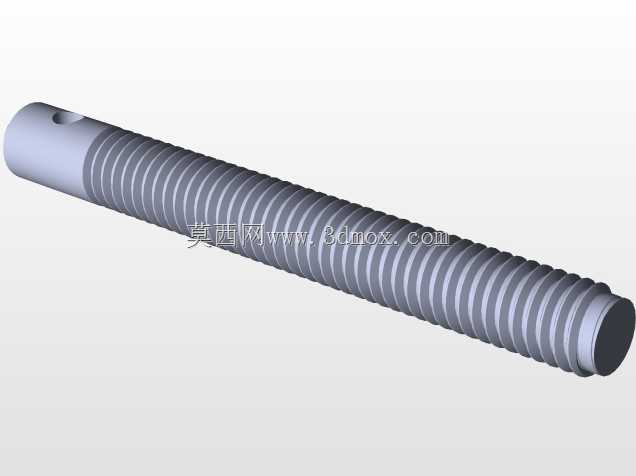

　　从功能特性上拆解，这款台虎钳采用固定钳身与活动钳身配合的经典结构，核心传力部件为梯形螺纹传动螺杆，梯形螺纹的牙型强度高，传动过程中具备良好的自锁性能，当转动摇臂带动螺杆旋转推动活动钳身向固定钳身靠拢时，螺杆不会因为夹持反力出现自行回退的情况，能够持续保持稳定的夹持力，无需额外增加锁止结构。钳身的导轨面采用矩形导向结构，活动钳身沿固定钳身的导轨做直线往复运动，导向间隙可以通过钳身侧面的调节结构进行微调，长期使用出现磨损后也能通过调整间隙保证活动钳身的运动精度，避免钳口错位导致的工件夹持歪斜。钳口部位设计有可更换的钳口板，钳口板表面加工有交叉网纹，能够增加与工件接触面的摩擦力，对于表面粗糙度要求较高的工件，也可以更换为铜质或者尼龙材质的软钳口板，避免夹伤工件已加工表面。

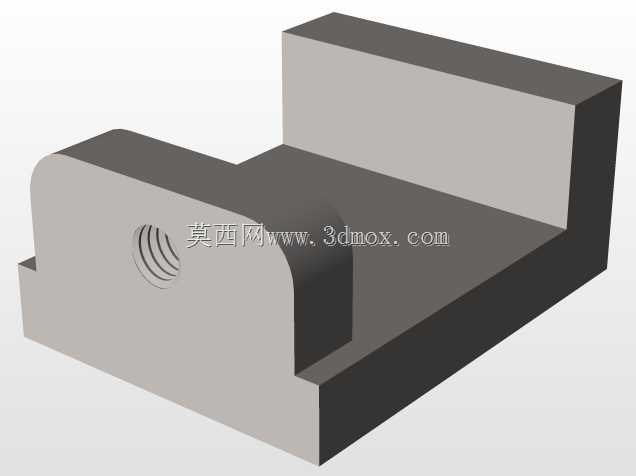

　　设计思路上，这款台虎钳优先考虑了结构的可靠性与加工工艺性，固定钳身与底座采用一体化的铸铁结构设计，铸铁材料具备良好的减震性能，能够吸收手工加工或者轻切削过程中产生的振动，同时一体化结构减少了装配环节的累积误差，保证整体刚性。摇臂部分采用穿装式设计，螺杆端部的摇臂孔为通孔结构，摇臂杆可以在孔内自由滑动，转动螺杆时可以根据操作空间调整摇臂的伸出长度，需要大夹持力时将摇臂杆拉出增加力臂长度，降低操作力度，空间受限时将摇臂杆推回，避免与周边工装发生干涉。底座部分设计有两个对称的安装沉孔，能够通过螺栓将整个台虎钳牢固固定在工作台面上，安装孔的间距按照通用钳工工作台的T型槽间距设计，不需要额外加工转接板就可以完成安装固定。

　　从外形尺寸与安装边界来看，这款台虎钳的钳口宽度适配100mm以内的工件装夹需求，活动钳身的最大开口距离可以达到120mm，能够覆盖绝大多数小型机械零件、手工加工件的装夹尺寸范围。整体安装完成后，钳口顶面距离工作台面的高度控制在150mm左右，符合人工操作的人体工程学高度，长时间进行锉削、锯切操作时不会因为姿势不当产生过度疲劳。螺杆的行程设计预留了10mm的安全余量，当活动钳身移动到最大开口位置时，螺杆不会从固定钳身的螺纹孔中脱出，避免操作失误导致的零件脱落。钳身的整体轮廓没有尖锐的外凸棱角，所有非工作边缘都做了R3-R5的圆角处理，避免操作过程中磕碰划伤。在实际建模过程中，所有配合面的公差都按照机械加工的常规配合要求进行设定，导轨面采用间隙配合，螺纹传动部位采用中等精度的传动配合，既保证运动的顺畅性，又不会出现过大的旷量，完全能够满足实际生产加工中的装夹使用需求。
