机加工夹持固定用机用虎钳结构设计

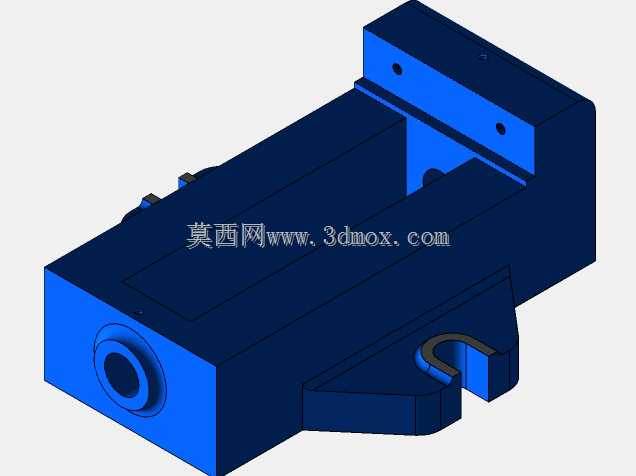

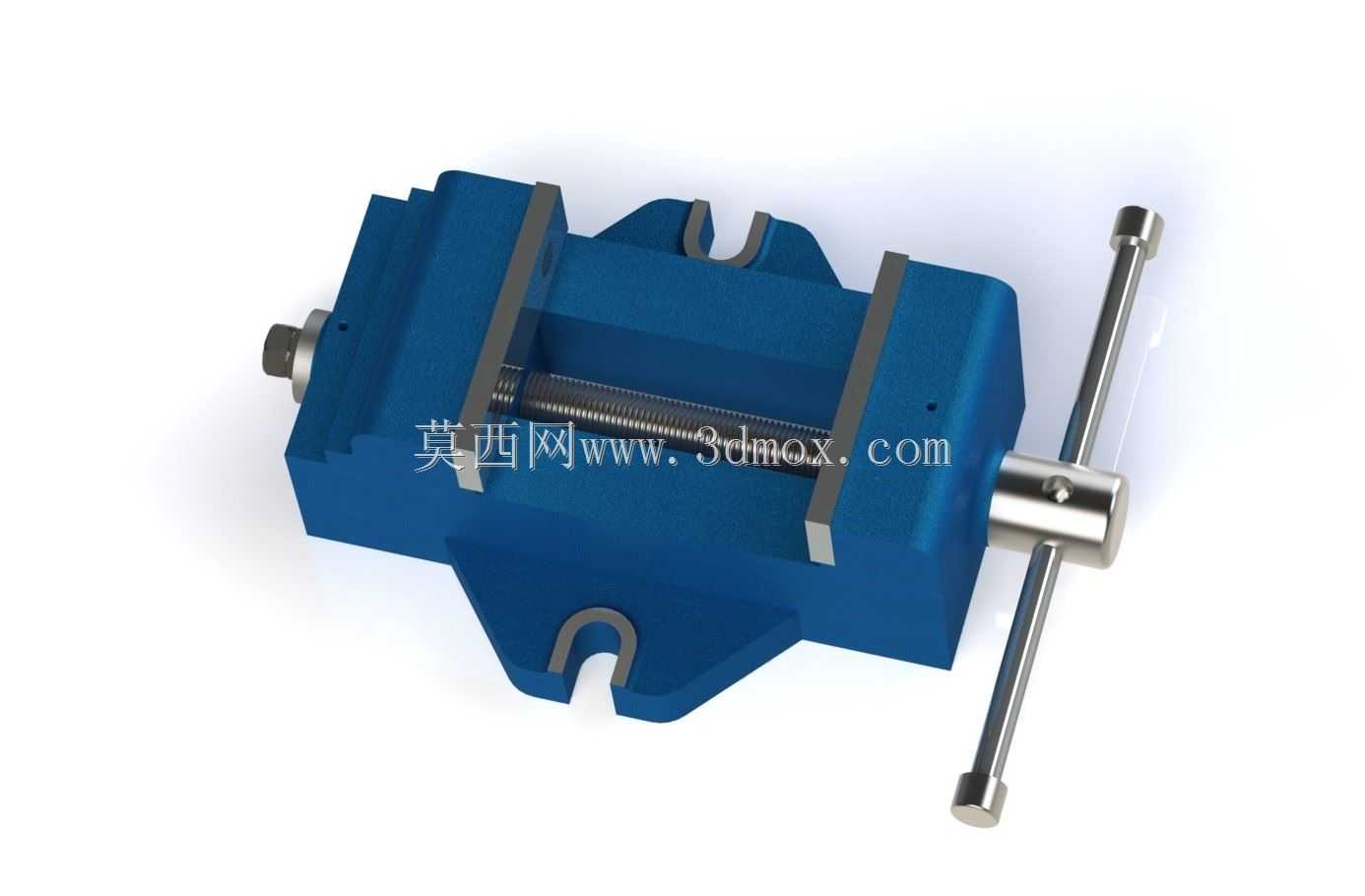

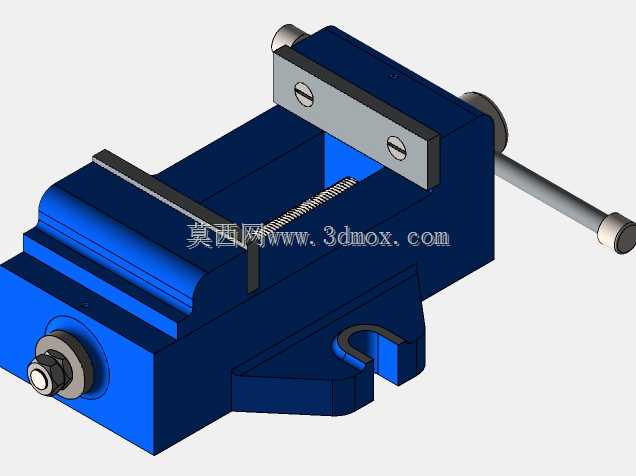

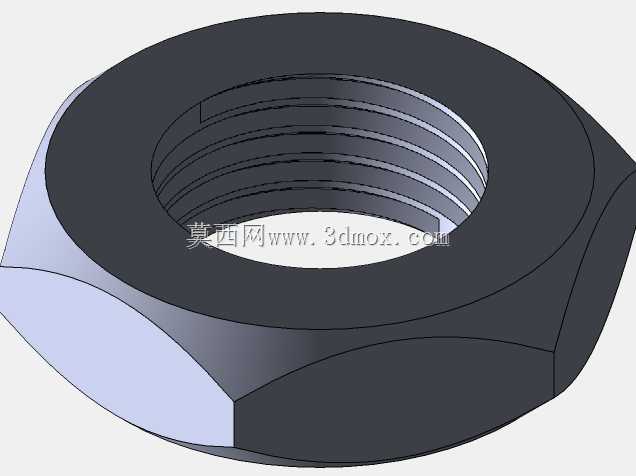

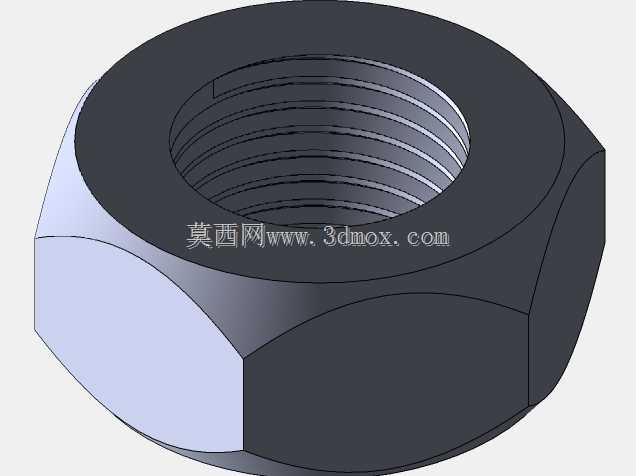

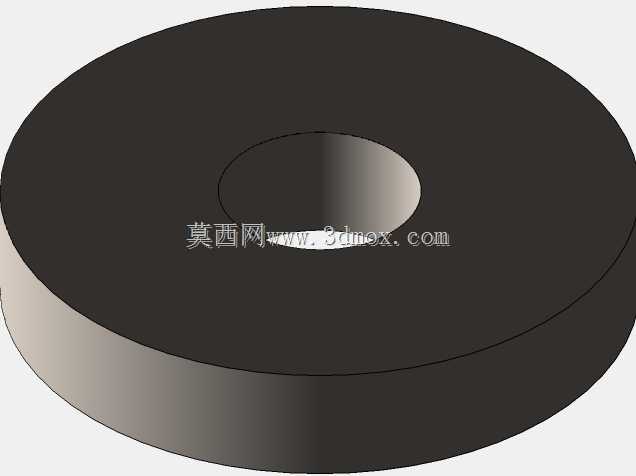

　　在常规金属切削加工、小型零件装配、精密件修配场景中，机用虎钳是机床工作台面最基础的通用夹持单元，多数立式铣床、台式钻床、小型磨床、钳工台的工位配置中，这类虎钳都是标配工装，承担着工件定位与夹紧的核心作用，其夹持稳定性直接决定加工过程的振动幅度、工件形位公差控制精度，甚至会影响刀具的损耗速率。这款虎钳采用整体式铸铁钳身作为基体，底部设置两个对称的U型安装槽，安装时可通过T型螺栓穿过槽位与机床工作台的T型槽配合固定，安装槽的开口宽度适配常规机床通用T型螺栓尺寸，槽位的中心距经过匹配通用工作台孔位设计，可直接适配多数中小型机加工设备的台面安装边界，无需额外制作过渡转接板，减少安装调试的辅助时间。

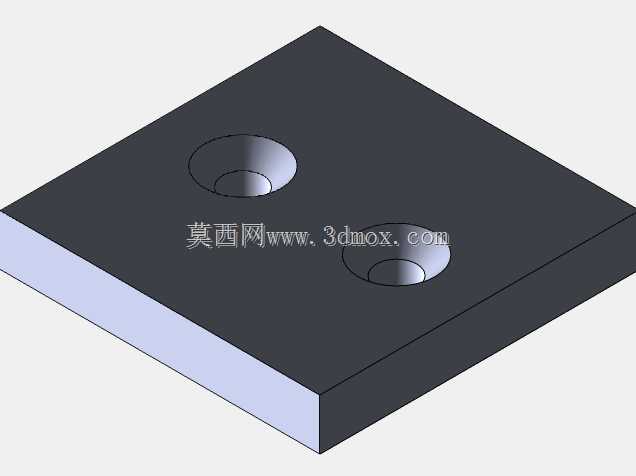

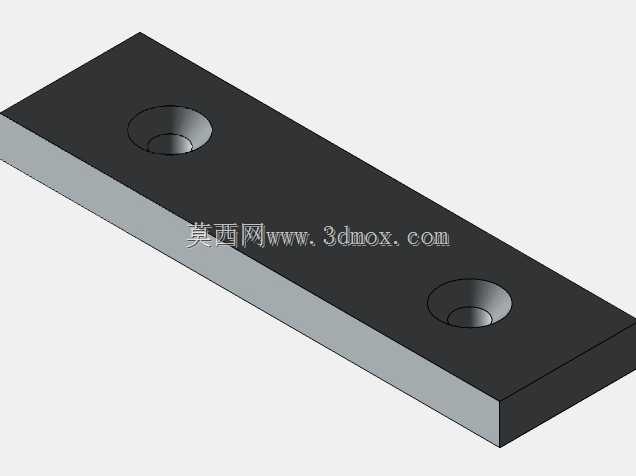

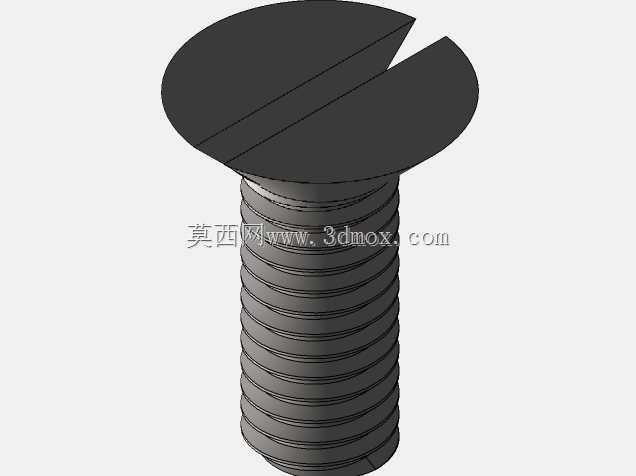

　　钳身的固定钳口与活动钳口均采用可拆卸式钳口板设计，钳口板表面加工有交叉网状防滑齿，夹持毛坯件时可通过齿纹嵌入工件表面增大摩擦力，避免大切削力下工件出现滑移；当需要夹持精加工表面工件时，可更换为软质钳口板或者加装铜质护垫，防止夹伤工件已加工表面，钳口板通过内六角螺钉固定在钳身与活动钳体上，磨损后可单独更换，无需整体更换钳身，降低后期维护成本。传动部分采用梯形丝杠副结构，丝杠一端与固定钳身的支撑端配合，带有轴向限位结构，转动丝杠时可带动活动钳身沿钳身的导轨面做直线往复运动，梯形丝杠具备自锁特性，夹紧工件后不会因为切削振动导致丝杠反转松夹，无需额外加装锁紧机构即可保持夹持力稳定；丝杠的操作端配套可拆卸式摇把，摇把采用长杆设计，转动时可通过力臂放大夹紧力，操作人员无需借助加力杆即可获得足够的夹持扭矩，摇把与丝杠的连接采用方榫配合，可快速插拔，在虎钳安装空间受限时可调整摇把角度，避免与机床其他部件发生干涉。

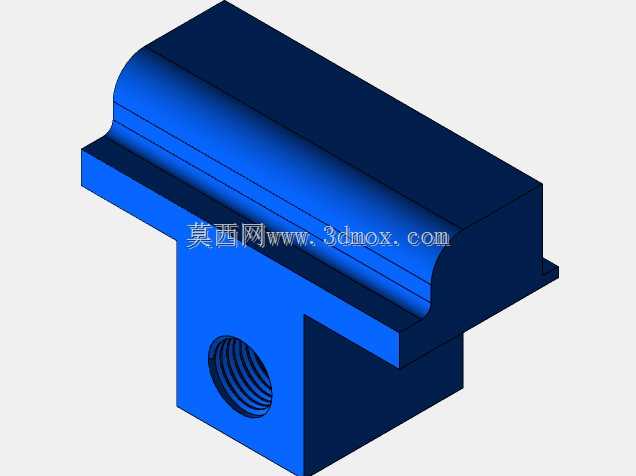

　　活动钳身与钳身导轨的配合面采用燕尾槽结构，配合间隙可通过侧边的调节塞铁进行调整，长期使用出现导轨磨损后，只需调整塞铁的压紧螺钉即可消除配合间隙，保证活动钳身移动的直线度，避免夹持工件时出现钳口上翘、工件定位偏移的问题。钳身的整体高度经过优化设计，安装在常规机床工作台后，钳口的中心高度与多数中小型刀具的加工行程范围匹配，加工时无需额外垫高工件即可覆盖常规零件的加工高度范围；钳身两侧预留的吊装孔位，方便在虎钳移位、重型工件装夹时配合吊具进行搬运调整。

　　在实际使用场景中，这类虎钳可适配的工件夹持范围覆盖小型轴类、板类、块类零件，夹持时可通过配合平行垫铁、V型块等辅助定位件，实现异形工件的稳定装夹，比如在钻床工位进行孔加工时，将工件夹紧在虎钳上可保证钻孔过程中工件不会偏移，孔位的位置度更容易控制；在铣床工位进行平面铣削、槽类铣削时，虎钳的刚性夹持可抵消铣刀切削时的径向切削力，减少振刀纹的产生，提升加工表面质量。设计过程中针对钳身的受力分布做了结构强化，在丝杠安装座、钳口受力根部位置都做了加厚处理与圆角过渡，避免长期承受大夹紧力时出现应力开裂；导轨面的加工精度控制在合理公差范围内，保证活动钳身移动时无卡滞，钳口闭合后两钳口板的平行度满足通用机加工的精度要求，无需额外校准即可直接用于常规精度要求的零件加工。
