水暖接头弯头八腔注塑分体滑模结构

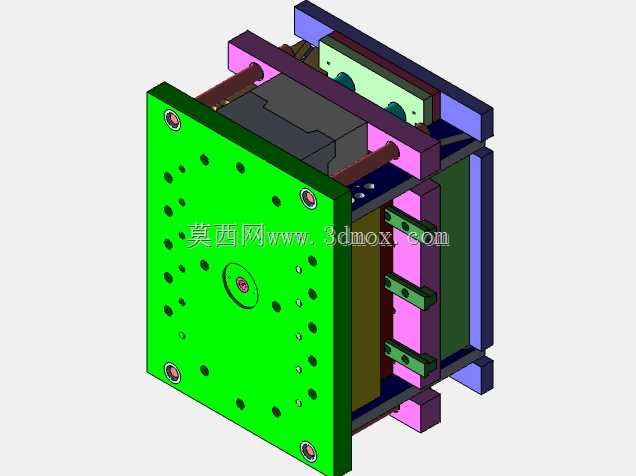

　　这套分体滑模结构针对水暖弯头类塑料接头的量产需求开发，适配卧式注塑机的标准安装接口，模架整体采用分体式拼接设计，区别于传统整体式模架的加工局限，可单独拆分动定模侧的滑模组件进行修模与镶件更换，大幅降低多腔模具的后期维护成本。八腔的型腔布局采用对称式环形排布，围绕中心进料口做等距分流设计，流道截面采用梯形加工，可在充模阶段保证PP、PVC等常用水暖管件塑料的熔体流动速率一致，避免单个型腔出现缺胶、飞边或者内应力集中的问题，每个型腔对应独立的冷却水路回路，水路直径设置为8mm，距离型腔壁的距离保持在12-15mm区间，既保证冷却效率又不会因距离过近导致型腔壁受水压影响出现变形。

　　滑模部分的导向结构采用双侧斜导柱加精密导柱的双重定位方式，斜导柱倾斜角度设置为18度，开模过程中可带动侧抽芯滑块平稳完成侧向抽芯动作，抽芯行程预留3mm安全余量，避免抽芯到位后滑块与成型弯头的倒扣结构发生剐蹭，滑块与模架的配合面采用研磨加工，配合间隙控制在0.02mm以内，可有效防止长期生产过程中出现飞边溢料的问题。动定模的合模定位采用零度定位块做精定位，配合模架四角的导柱导套做粗定位，合模重复精度可控制在0.01mm以内，保证八腔产品的尺寸一致性，成型后的水暖弯头接头的同轴度、端面平整度可满足水暖管路的密封装配要求，无需额外二次修整即可直接进入装配工序。

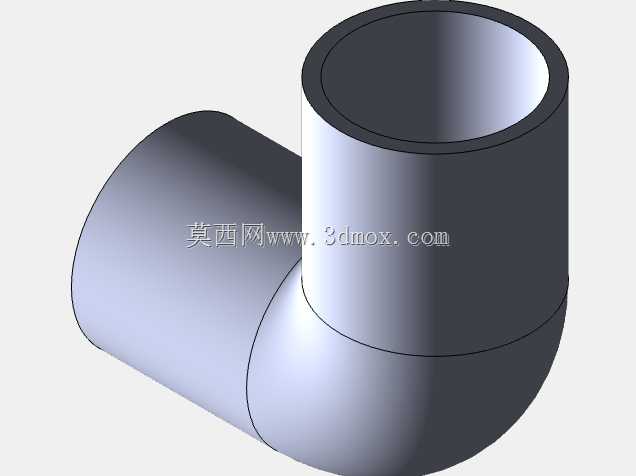

　　从安装边界来看，这套模具的整体外形尺寸适配200吨级的卧式注塑机，拉杆间距、定位圈尺寸、顶出孔位置均符合行业通用安装标准，无需对注塑机做额外改造即可直接上机使用，顶出系统采用顶针加顶板的组合顶出方式，顶针排布在产品的非装配面位置，顶出过程受力均匀，不会在产品表面留下明显顶痕，也不会导致产品出现顶白、变形等缺陷。在实际生产场景中，这套模具可适配常规水暖管路系统中90度弯头接头的批量生产，成型周期可控制在25秒以内，八腔的布局设计相比传统四腔模具生产效率提升一倍，分体式的滑模结构在更换不同规格弯头的型腔镶件时，仅需拆卸对应滑块部分的镶件即可完成换型，换型时间相比整体式模具缩短60%以上，可适配小批量多批次的水暖配件生产需求，也可满足大批量标准化产品的连续生产要求。

　　模具的模板材料采用预硬P20钢材，滑块与型腔镶件采用H13钢材淬火处理，表面硬度可达HRC48-52，可承受长期注塑生产的磨损与熔体腐蚀，使用寿命可达50万模次以上，水路接口采用标准快插接头，外接冷却水时可快速完成管路连接，减少上机调试的准备时间。
