肥皂盒注塑成型模具结构设计方案

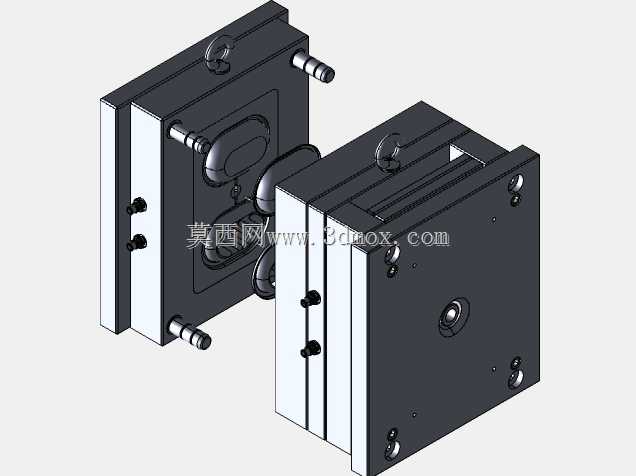

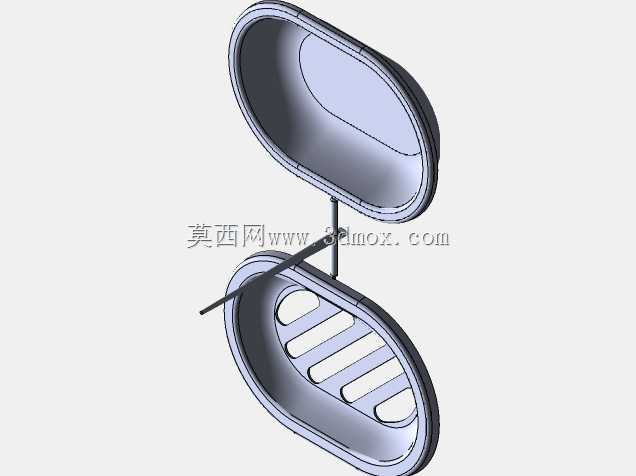

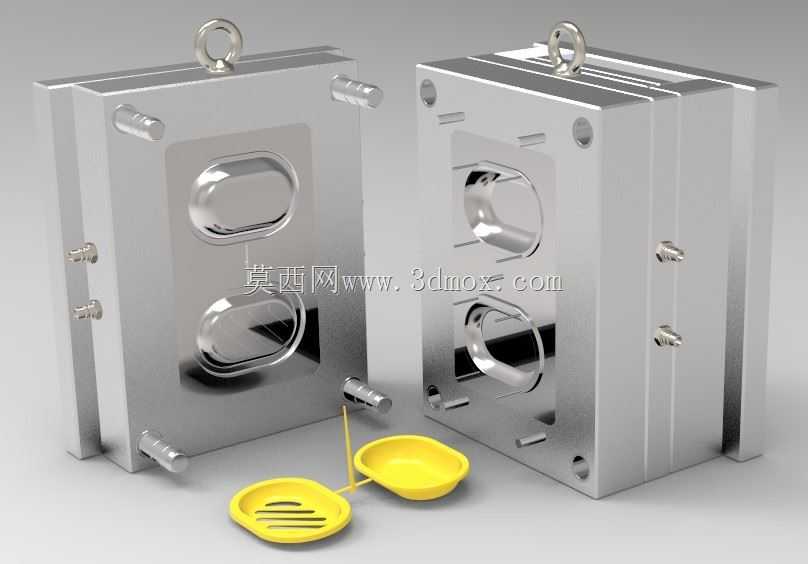

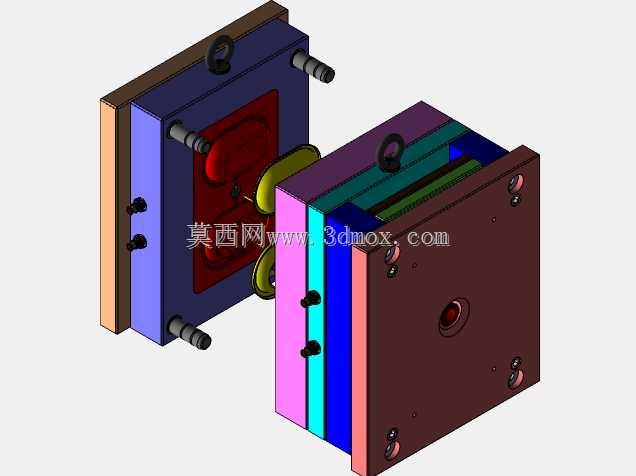

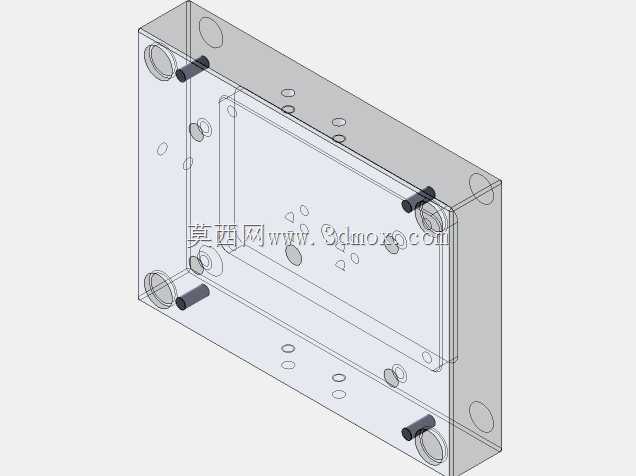

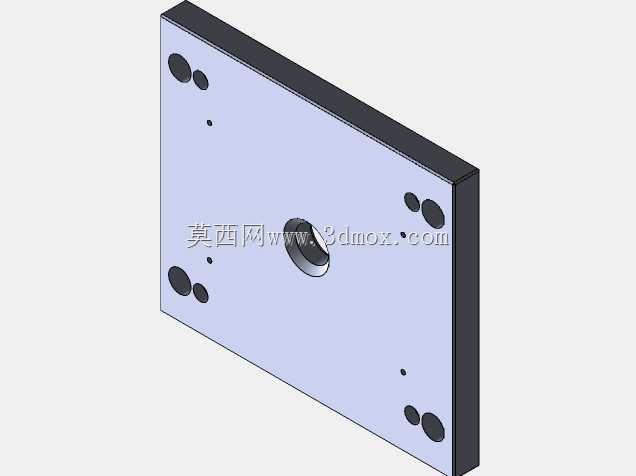

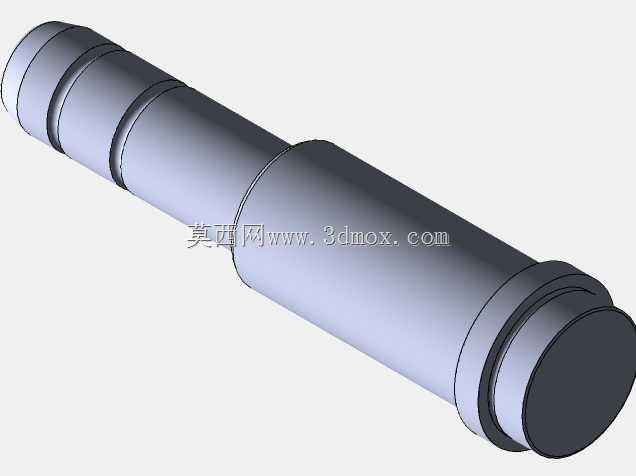

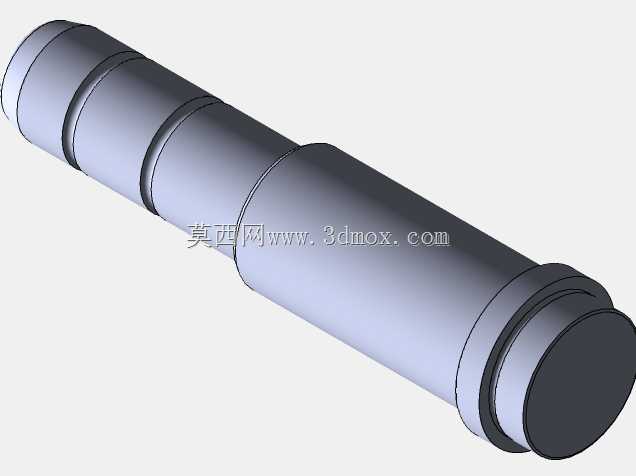

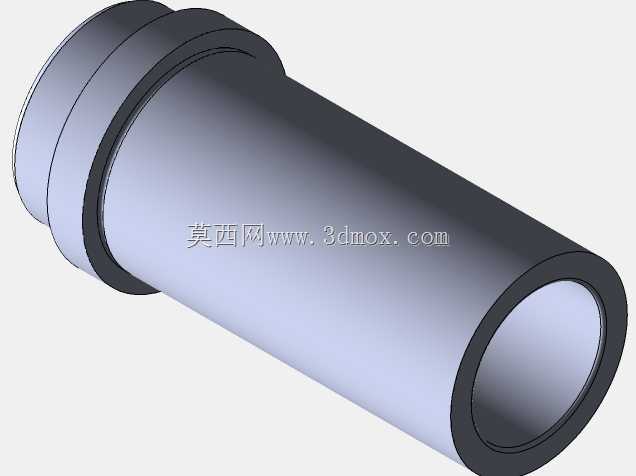

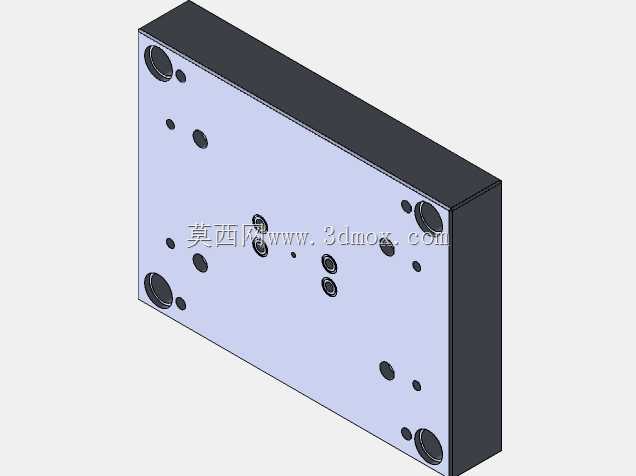

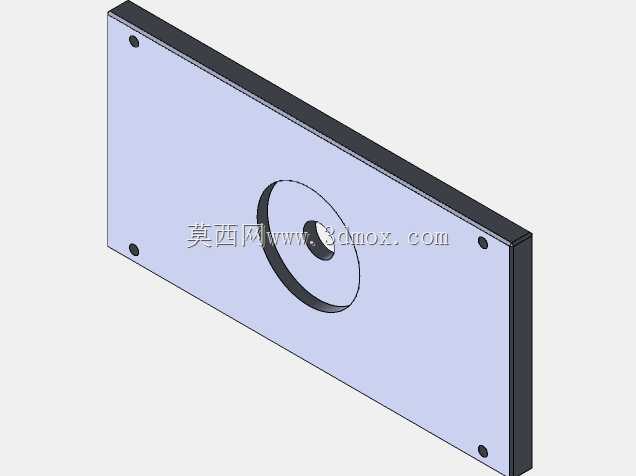

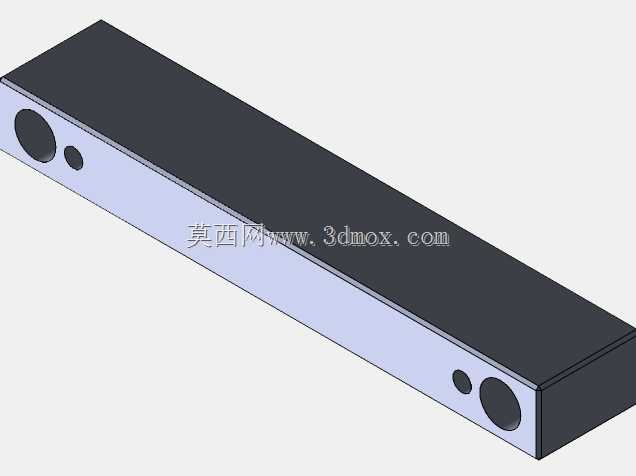

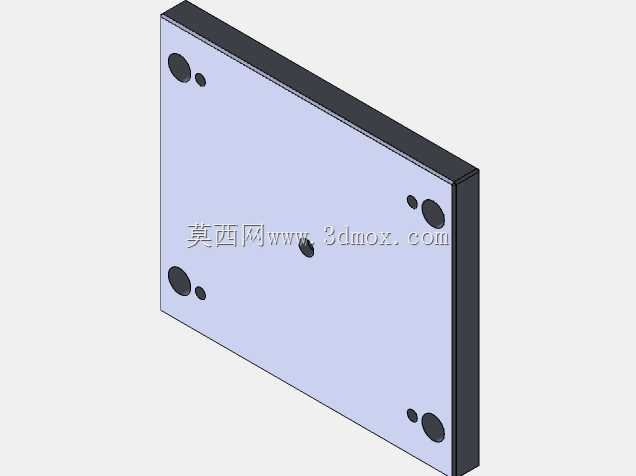

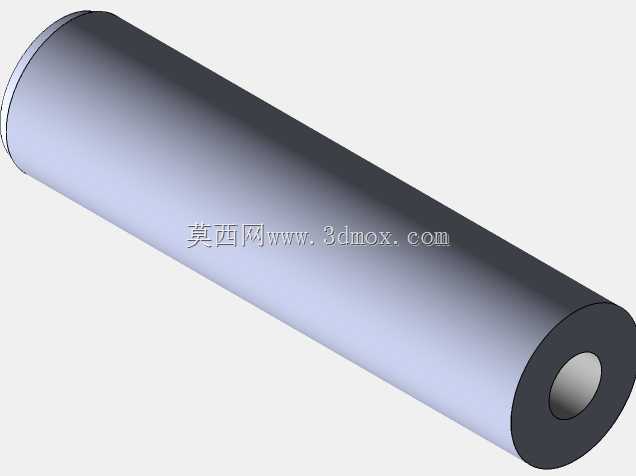

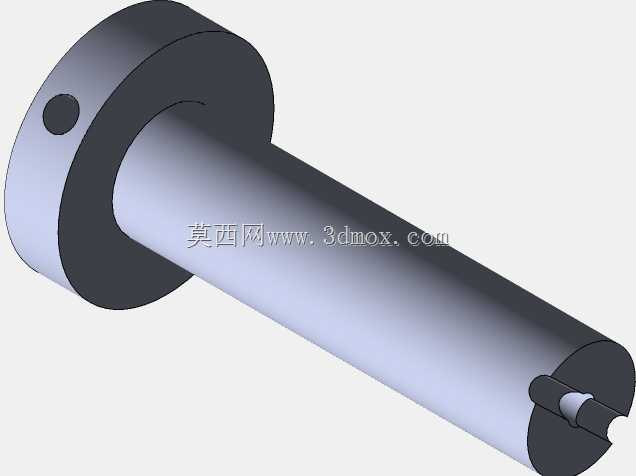

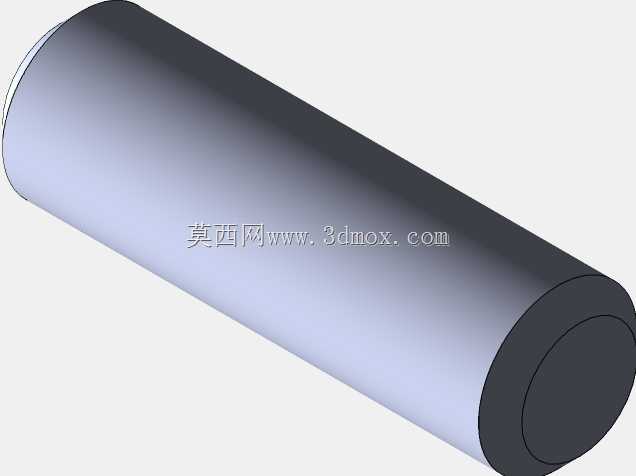

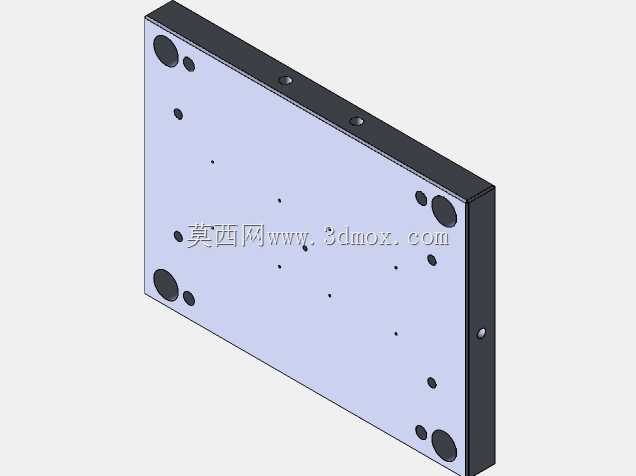

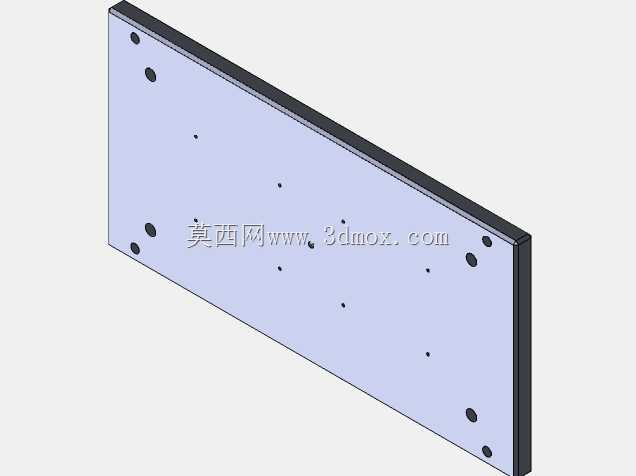

　　这套模具针对带沥水格栅的连体肥皂盒塑件设计，属于日用塑胶制品量产用注塑成型工装，适配卧式注塑机安装使用，核心解决薄壁带格栅类塑胶件的成型脱模、进胶均匀性问题。日常卫浴场景中使用的连体沥水肥皂盒，两个皂盒腔体通过中间连接筋连为一体，其中一个腔体底部带密集沥水狭缝，这类塑件如果进胶点设计不合理，很容易出现狭缝部位填充不足、连接筋处熔接痕明显的问题，这套模具在设计阶段就针对这些痛点做了结构优化。从模具整体结构来看，采用两板模直身模胚结构，模架四周布置了零度精定位导柱导套，保证合模时型腔与型芯的对位精度，避免成型后皂盒边缘出现飞边错位。模具顶部设置了吊环螺栓安装孔，方便模胚上机时的吊装转运，适配车间常规的天车吊装作业需求。

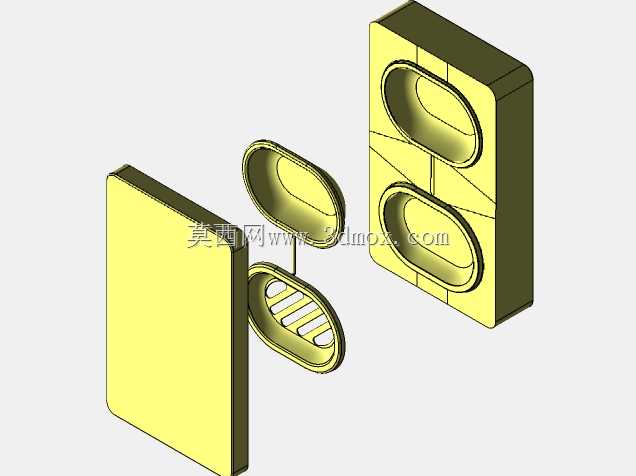

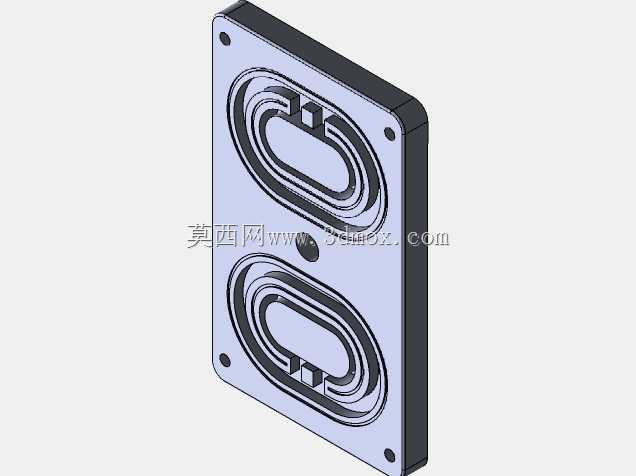

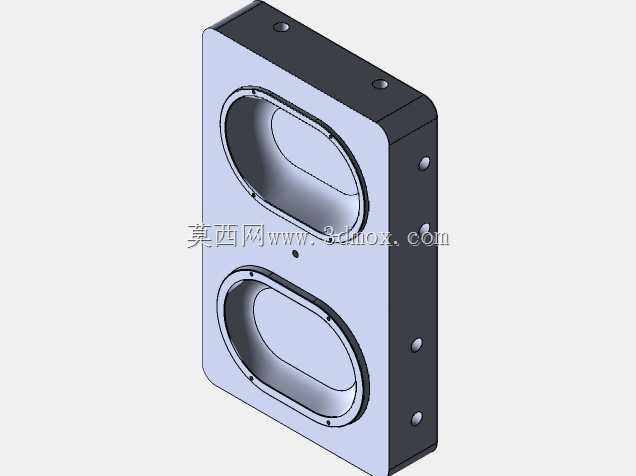

　　型腔侧采用整体式型腔铣削加工，对应肥皂盒的外表面成型，表面做了抛光处理，保证成型后塑件外表面光滑无刀痕，不需要额外做表面二次处理；型芯侧拆分出对应沥水狭缝的镶件结构，狭缝部位的镶件采用慢走丝线切割加工，保证狭缝的尺寸精度，同时如果狭缝部位出现填充磨损或者排气堵塞，可以单独更换镶件，不需要整体报废型芯，降低后期模具维护成本。进胶方式采用侧浇口进胶，浇口位置设置在两个皂盒腔体的中间连接筋位置，熔融塑胶从连接筋处向两个腔体同时填充，能够保证两个腔体的填充速度一致，避免单侧填充过快导致的困气问题，同时浇口位置在塑件非外观面，成型后去除浇口的痕迹不会影响皂盒的外观质量。

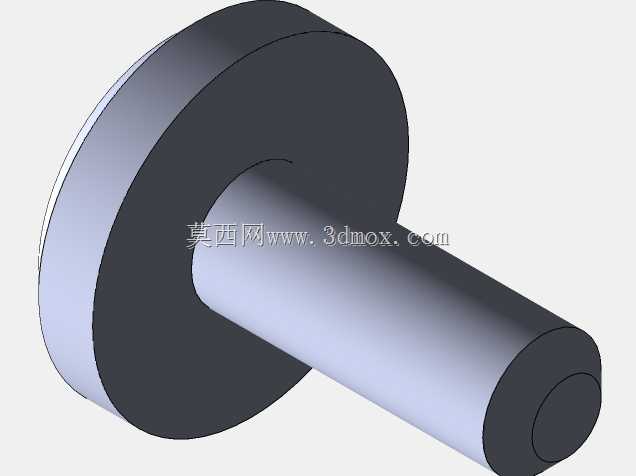

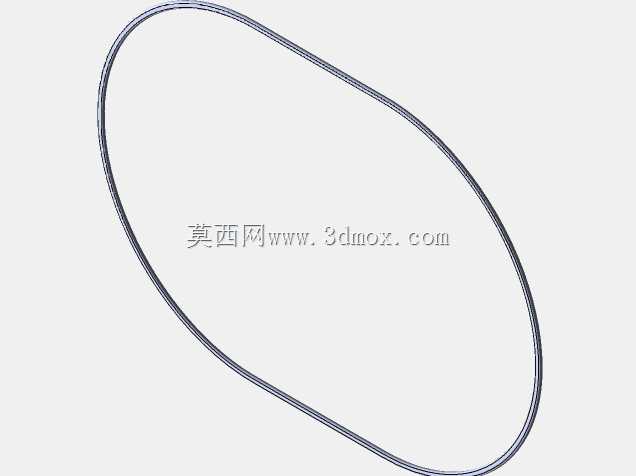

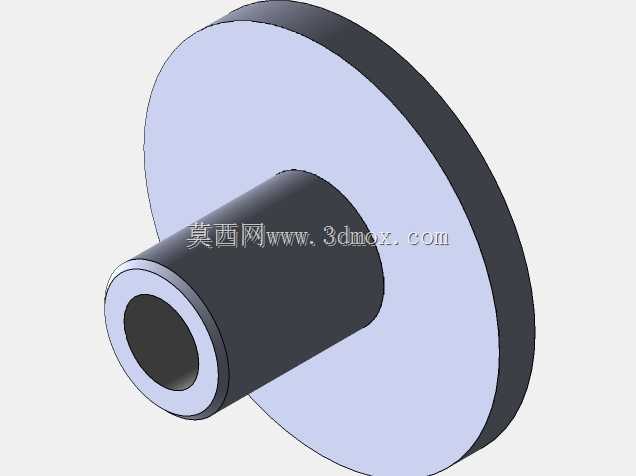

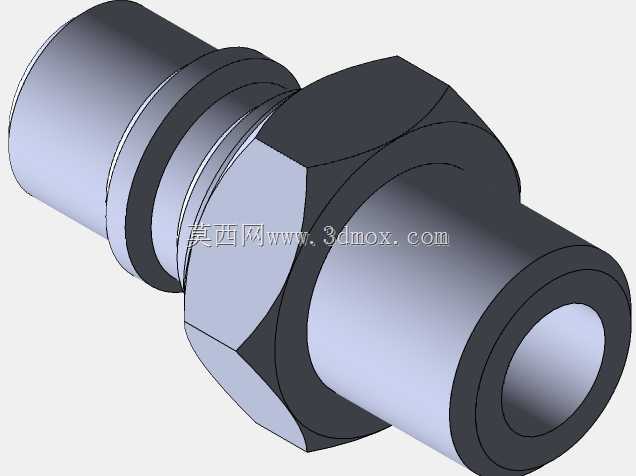

　　冷却系统采用环绕式水路布置，在型腔和型芯侧都加工了直通式冷却水道，水道距离成型面的距离保持均匀，保证成型过程中模温均匀，减少塑件的冷却变形，尤其是沥水格栅部位，冷却均匀能够避免格栅出现翘曲变形，保证沥水狭缝的尺寸一致性。脱模系统采用顶针顶出结构，顶针布置在皂盒的边缘加强筋位置以及连接筋处，避开沥水狭缝的薄壁位置，防止顶出时塑件出现顶白、顶穿的问题，顶针的排布经过受力平衡计算，顶出时塑件受力均匀，不会出现顶出倾斜导致的卡模问题。模具的安装边界适配常规200吨级卧式注塑机的容模尺寸，模胚的厚度、哥林柱间距、定位圈尺寸以及浇口套尺寸都符合对应注塑机的安装标准，上机时不需要额外做改装，能够快速完成装模调试。

　　这套模具成型的肥皂盒塑件，两个腔体分别可以放置不同的清洁皂，带沥水格栅的腔体能够及时排走皂体表面的积水，避免皂体长时间泡在水中软化，连体结构的设计也让皂盒放置时更加稳定，不容易侧翻。在模具设计过程中，针对沥水狭缝的填充问题，特意在狭缝对应的型腔末端做了排气槽结构，排气槽深度控制在塑胶溢边值以下，既能够排出填充时型腔内的空气，避免狭缝部位出现缺胶、烧焦的问题，又不会在塑件表面形成飞边。模具的合模导向机构除了主导柱导套之外，还在型腔型芯的贴合面做了虎口定位结构，进一步提升合模精度，尤其是在长时间量产之后，导柱出现轻微磨损的情况下，虎口定位依然能够保证型腔的对位精度，延长模具的量产使用寿命。模具的锁模螺丝采用高强度内六角螺丝，排布均匀，保证合模时模胚受力均匀，不会出现局部涨模导致的飞边问题。在实际量产过程中，这套模具适配常用的PP塑胶原料，PP原料的流动性较好，配合合理的进胶和冷却设计，成型周期可以控制在合理范围内，能够满足日用塑胶制品的大批量量产需求，成型后的塑件尺寸稳定，边缘无飞边，沥水狭缝通畅，连接筋部位强度足够，日常使用过程中不会出现连接部位断裂的问题。
