带手动进料系统的两板基础注塑模具结构

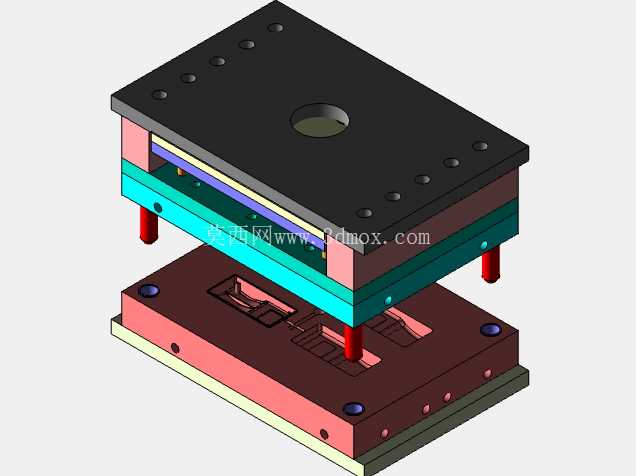

这套两板结构的注塑成型模具，主要面向小批量试产、实验室配方验证以及小型注塑作坊的简易生产场景，适配卧式曲肘注塑机的常规安装接口，无需额外定制机台改造件就能完成装夹。整套模架采用标准龙记模坯为基础改制，上下模座的厚度匹配120吨到180吨锁模力区间的机台容模要求，导柱导套配合段做了高频淬火处理，表面硬度达到HRC58以上，合模过程中能保证动定模的对中精度在0.02mm以内，避免长期生产出现飞边、错模的问题。

手动进料系统的设计是这套结构的核心特点，没有采用常规的热流道或者全自动冷流道结构，而是在定模侧预留了手动拨料的操作空间，流道凝料可以在开模后通过人工快速取出，不需要额外加装顶出流道的专用机构，大幅降低了模具的制造成本，对于小批量多品种的塑料件生产来说，换模调试的时间能压缩40%以上，尤其适合ABS、PP、PE等通用塑料的小型结构件成型。从结构分层来看，定模侧的浇口套采用标准件配合机台炮嘴，球面半径匹配行业通用的SR18规格，进料口采用侧浇口形式，浇口截面尺寸根据常规壁厚2mm的塑料件做了预留，实际生产中可以根据不同塑料的流动性对浇口做轻微修配，不需要重新加工整套流道板。

动模侧的成型部分采用镶拼式结构，型腔镶件通过螺钉固定在动模板上，当产品换型或者型腔出现磨损、拉伤的时候，只需要更换对应的镶件就能快速恢复生产，不需要将整套模架从机台上拆下，大幅降低了后期的维护成本。顶出系统采用圆顶针配合直顶的组合结构，顶针的排布位置避开了产品的外观面，所有顶针的安装孔都做了铰孔精加工，顶出行程预留了25mm的安全距离，开模后顶针板到达极限位置时，产品能完全脱离动模型芯，不会出现粘模的情况。回针上加装了标准复位弹簧，合模过程中顶出机构能提前复位，避免顶针和定模型腔发生碰撞，弹簧的预压量按照总压缩量的30%设置，长期反复开合也不会出现弹力衰减的问题。

冷却水路的排布采用直通式循环回路，动定模的水路接口都设置在模具的非操作侧，接口规格匹配行业通用的M12*1.5快插水嘴，水路距离型腔表面的距离控制在15mm到20mm之间，保证成型过程中型腔表面的温度差控制在5℃以内，避免产品出现收缩不均、翘曲变形的缺陷。整套模具的安装定位环采用标准Φ100规格，和机台定位孔的配合间隙控制在0.1mm以内，装模时能快速对准机台中心，减少校模的时间。上下模座的压板槽按照常规机台的T型槽位置做了预留，不管是采用压板压紧还是码模夹固定，都能找到合适的装夹位置，不需要额外在模座上加工避让槽。

在实际生产场景中，这套模具不需要搭配自动化的取件机械手，单人就能完成操作：合模后机台完成射胶、保压、冷却工序，开模后人工取出流道凝料和成型产品，检查产品外观无缺陷后即可进入下一个成型循环，对于日产量在几百件的小批量订单来说，这种结构的模具投入成本只有全自动热流道模具的三分之一，而且维护难度低，普通的模具钳工就能完成日常的保养和故障排查。设计过程中特意简化了不必要的复杂机构，没有加装行位、斜顶等侧向抽芯结构，适合成型没有倒扣、侧凹的平板类、壳体类基础塑料件，也可以作为模具教学的演示结构，帮助初学者理解两板模的基本开合逻辑、进料方式和顶出原理。所有模板的边角都做了C2倒角处理，避免搬运和装模过程中出现锐角划伤的安全隐患，导柱的安装长度高出定模型芯表面20mm，合模时导柱先进入导套导向，再完成型腔的闭合，从根源上避免了合模过程中碰伤型腔的风险。
