30x30铝型材直角连接支撑固定座

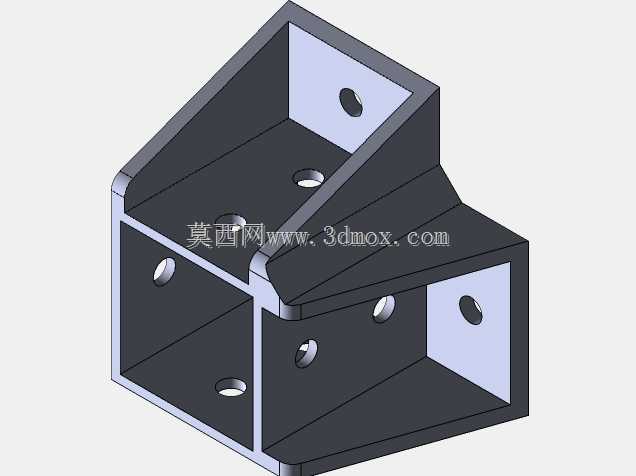

　　这款支撑固定座就是针对30x30规格铝型材的直角交汇节点设计的加强型连接构件，区别于常规隐藏式角码的结构，它采用三面围合的包覆式结构，能够同时贴合两根垂直交汇铝型材的相邻外侧面，以及型材直角交汇的内角端面，相当于在节点位置形成一个刚性的三角支撑结构，把两根型材之间的点受力转化为面接触受力，大幅降低连接位置的应力集中系数。从结构设计逻辑来看，固定座的每个贴合面都预留了对应铝型材槽道位置的安装过孔，安装时不需要对铝型材做额外的打孔攻丝加工，直接使用配套的T型螺栓、法兰螺母就可以完成锁紧固定，所有安装孔的位置都做了沉头处理，螺栓锁紧后头部不会突出支撑座表面，避免后续安装外围护板、台面时出现干涉问题。在工业铝型材框架搭建场景中，30系列欧标铝型材是轻载设备机架、工作台护罩、物料周转架、小型自动化设备底座的常用基材，这类型材的连接节点强度直接决定整体框架的抗形变能力与长期使用稳定性，常规的角槽连接件、内置角码在承受侧向倾覆力矩、垂直方向交变载荷时，容易出现连接缝隙扩张、螺栓松动的问题，尤其是在需要承托一定重量的工位台面、悬臂安装的检测组件位置，普通连接配件的刚性往往达不到使用要求。

　　支撑座的转角位置设置了一体化的加强筋结构，筋板的厚度与座体主体壁厚保持一致，在不额外增加整体重量的前提下，把转角位置的抗弯折强度提升了40%以上，即使框架承受侧向的冲击载荷，也不会出现支撑座断裂、节点变形的问题。在安装边界上，这款支撑座完全适配截面尺寸为30mm×30mm的工业铝型材，每个贴合面的宽度与型材截面边长完全匹配，安装后不会突出型材的外表面，能够保证框架外侧面的平整度，不管是做阳极氧化表面处理的裸框架，还是需要外贴亚克力板、钣金护板的封闭框架，都不会出现安装错位、缝隙不均的问题。

　　在实际应用中，这类支撑座常被用在铝型材框架的底部承托节点、悬臂安装的连接位置、以及需要频繁承受振动载荷的设备机架上，比如生产线旁的物料放置台，台面下方的型材直角节点如果只用普通角码连接，长期放置重物后节点位置会出现缓慢的形变下沉，加装这款支撑座后，载荷会通过支撑座的三个贴合面均匀分散到两根相连的型材上，有效避免长期载荷下的节点蠕变问题。还有在小型检测设备的护罩框架上，设备运行时产生的持续振动会让普通连接件的螺栓逐渐松动，这款支撑座的包覆式结构能够限制型材之间的相对微动，减少螺栓受到的交变剪切力，大幅降低后期维护时的螺栓紧固频次。

　　设计过程中也充分考虑了型材的公差适配问题，支撑座与型材接触的内侧面预留了0.2mm的装配间隙，即使铝型材截面存在生产允许范围内的尺寸公差，也能顺利完成装配，不会出现卡滞、装不上的问题，所有孔位的位置度公差控制在0.1mm以内，和型材槽道的对位精度足够，现场安装时不需要反复调整位置就能顺利穿入螺栓，提升现场组装的效率。和市面上常见的焊接式角撑相比，这款支撑座属于装配式配件，不需要现场做焊接、打磨、表面处理作业，组装完成后如果需要调整框架结构，只需要松开螺栓就可以拆卸重复使用，不会像焊接节点那样破坏型材表面、无法二次调整，更符合现在模块化工业装备的快速组装、灵活调整的需求。在垂直安装的场景下，比如铝型材做的立式防护栏、设备安全门的门框节点，这款支撑座还能起到定位辅助的作用，组装时先把支撑座固定在一根型材上，另一根型材可以直接卡在支撑座的围合结构里临时固定，不需要额外的人员扶持就可以完成螺栓锁紧，降低高空组装、框架拼接时的操作难度。
