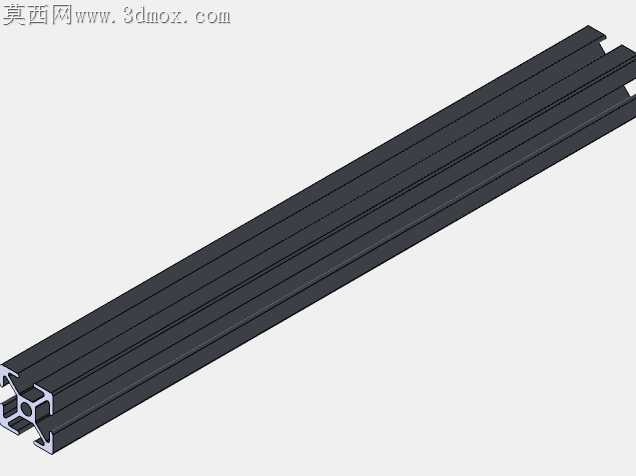

30x30规格工业铝合金挤压型材结构

刚拿到型材截面样件的时候，最先注意到端边残留的挤压毛刺，顺着槽口摸过去能感觉到棱边的细微凹凸，要是直接按常规参数建模，后续装配护板、角件的时候很容易出现卡滞，甚至刮伤配套的塑胶封盖。做这个模型的时候特意把槽口的倒角公差留了0.1mm的余量，不是随便给的数值，之前做同规格型材装配实训的时候，就因为槽口尺寸卡得太死，角码敲进去之后型材端面出现了细微变形，拆下来的时候连槽壁都刮出了深痕。

型材的四个通槽是整个结构的核心，我没有直接用对称拉伸一次性做出来，而是先画单槽的截面轮廓，核对槽宽、槽深的配合尺寸之后再阵列，毕竟实际挤压生产的时候，四个槽的出料速度不可能完全一致，要是建模的时候完全理想化做绝对对称，后续出加工图的时候很容易忽略不同槽位的尺寸偏差补偿。中间的空腔结构也做了细微的壁厚调整，靠近安装孔位的位置壁厚加了0.2mm，之前做设备框架的时候遇到过，锁自攻螺丝的时候如果壁厚太薄，拧到第三颗就出现了滑牙，整根型材直接报废，反而增加了物料成本。

跨软件转档的时候踩过坑，之前把模型导去做装配仿真的时候，槽口的圆角面出现了破面，这次特意把所有棱边的圆角做了连续相切，避免转格式的时候出现面丢失的问题。平时做非标设备框架的时候，这种30规格的型材用得最多，不管是做小型工作台的支撑，还是自动化设备的外围护架，都能灵活搭配配件，不用额外做复杂的焊接加工，截成对应长度就能直接组装。

之前帮实训班的学员改模型的时候，发现很多人会把型材端面的安装孔位做在空腔的薄壁位置，实际打孔的时候直接打穿了空腔，螺丝根本锁不紧，这次做模型的时候特意把常用的端孔位置做了标识，对应到型材内部的加强筋位置，就算是新手照着模型做加工，也不会出现孔位打偏、锁不紧的问题。槽内的卡位筋条也做了细节还原，不是光溜溜的直槽，那个小凸台是用来卡装密封条、封边条的，要是建模的时候漏掉这个结构，后续选装配件的时候就会出现尺寸不匹配，密封条塞进去容易掉出来的问题。

做结构取舍的时候也考虑了量产的实际情况，没有为了好看加多余的装饰结构，毕竟工业型材讲究的是通用性和结构强度，多余的结构反而会增加挤压模具的成本，出料的时候也更容易出现变形。平时在车间跟加工师傅沟通的时候，他们最烦的就是建模的时候不考虑实际挤压的可行性，截面做的厚薄差太大，出料的时候薄的地方已经冷却了，厚的地方还没定型，整根料弯得根本没法用，所以这次做截面的时候特意把各部位的壁厚差控制在合理范围，就算是批量挤压也能保证型材的直线度。
