手提式工业电气负载控制箱体结构设计

　　这款手提式电气负载箱体的设计，最初是针对车间临时配电、户外检修作业的移动供电场景做的结构优化，区别于固定安装的落地式柜体，它的核心定位是满足小范围、短周期的临时供电接驳与负载管控需求，在设备检修、工地临时用电、展会临时供电这类场景里，能替代零散的接线排与简易防护盒，提升临时用电的安全等级。

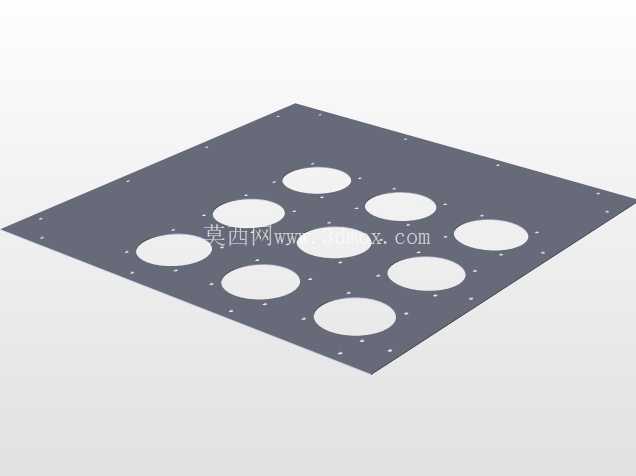

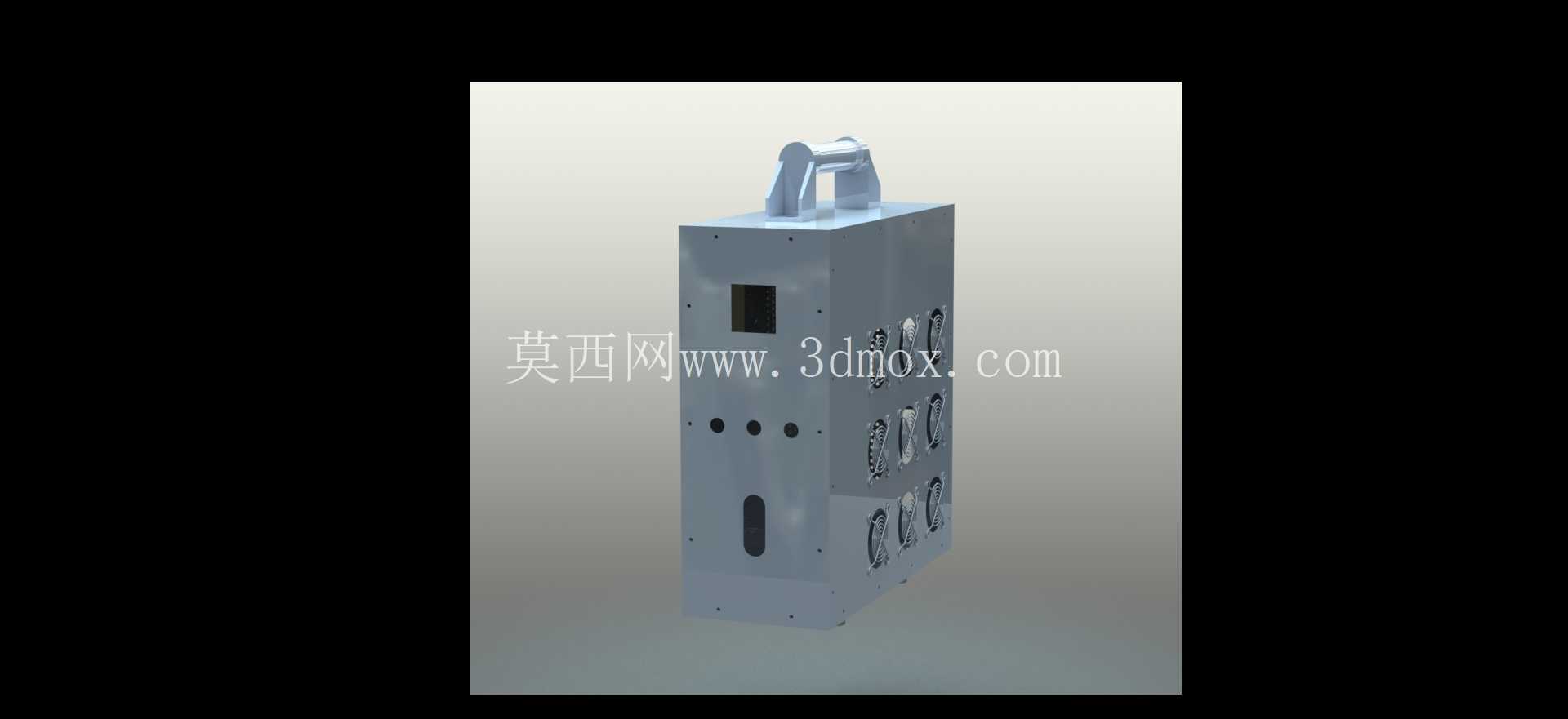

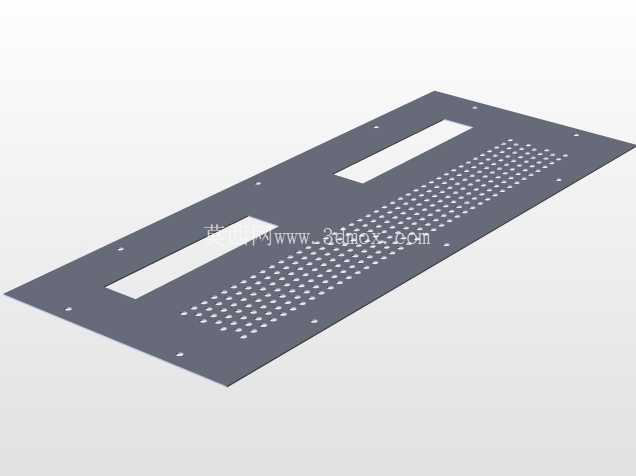

　　从功能特性来看，箱体正面预留了多组接口安装位，分为上下两个排布区域，上方区域设置了状态观察窗与三个小圆孔，分别对应电源指示灯、故障指示灯的安装位，以及控制按钮的穿孔，下方的长圆孔是散热通风格栅的预留位，侧面的多组圆形开孔是外接输出端口的安装位置，可根据实际使用需求装配航空插头、接线端子或者电源插座，顶部的一体式提手做了圆弧过渡处理，避免搬运时硌手，提手与箱体顶板采用焊接加螺栓紧固的双重连接方式，能承受整箱装配元器件后的整体重量，不会出现搬运过程中提手脱落的问题。

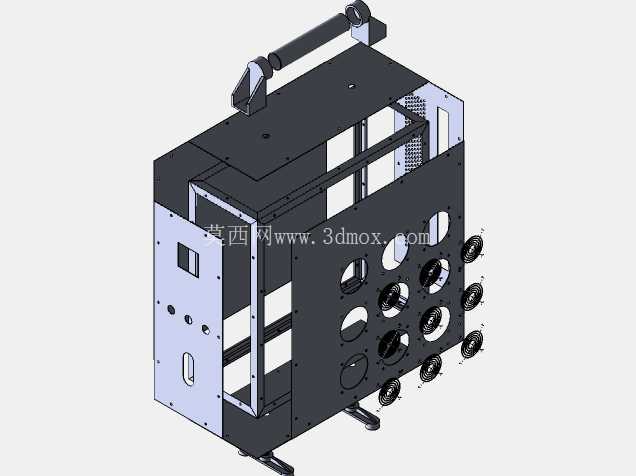

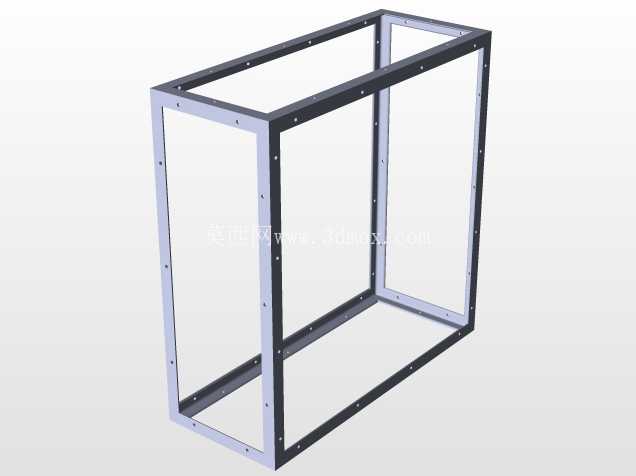

　　设计思路上优先考虑了移动场景的抗磕碰性能，箱体所有棱边都做了小半径倒角处理，避免尖锐边角在搬运过程中刮蹭操作人员或者周边设备，板材选用冷轧钢板折弯成型，拼接处采用满焊后打磨抛光的工艺，保证箱体的整体结构刚度，不会因为频繁搬运出现焊缝开裂、板材变形的问题。箱体内部预留了元器件安装导轨的固定孔位，可直接装配标准DIN导轨，方便断路器、熔断器、接线端子排这类标准电气元件的快速安装，内部走线空间做了分层设计，强电走线区与弱电控制区之间预留了隔离板的安装槽，避免强弱电线路之间产生信号干扰。

　　外形尺寸方面，整体采用窄长立式结构，宽度控制在220mm以内，深度180mm，高度450mm，这个尺寸比例刚好适配成年人单手提携的受力习惯，不会因为箱体过宽导致搬运时磕碰腿部，安装边界上，箱体底部预留了四个M6的固定螺纹孔，既可以直接放置在平面上使用，也可以通过支架固定在墙面、设备机架上做半固定式安装，底部距离地面的预留高度为15mm，既能避免地面的积水、杂物直接接触箱体底板，也能给底部的进出线预留足够的布线空间。箱体的门板与主体之间采用暗藏式铰链连接，门板关闭后与箱体表面齐平，没有外凸的部件，减少搬运过程中勾挂外物的概率，门板内侧预留了接地螺栓的安装位，可直接连接保护接地线，满足电气设备的安全防护要求。

　　在细节处理上，箱体表面的所有开孔都做了去毛刺处理，避免穿线时划伤线缆绝缘层，提手的内侧做了防滑纹理设计，即使佩戴劳保手套搬运也能有足够的摩擦力，箱体的顶板做了微倾斜的导水设计，如果在户外使用时遇到零星降雨，雨水会顺着倾斜的顶板向两侧流下，不会从顶板的拼接缝隙渗入箱体内部。考虑到临时用电场景经常需要频繁开合箱体调整接线，门板的锁扣采用快拆式结构，不需要额外工具就能快速打开门板，同时关闭后能保证足够的压紧力，避免搬运过程中门板意外打开。

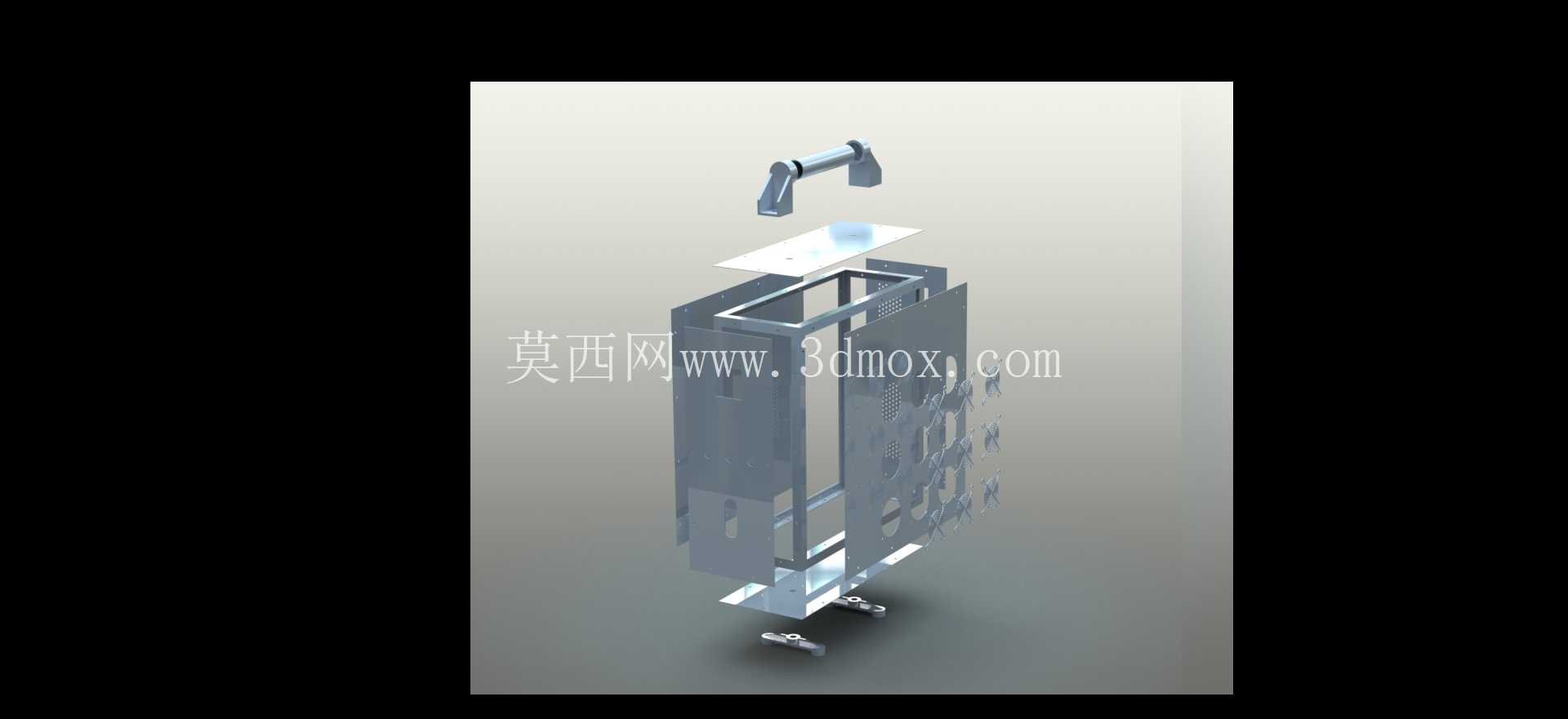

　　结构建模过程中，对所有折弯处的折弯半径做了统一设定，匹配常规钣金加工的折弯模具参数，不需要开特殊模具就能完成加工，焊接位置都预留了焊接收缩余量，避免焊接后箱体出现尺寸偏差导致门板无法正常闭合，所有安装孔的位置都做了公差标注，保证标准电气元件能够顺利装配，不会出现孔位错位的问题。箱体的整体重量控制在8kg以内（不含内部元器件），单人即可轻松完成搬运与转移，相比同容量的固定式柜体，重量减轻了40%左右，同时结构刚度并没有因为减重而下降，在1米高度的跌落测试模拟中，箱体的变形量控制在1mm以内，不会影响内部元器件的正常使用。
