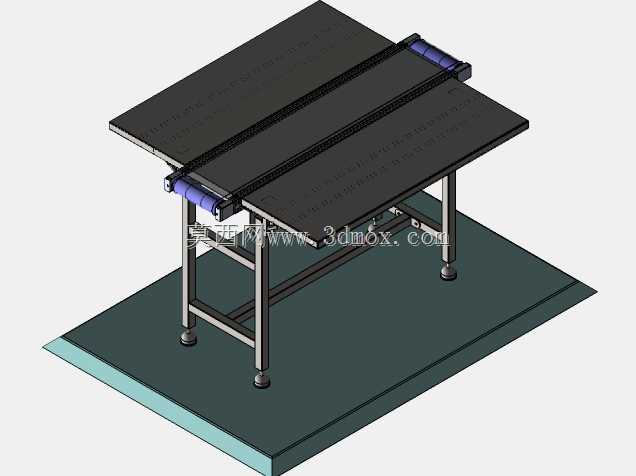

双带式小型平行输送工作台结构

　　这款双带平行布局的小型输送结构，常被用在电子元器件分拣、小包装食品分装、小型五金件工序流转这类产线衔接场景里，区别于常规单带宽面输送机，它把输送面拆成两条平行的窄同步带，中间留出的空置间隙刚好可以给视觉检测镜头、顶升定位机构、扫码装置预留安装空间，不用额外在机架侧面焊接悬臂支架，能大幅缩减配套机构的安装干涉风险。从结构设计逻辑来看，整体机架采用方管焊接框架，四条支腿底部配置可调脚杯，安装时可以根据现场地面平整度单独调节每个支脚的高度，保证输送面整体水平度控制在0.5mm/m以内，避免输送过程中轻质物料出现跑偏、滑落的问题。两端的驱动辊筒和从动辊筒都做了腰型孔安装位，张紧调节时不需要拆解整体机架，只需要拧动辊筒安装座的调节螺栓，就能同步调整两条皮带的张紧度，保证两条皮带线速度一致，不会出现物料因为两侧带速差发生偏转的情况。

　　从安装边界来看，这款输送结构的整体台面高度可以根据对接产线的高度做±50mm的调节范围，台面总宽度适配常见的300-400mm宽度的小型物料输送需求，两条皮带之间的间隙宽度预留了80mm，足够容纳大部分常规的检测、定位、阻挡机构的安装空间，机架下方的横撑除了增强整体框架的刚性之外，还可以用来安装驱动电机、调速器、接线端子排这类电气元件，不需要额外配置电气安装柜，进一步压缩设备整体占用的车间空间。

　　实际使用过程中，这种双带结构相比同宽度的单皮带输送机，皮带自重更轻，驱动电机的负载更小，选配小功率的调速电机就能满足0-30m/min的线速度调节需求，适合需要频繁启停、精准定位的工序段使用。皮带表面采用哑光防滑PVC材质，输送纸质包装盒、小型塑料件、冲压五金件的时候都不会出现打滑刮花的问题，辊筒两端都配置了密封轴承，日常维护只需要定期检查皮带张紧度，不需要频繁加注润滑脂，运维成本更低。设计的时候特意把驱动端布置在输送方向的同一侧，电机安装座和机架做成一体化焊接结构，避免了分体式安装座长时间运行出现的连接松动问题，从动端的辊筒做了轻微的腰鼓形加工，皮带运行过程中会自动对中，不需要额外加装皮带防跑偏挡边，减少了皮带和挡边长期摩擦产生的碎屑掉落，适合对洁净度有一定要求的生产场景。

　　在产线布局适配性上，这款输送结构可以单台独立使用，作为小型加工设备的上下料接驳台，也可以多台拼接组成长距离的输送线，支腿侧面预留了标准的铝型材安装槽，拼接的时候只需要用连接板把相邻两台的机架固定即可，不需要重新打孔焊接，对接位置的高度差可以通过脚杯微调，保证输送面过渡平顺，不会出现物料卡滞的问题。整体框架的焊接位置都做了打磨喷塑处理，表面没有尖锐的焊渣毛刺，车间安装调试的时候不会出现划伤操作人员的风险，所有外露的紧固件都采用不锈钢材质，长期在车间多尘、轻微潮湿的环境下使用也不会出现锈蚀问题，延长设备的整体使用寿命。
