起重机吊钩组装配结构三维设计

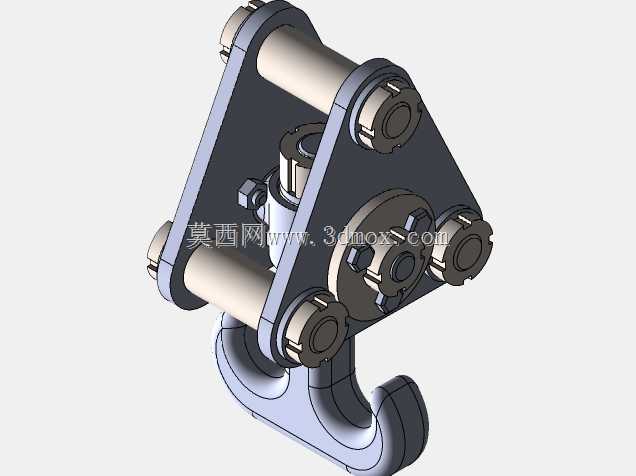

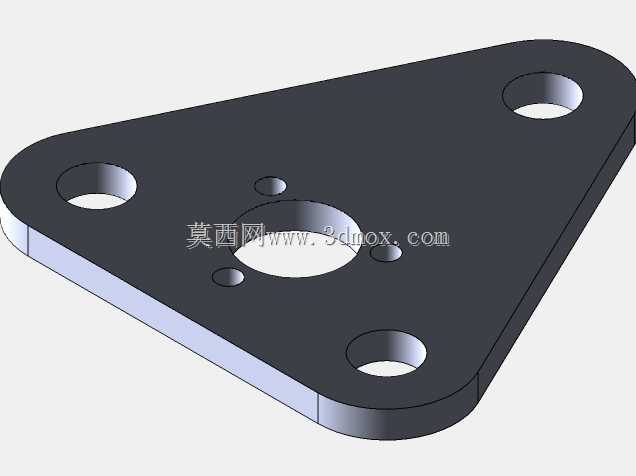

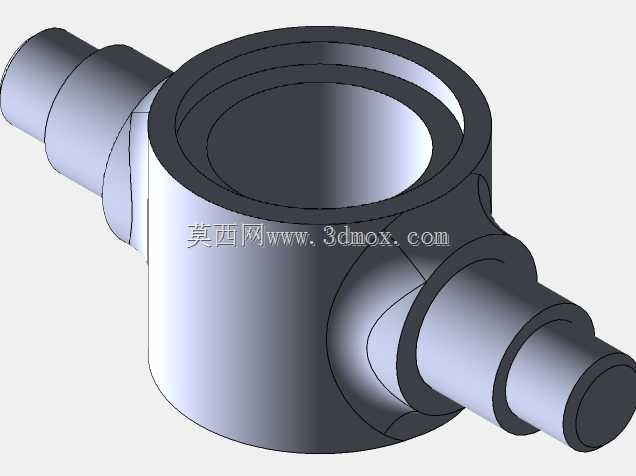

　　在工矿企业的物料转运、重型设备安装、港口货场装卸、建筑施工构件吊装等场景里，吊钩组是起重设备直接承接吊重载荷的核心执行部件，所有被吊重物的重力最终都要通过吊钩组传递到起升机构的钢丝绳上，其结构合理性直接关系到吊装作业的安全冗余与作业效率。这套吊钩组采用三角板式的结构布局，两块对称布置的厚钢板作为主承载侧板，侧板上加工有三个销轴安装孔位，上方两个孔位穿装滑轮轴，用来挂载起升滑轮组，下方孔位穿装吊钩横梁，吊钩本体通过推力调心滚子轴承与横梁连接，可在吊重状态下灵活回转，方便作业人员调整被吊重物的朝向，避免钢丝绳打扭。

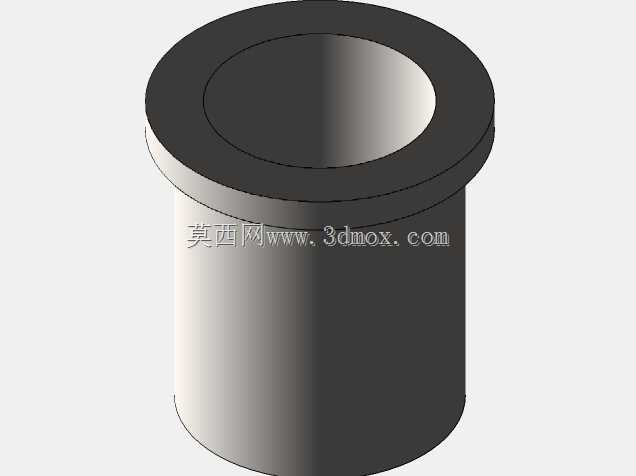

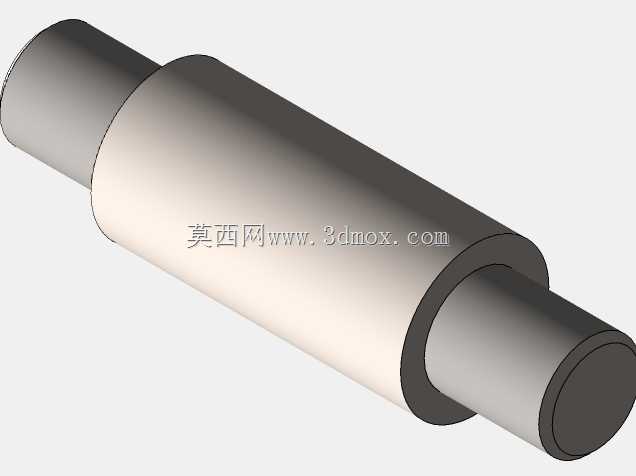

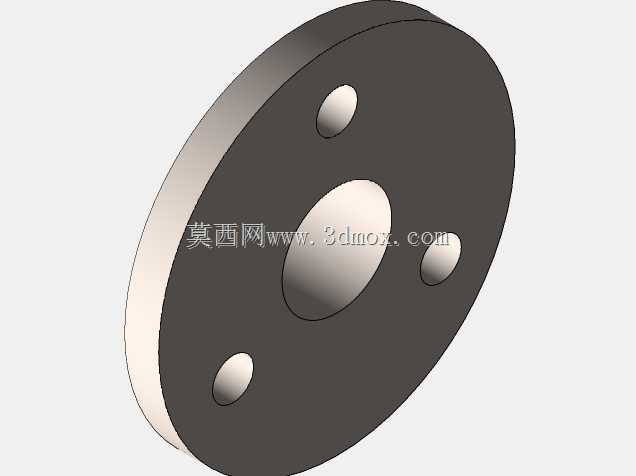

　　从结构设计逻辑来看，三角布局的侧板能够将吊钩处的集中载荷均匀分散到两根滑轮轴上，相比单轴悬挂的吊钩结构，受力路径更短，应力集中系数更低，侧板材质通常选用Q355B低合金高强度结构钢，下料后进行整体调质处理，孔位处需要做铰孔精加工，保证销轴装配后的同轴度，避免出现偏载导致的轴瓦磨损过快问题。滑轮轴与侧板之间采用轴端挡板加螺栓的轴向固定方式，滑轮内部装有铜基滑动轴承或者滚动轴承，保证滑轮在钢丝绳带动下转动灵活，减少钢丝绳的磨损。

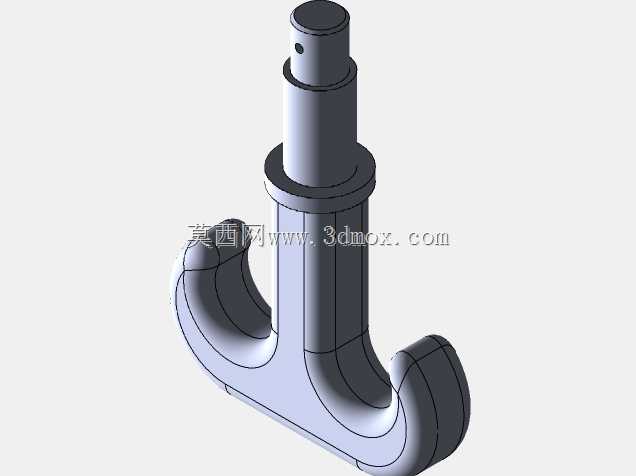

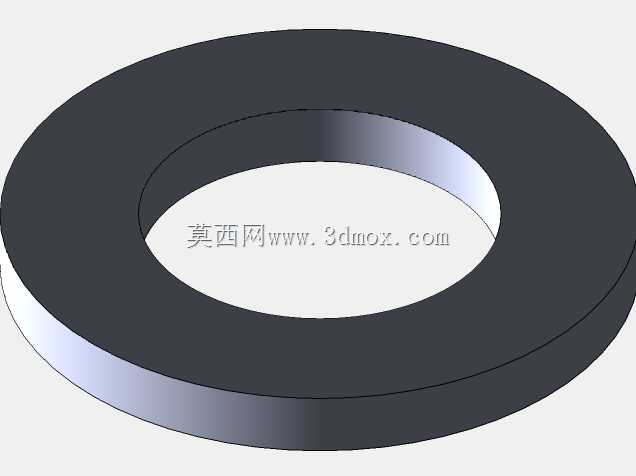

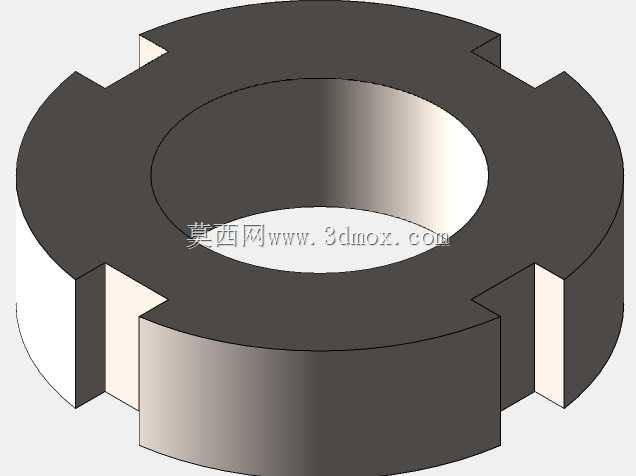

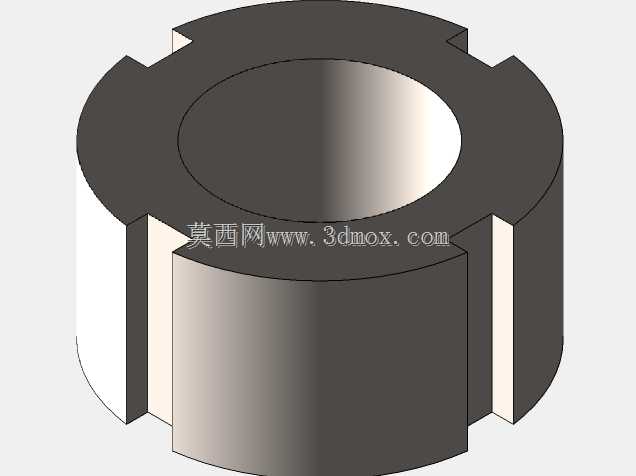

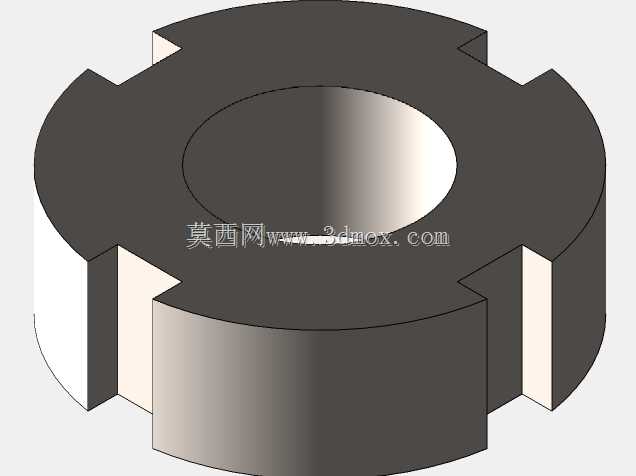

　　吊钩本体采用锻造工艺加工，材质为DG20Mn或者DG35CrMo，钩身截面为梯形，在保证强度的前提下尽可能减轻自重，钩头处设有防脱棘爪的安装位，作业时防脱棘爪可自动封闭钩口，防止吊索具从钩口滑脱，这是起重安全规范里强制要求的结构。在安装边界方面，这套吊钩组的上方两个滑轮轴的中心距是与配套起重机的起升滑轮组倍率匹配的，装配时需要保证两根滑轮轴的平行度公差在0.1mm/m以内，吊钩横梁的轴线需要与滑轮轴轴线保持垂直，垂直度公差不大于0.2mm/m，避免起吊时吊钩出现扭转。吊钩的最大开口尺寸满足对应吨位吊索具的挂载需求，钩身的弯曲半径按照钢丝绳直径或者卸销直径的合理倍数设计，避免吊索具出现过小的弯折半径导致承载力折减。

　　实际使用过程中，这类吊钩组需要定期检查侧板有无裂纹、销轴有无磨损窜动、吊钩开口度有无超标、推力轴承转动是否灵活，当吊钩开口度比原尺寸增加10%或者钩身磨损量超过原厚度的10%时就需要报废更换。在三维建模过程中，所有配合面都按照实际公差要求做了装配约束，滑轮与轴之间保留了转动间隙，吊钩与横梁之间的轴承装配关系完全还原实际结构，可直接用于起重设备的虚拟装配校验、起升机构的运动仿真，也可作为结构受力有限元分析的基础模型，帮助设计人员校核不同载荷工况下各部件的应力分布，优化侧板的轮廓形状，在保证安全系数的前提下降低结构自重，减少起升机构的无效载荷。不同于简易的单钩结构，这种三角板式双滑轮轴吊钩组通常适配中等吨位的桥式起重机、门式起重机，在车间内的重型工件转运、货场的集装箱辅助吊装、施工现场的钢结构构件吊装场景中应用广泛，其结构的可靠性直接决定了整个起重作业环节的安全底线，设计过程中每一处孔位的位置精度、每一个部件的材质选型、每一处配合的公差设定，都需要严格遵循起重机械的相关设计规范，不能仅凭经验随意调整参数。
