建筑施工用小型起重机吊钩滑轮组结构

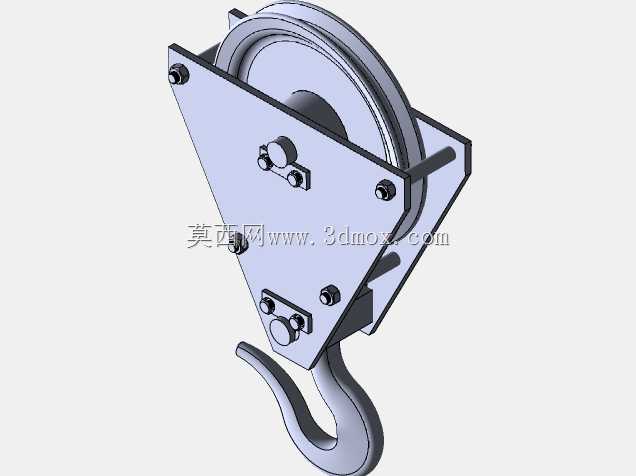

　　在民用建筑施工现场的小型物料垂直转运场景里，这类集成滑轮的吊钩组件是轻量吊装作业里的核心受力部件，不同于大吨位桥式起重机的多滑轮重型吊钩组，这类小型组件主要适配1吨级以内的手动葫芦、小型卷扬机配套使用，常见于砖混结构施工的砖块、砂浆料斗、小型机具的楼层转运，也会在小型设备安装、幕墙辅材吊装场景里作为末端吊具使用。从结构设计逻辑来看，整个组件采用三角板式的承载框架，两块对称布置的侧板通过多组高强度螺栓锁紧，将滑轮夹装在框架上部的空腔内，这种侧板拼接的结构相比整体铸造的吊钩架，加工难度更低，后期滑轮磨损后可以直接拆解更换，不需要整体报废吊具，维护成本更适配小型施工场景的低成本运维需求。

　　滑轮采用带轮槽的圆盘结构，轮槽弧度匹配常规6-10mm直径的起重钢丝绳，轮体中心设置耐磨衬套，直接套在固定于两侧板的滑轮轴上，作业时钢丝绳在轮槽内滑动，将卷扬端的拉力通过滑轮的换向作用传递到吊钩端，同时单滑轮的结构可以实现一倍的省力效果，降低手动卷扬作业的操作强度。下部的吊钩采用锻造弯钩结构，钩身带有防脱的安全挡片安装位，钩尾通过螺纹结构与三角框架下部的连接座锁紧，配合防松螺母避免吊装过程中吊钩转动脱落，钩身的弯曲弧度经过受力校核，在额定载荷下不会出现开口变形、钩身断裂的风险。

　　安装边界方面，整个组件上部没有额外的连接吊耳，直接依靠滑轮内穿装的钢丝绳与上部的卷扬机构连接，组件整体的横向最大宽度不超过200mm，纵向总高度从滑轮顶端到吊钩最底端约350mm，整体结构紧凑，在狭窄的楼道、建筑外立面脚手架间隙内作业时不会出现卡滞，适配狭小空间的吊装需求。设计过程中需要重点校核几个关键受力位置：首先是滑轮轴的剪切强度，要保证额定载荷下轴体不会出现剪断变形；其次是两侧三角板的拉应力，尤其是滑轮安装孔、吊钩连接孔的位置，需要做应力集中的圆角处理，避免长期交变载荷下出现板材开裂；另外吊钩根部的螺纹连接位置需要做退刀槽的应力释放处理，防止吊装过程中螺纹根部断裂。实际使用中，这类吊钩组件不需要额外的润滑注油结构，只需要定期在滑轮衬套位置涂抹润滑脂，减少轮体转动的阻力，同时定期检查侧板连接螺栓的预紧力，避免螺栓松动导致侧板错位、滑轮脱出。相比市面上常见的焊接式吊钩架，这种螺栓拼接的结构在出现局部部件损坏时，可以单独更换对应零件，比如滑轮磨损后只需要拆下上部的滑轮轴就能更换新轮，吊钩出现变形时也可以单独拆换吊钩，不需要将整个吊具报废，更适合零散施工场景的使用需求。

　　在三维建模过程中，需要重点还原各部件的装配间隙，比如侧板与滑轮端面的间隙控制在1-2mm，既避免滑轮转动时与侧板摩擦卡滞，也不会因为间隙过大导致钢丝绳脱出轮槽；螺栓连接位置要准确还原沉头孔的深度，保证螺栓安装后头部不突出侧板表面，避免作业过程中螺栓头剐蹭钢丝绳、加速钢丝绳的磨损。整个组件没有复杂的曲面结构，所有板材件都是激光切割下料后钻孔加工，吊钩为模锻成型后机加工螺纹，加工工艺成熟，量产成本低，是小型起重作业里普及率非常高的末端吊具结构。
