API602标准锻钢自密封截止阀结构

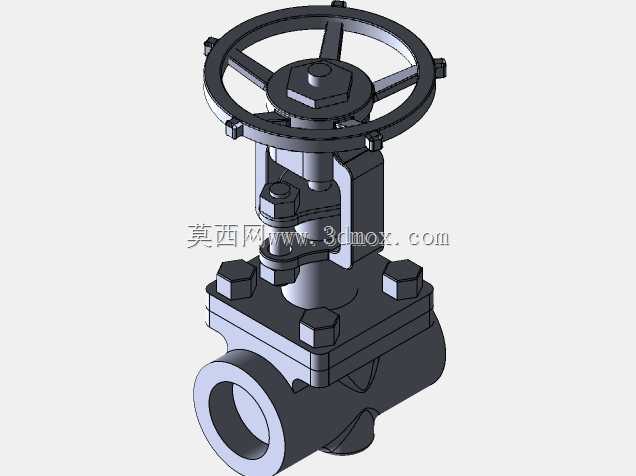

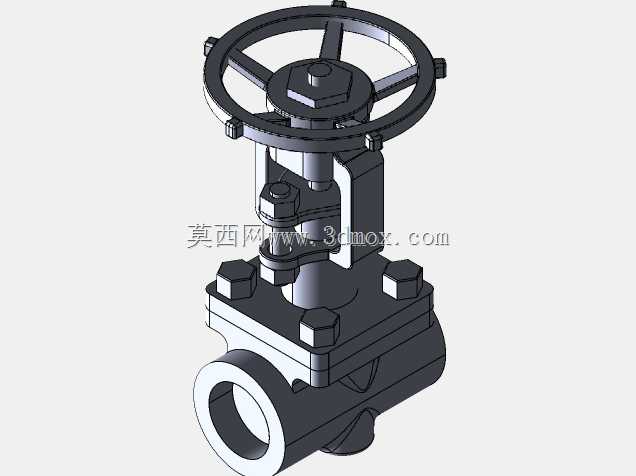

　　在石油炼化、高压蒸汽输送、化工介质输送这类对管路承压等级要求严苛的工况里，小口径高压截止阀一直是管路截断控制的核心部件，这次呈现的是符合API602标准的800磅级承插焊截止阀结构，这类阀门通常应用在Class800压力等级的管路上，适配高温高压的水、蒸汽、油品及部分弱腐蚀性介质的截断控制，相比同压力等级的闸阀，它的密封面受介质冲蚀磨损更小，检修维护的便利性更高，在小口径高压管段的应用占比远高于其他截断类阀门。从结构设计逻辑来看，这款阀采用了明杆支架式结构，手轮通过阀杆螺母带动阀杆做直线升降运动，阀杆的梯形螺纹副设置在阀盖外部的支架区域，完全不与管路内的介质接触，这就避免了介质中的杂质、腐蚀性成分对螺纹副的侵蚀，能大幅提升阀门操作的顺畅度和整体使用寿命，手轮采用轮辐式结构，轮缘做了圆弧过渡处理，操作时的握持受力更均匀，即使在带压状态下操作，也不需要过大的操作力矩就能实现可靠截断。

　　阀体部分采用整体锻造成型的结构，相比铸造阀体，锻件的内部组织更致密，不存在铸造气孔、缩松这类缺陷，在高压工况下的抗压力波动、抗疲劳性能更优异，阀体两端采用承插焊连接形式，安装时将管道插入阀体两端的承插孔内完成焊接，相比螺纹连接，承插焊的连接密封可靠性更高，不会出现螺纹连接处因为温度循环变化产生的松弛泄漏问题，适配DN15到DN50区间的小口径高压管路，阀体的中腔采用压力自紧式密封结构，和常规的螺栓强制密封不同，自紧密封的密封比压会随着管路内介质压力的升高而增大，压力越高密封性能越可靠，完全适配800磅级的高压工况，避免了中法兰位置在高压下出现外漏的风险。阀瓣与阀座的密封面采用堆焊硬质合金的设计，密封面的硬度差控制在合理区间，既能保证关闭时的密封零泄漏，又能在频繁开关的工况下抵抗介质的高速冲蚀，阀杆采用上密封结构设计，当阀门处于全开位置时，阀杆的上密封锥面会与阀盖处的上密封座紧密贴合，形成一道辅助密封，这时候即使填料函位置的填料出现轻微老化泄漏，介质也不会顺着阀杆向外泄漏，同时也能在带压状态下在线更换填料，不需要把整条管路泄压就能完成维护，这对于连续运行的工业装置来说至关重要，能大幅减少非计划停机的时间。

　　从安装边界来看，这款阀的结构长度符合ASME B16.10的标准尺寸要求，支架的高度预留了足够的保温操作空间，手轮的外径尺寸经过力矩核算，不需要额外加装加力杆就能实现额定压力下的可靠关断，安装时手轮方向可以根据现场管路布局调整，既可以垂直向上安装，也可以在倾斜管段上调整支架角度保证手轮处于便于操作的位置，需要注意的是这类截止阀属于单向密封阀门，安装时必须遵循介质低进高出的流向要求，也就是介质从阀瓣下方进入、上方流出，这样在阀门关闭时，介质压力会作用在阀瓣下方，帮助密封面贴合，同时开启时的操作力矩也会更小。

　　在建模细节处理上，所有的连接螺栓、六角螺母都按照ASME B18.2.1的标准尺寸建模，阀杆的梯形螺纹参数、手轮的键连接结构、填料函的填料压盖间隙都完全按照实际加工装配尺寸还原，没有做简化处理，不管是用来做管路系统的装配干涉检查，还是做阀门的结构原理演示、检修培训课件，都能直接复用模型的结构细节，不需要再额外调整尺寸参数。在实际工况选型时，这类800磅级的API602截止阀通常会用在装置区的高压蒸汽支管、仪表引压管段、加氢装置的小口径工艺管路上，相比同参数的球阀，它的耐温上限更高，长期在高温工况下运行不会出现密封件老化失效的问题，相比闸阀，它的调节性能更好，除了完全截断之外，也可以在小开度范围内做临时的流量调节，当然在长期做节流使用时需要注意阀瓣的冲蚀情况，避免因为长期节流导致密封面损坏影响截断效果。
