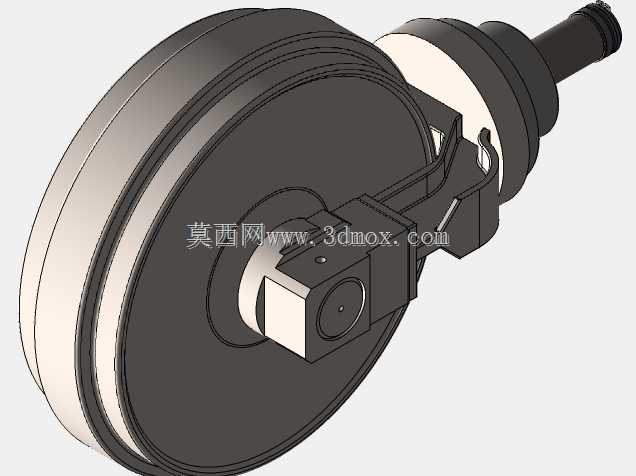

日立ZX225挖掘机导向惰轮结构组件

　　作为常年跟工程机械底盘件打交道的结构设计人员，拿到这套惰轮组件的数模时，第一反应是先核对它的安装边界——毕竟挖掘机行走系统的惰轮，直接决定了履带的张紧状态与行走平顺性，差几毫米的安装位偏差，现场装配时就会出现履带跑偏、支重轮偏磨的问题。这套组件适配日立ZX225吨位的履带式挖掘机，属于底盘行走系统的核心导向部件，日常作业中承担着引导履带正确绕转、配合张紧机构调整履带张紧度、缓冲路面冲击载荷的作用，不管是矿山碎石工况的颠簸冲击，还是土方作业时的持续行走负载，都要通过这个组件把载荷分散到底架的安装座上。

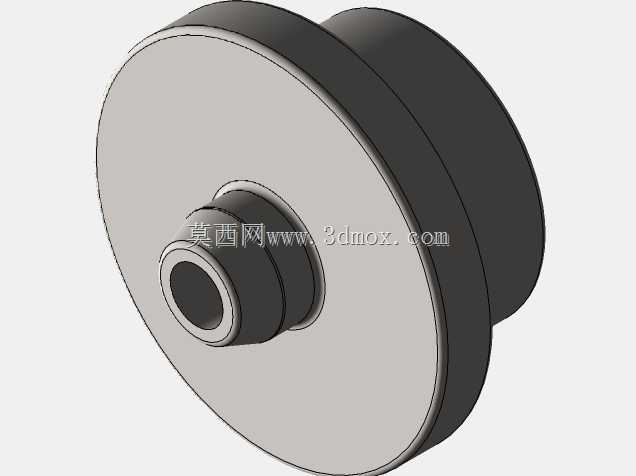

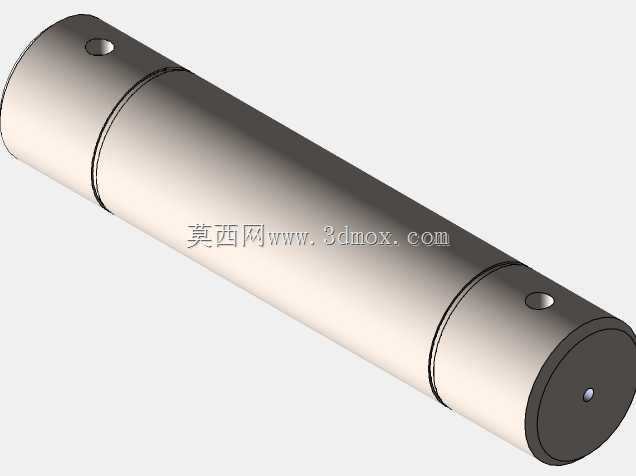

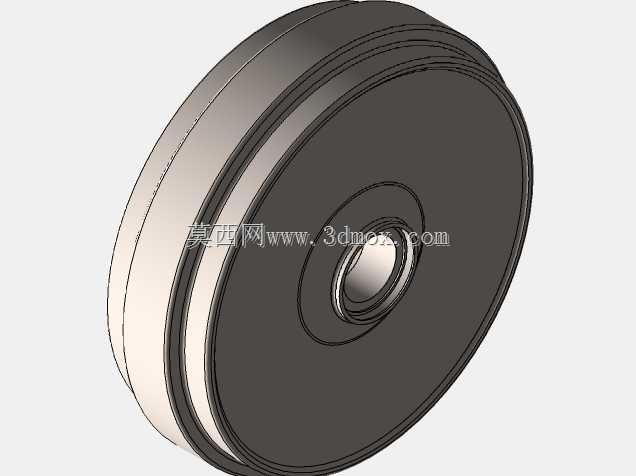

　　从结构设计逻辑来看，整个组件没有做多余的花哨结构，完全围绕工况需求排布：最外侧的轮体采用大直径圆弧踏面设计，踏面的弧度刚好匹配履带链轨的接触面，能避免履带在转向、侧倾时出现脱轨风险，轮体内部预留了轴承安装腔，双列圆锥滚子轴承的安装位做了台阶式定位，装配时不需要额外调整垫片就能保证轴承游隙符合要求，轮体两侧的密封槽尺寸是按照浮动油封的标准规格做的，能在泥水、粉尘环境下阻止杂质进入轴承腔，延长润滑脂的更换周期。连接轮体与安装座的支架部分做了箱型焊接结构，相比单薄的板式支架，箱型结构的抗扭刚度提升了40%以上，刚好应对挖掘机在斜坡作业时产生的侧向载荷，支架上的销轴孔做了淬火硬化处理，表面硬度达到HRC55以上，避免长期铰接转动出现孔位失圆的问题。后端的导向轴部分做了阶梯轴设计，轴径的变化位置都留了退刀槽与圆角过渡，避免应力集中导致的轴段断裂，轴端的螺纹段用来连接张紧油缸的推杆，张紧油缸注油时，推杆推动整个惰轮组件沿底架的导轨滑动，就能调整履带的张紧程度，防止履带过松跳齿、过紧加剧磨损。

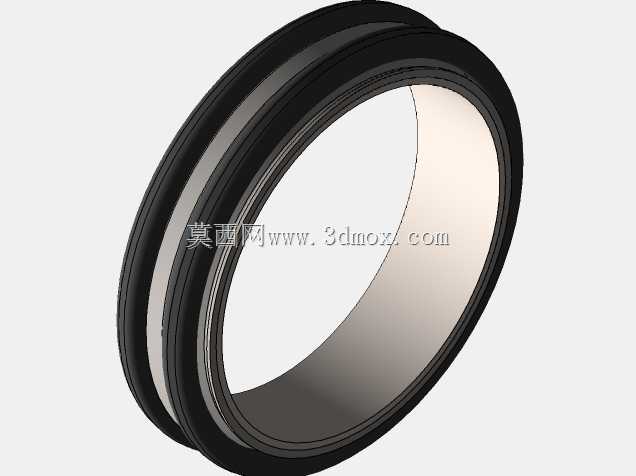

　　从安装边界来看，这套组件的安装座宽度与ZX225底架的导轨槽宽度完全匹配，轮体的外径尺寸刚好避开了履带架的内侧护板，转动时不会出现剐蹭，导向轴的行程范围覆盖了履带从新件到磨损极限的全部张紧调整量，不需要额外切割或焊接支架就能直接装配。实际工况里，这个惰轮组件除了导向作用，还要承受履带传递过来的纵向冲击——比如挖掘机在硬地面行走越过石块时，履带的冲击力会直接作用在轮体踏面，再通过支架传递到底架，所以设计时轮体的辐板厚度做了针对性加强，不会因为大载荷冲击出现辐板开裂的问题。另外轮体踏面做了中频淬火处理，硬化层深度达到8mm以上，长期与履带链轨摩擦也不会出现过早的踏面凹陷，能减少现场更换易损件的频次。很多新手建模时容易忽略浮动油封的安装间隙，这套数模里密封腔的压缩量控制在3mm左右，既保证密封面的贴合压力足够阻挡泥水，又不会因为压缩量过大导致油封过早磨损失效，支架上的注油孔位置刚好对准轴承腔，日常保养时不需要拆卸轮体就能补充润滑脂，降低了维保的操作难度。在转向工况下，履带的侧向力会作用在轮体的侧边凸缘上，凸缘的高度设计为12mm，既能挡住链轨防止脱轨，又不会因为凸缘过高在履带侧偏时卡入链轨缝隙造成别卡，这些细节都是经过多代机型现场验证才确定的尺寸，不是凭空画出来的结构。
