H-BOT架构桌面级熔融沉积成型设备结构设计

　　这款采用H-BOT运动架构的桌面级增材制造设备，核心定位面向小批量原型打样、创客空间研发、教学实训场景下的熔融沉积成型作业，区别于传统悬臂式、十字轴架构的同类型设备，其运动结构的受力传递路径经过重新排布，能在紧凑的机身尺寸下实现更稳定的高速打印表现。从实际应用场景来看，该设备可覆盖手板件验证、工装夹具快速制作、创意产品打样、教学演示等多类需求，放置在常规办公桌面即可完成部署，不需要额外的工业级安装地基或配套防护设施。

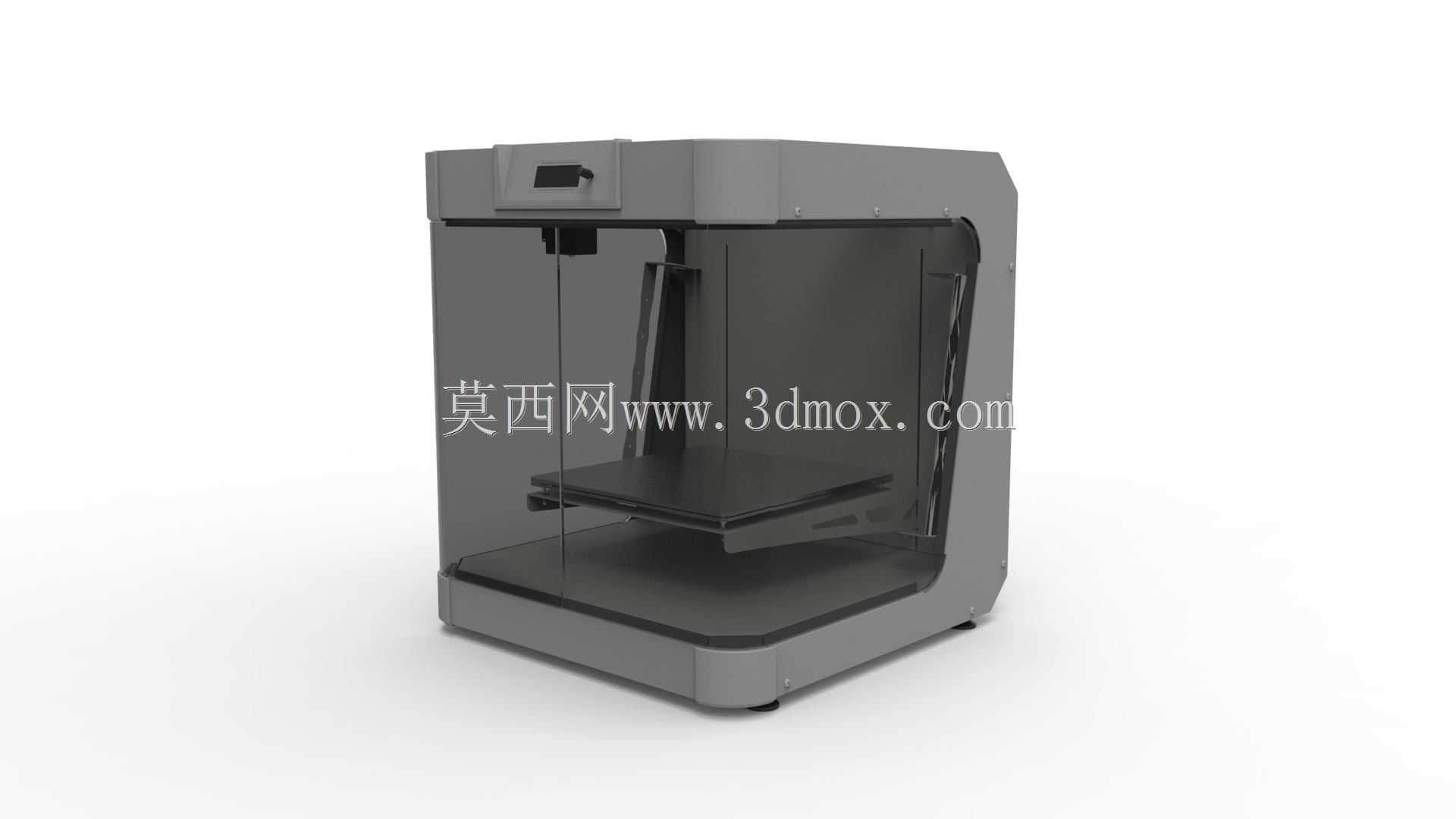

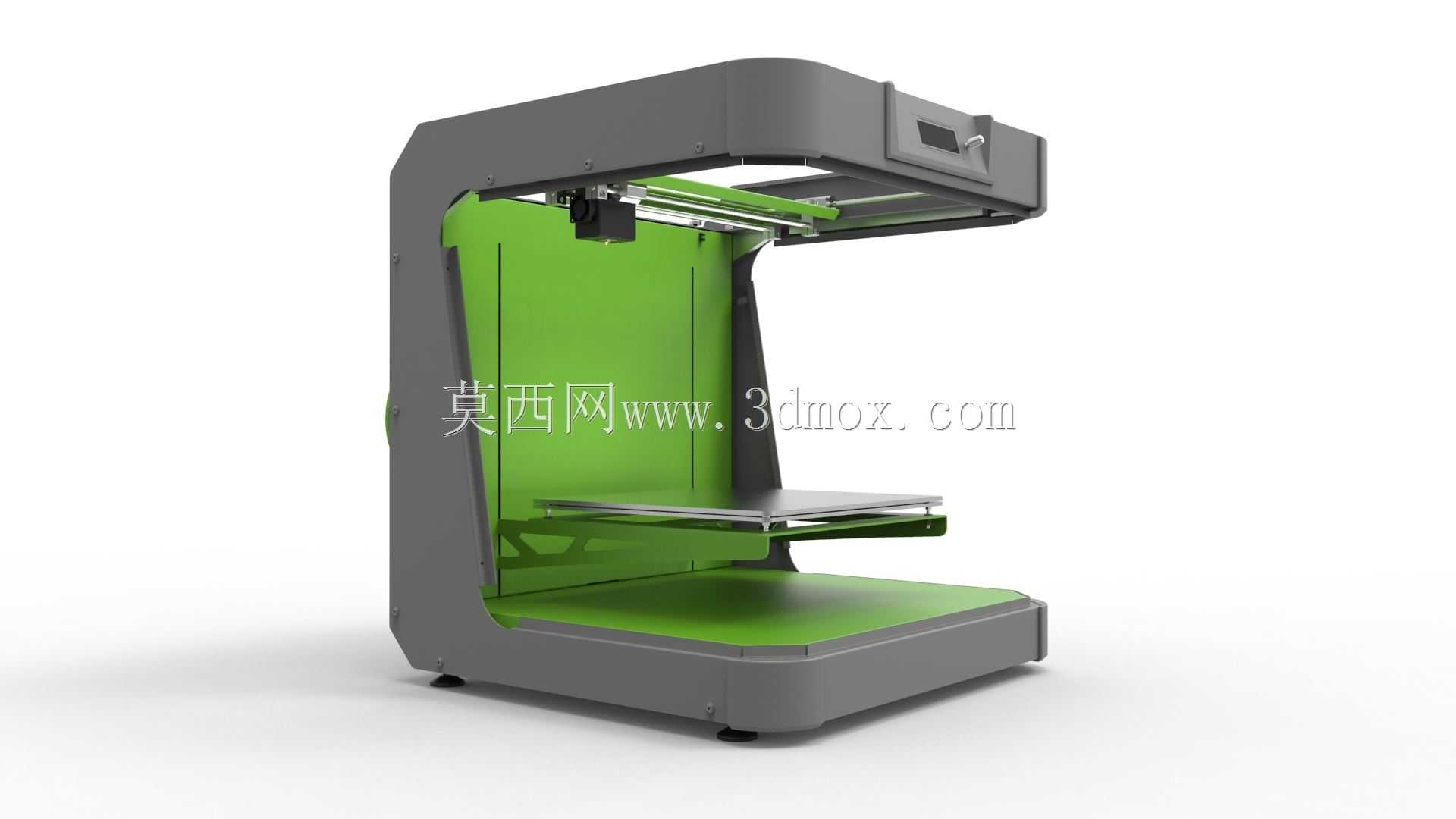

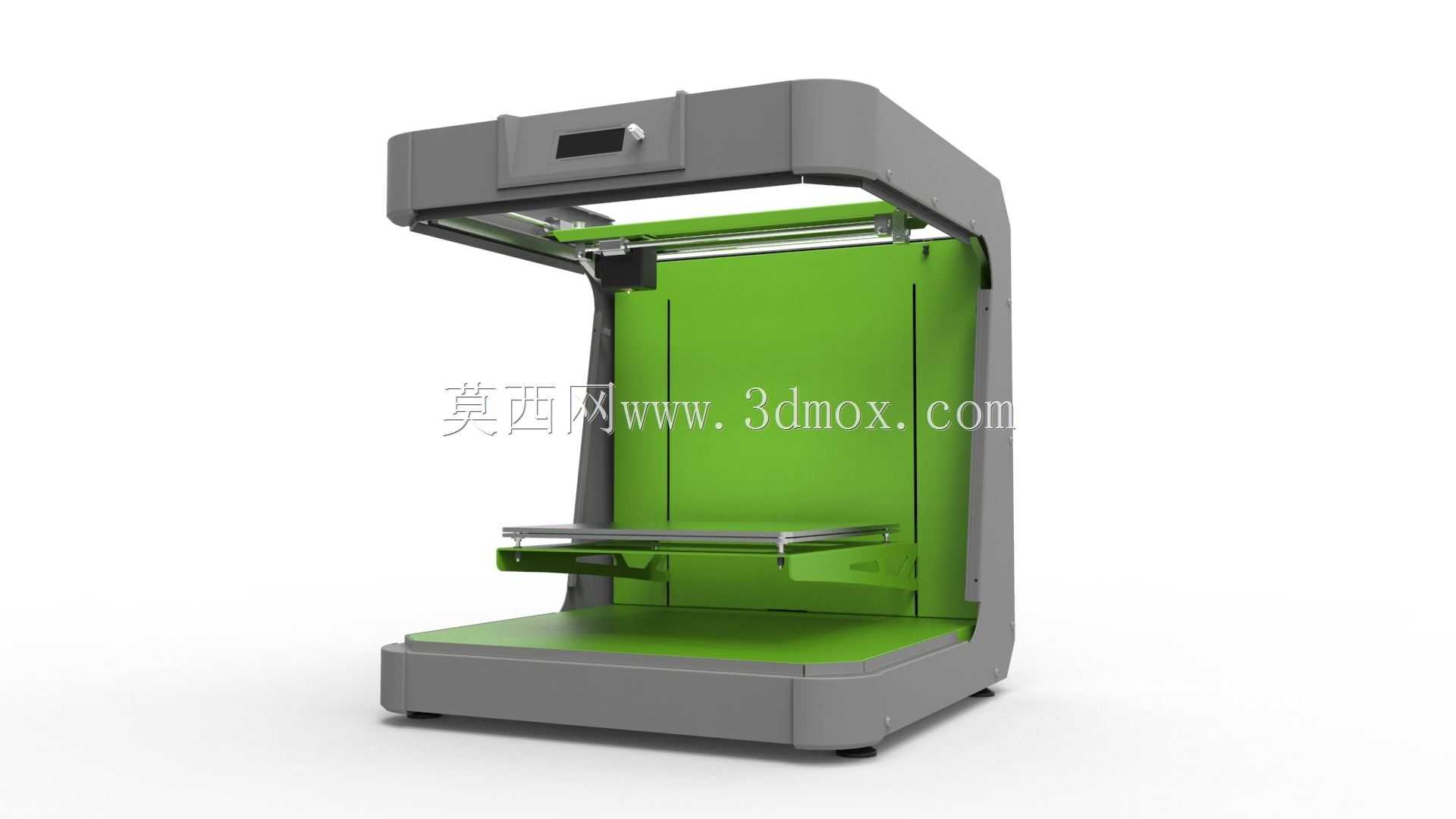

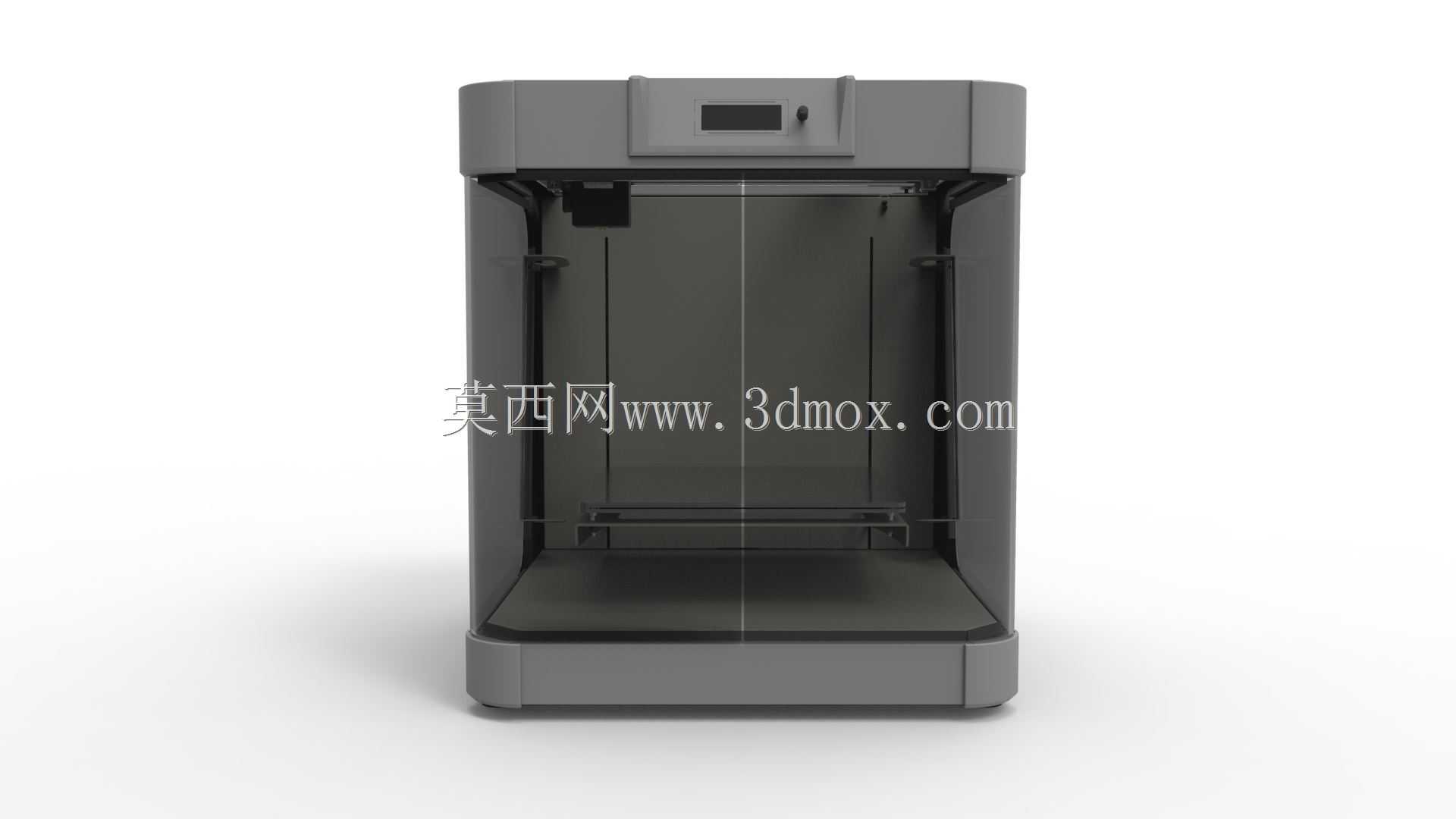

　　设备的外形采用封闭立式框架设计，整体外轮廓做了圆角过渡处理，顶部集成操作交互模块与状态指示单元，正面采用透明可视防护门，作业过程中可直接观察成型腔体内部的加工状态，同时封闭腔体能够减少外界气流扰动对成型过程的影响，降低PLA、ABS等常见耗材打印过程中的翘曲风险。设备底部设置调平支撑脚，可适配不同平整度的桌面安装场景，安装边界预留了后侧走线空间与耗材挂载位置，不需要额外拓展周边支架即可完成整机部署。

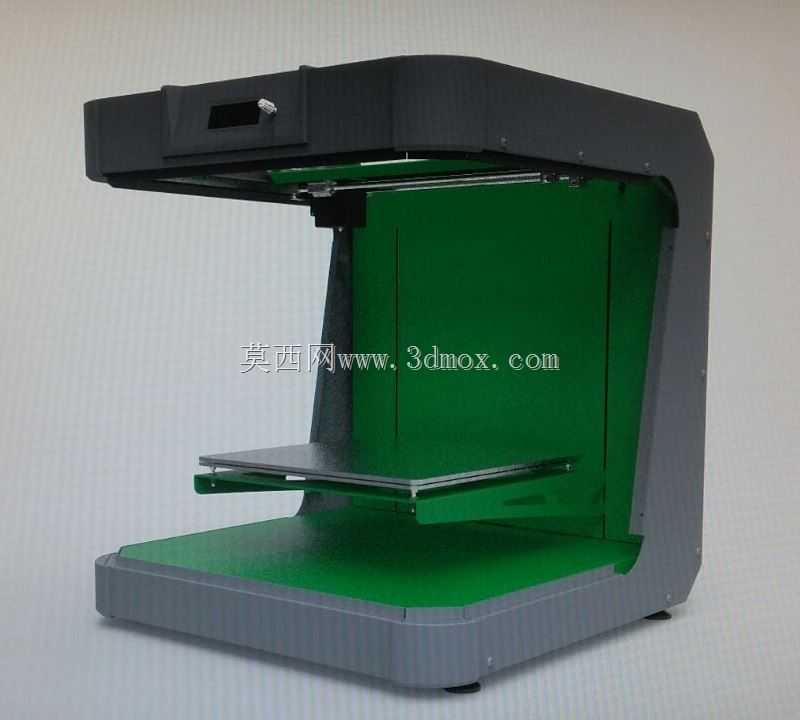

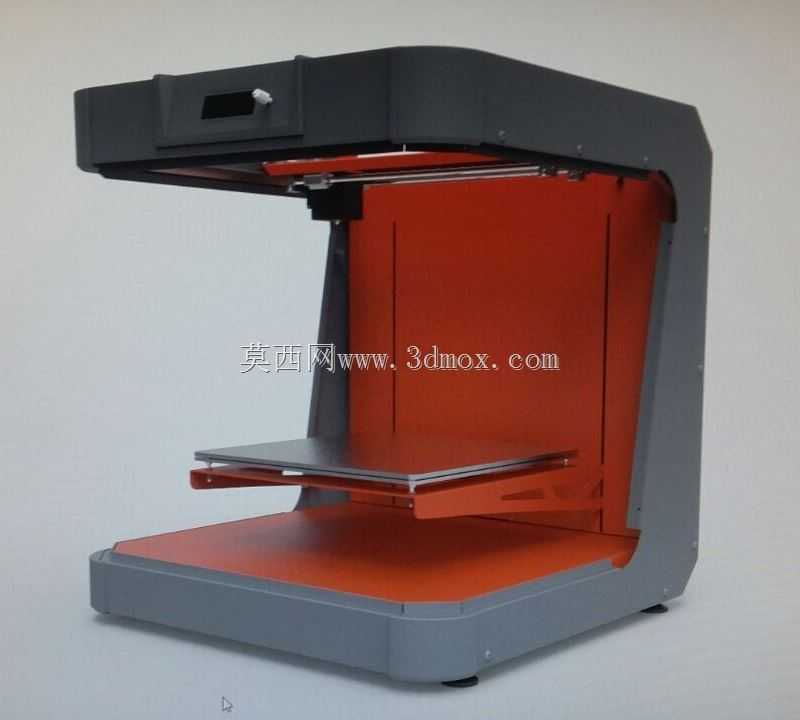

　　从功能特性来看，该设备的成型腔体采用方正大空间布局，打印平台固定在腔体下部，运动组件全部布置在腔体上部的框架区域，避免了运动过程中线缆拖拽对成型精度的干扰。H-BOT结构的核心设计思路是通过单根同步带带动X、Y两个方向的运动模组，相比双电机驱动的CoreXY结构，其同步带张紧调节点更少，后期维护校准的难度更低，同时运动部件的整体重量得到有效控制，高速运动过程中的惯性冲击更小，能够在保证成型精度的前提下提升打印速度。

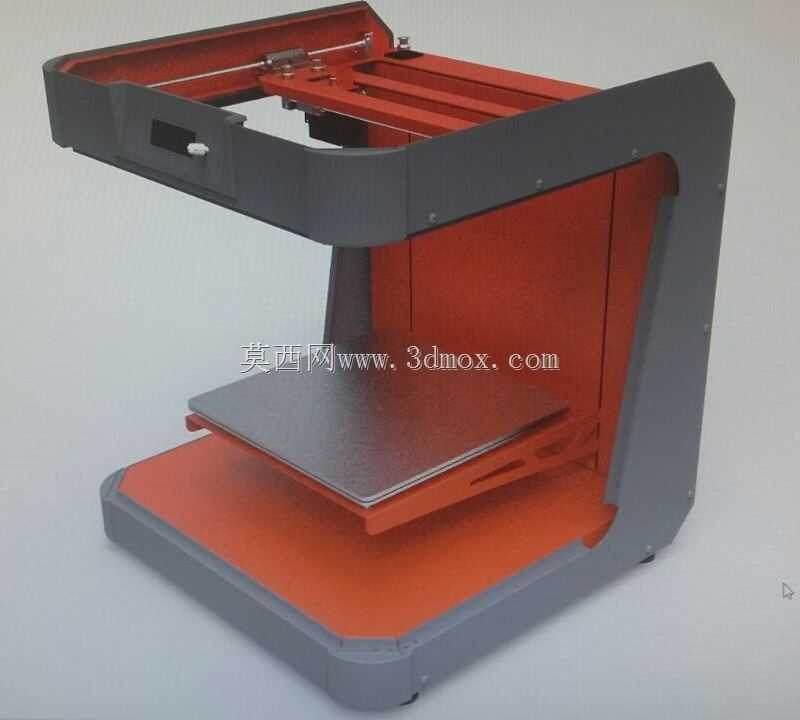

　　结构设计过程中，机架部分采用型材拼接加钣金外罩的组合形式，内部框架承担全部运动载荷，外罩仅做防护与外观覆盖，这种拆分设计既保证了整机的结构刚性，又控制了整体重量，方便设备的搬运与移位。运动导轨采用内嵌式安装方式，隐藏在腔体上部的框架内侧，避免打印过程中产生的粉尘、耗材碎屑附着在导轨表面，延长运动组件的维护周期。打印平台采用模块化快拆设计，平台表面铺设柔性贴合层，成型完成后可直接取下平台弯折完成工件脱模，不需要额外的铲取工具，降低工件拆卸过程中的损坏概率。

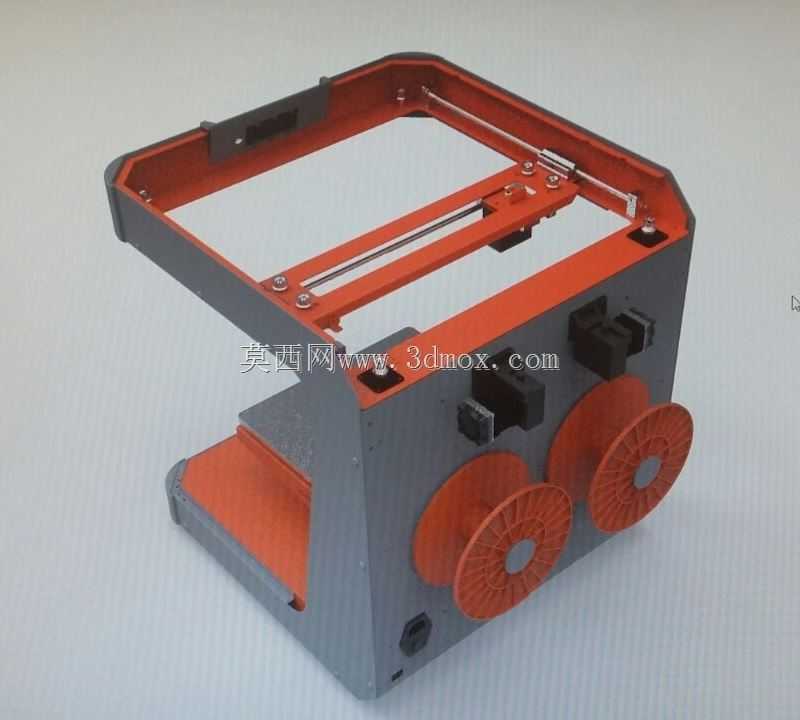

　　设备的交互模块布置在顶部前侧的居中位置，操作按键与显示屏幕做了倾斜角度处理，用户站立在设备正前方即可完成参数查看与操作设置，不需要弯腰或侧身调整。进料机构布置在设备顶部后侧，耗材从顶部直接送入挤出头，缩短了耗材输送路径，减少了柔性耗材输送过程中的弯折堵头风险。腔体内部预留了耗材检测、断料提醒的安装位，可根据实际使用需求拓展对应的功能模块，不需要对原有框架结构做打孔修改。

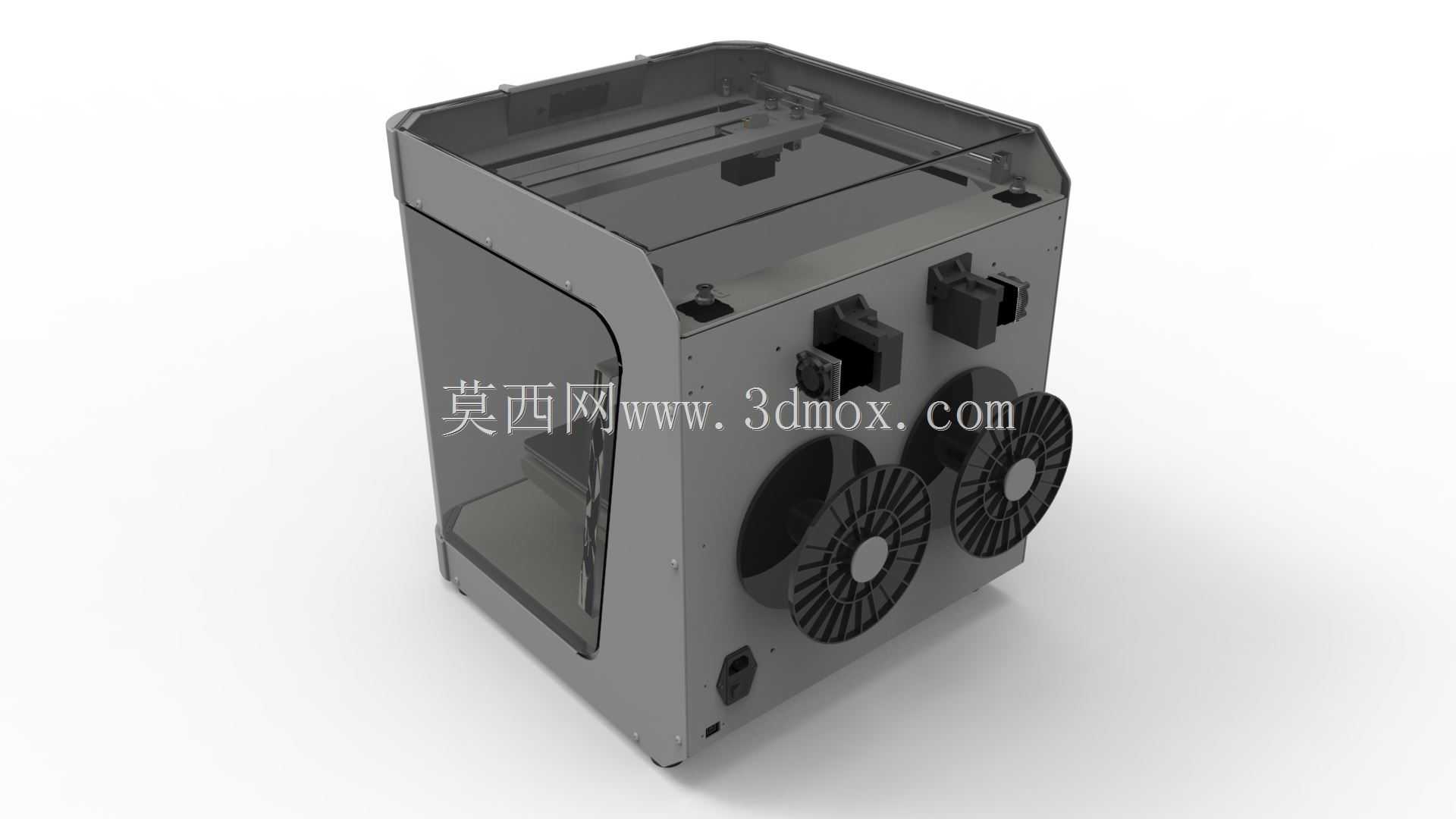

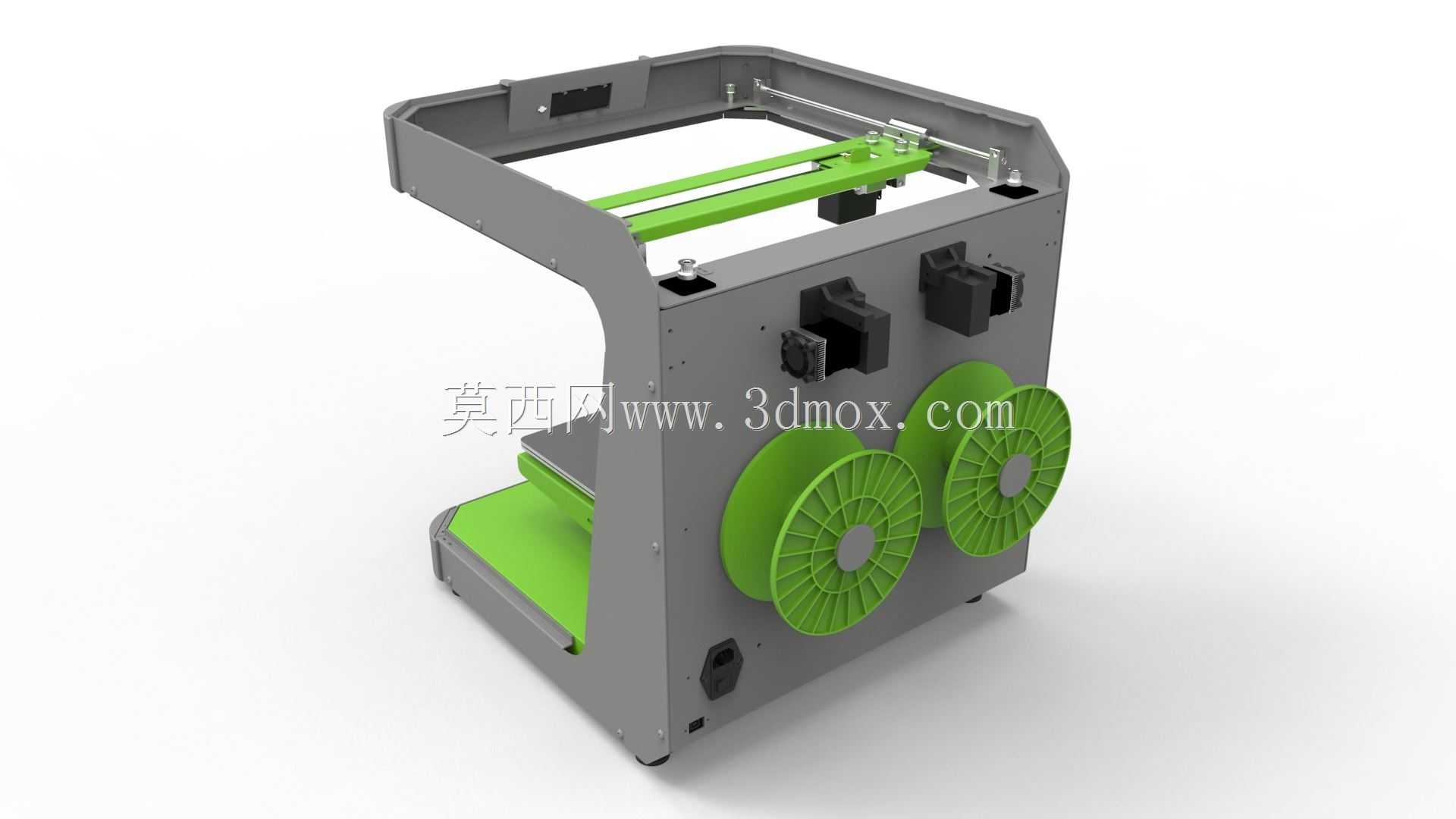

　　从安装边界来看，设备后侧预留了电源接口、数据传输接口的安装位置，整机放置时后侧距离墙面预留10厘米以上的散热空间即可满足使用需求，左右两侧不需要预留额外的操作空间，所有日常操作包括开门取件、耗材更换、屏幕操作都可在设备正面完成，能够最大化节省桌面摆放空间。设备底部的支撑脚可做10毫米范围内的高度调节，即使桌面存在轻微倾斜，也可通过调节支撑脚保证打印平台的水平度，不需要额外垫塞调平片。

　　在实际结构验证过程中，该设计的运动组件做了限位缓冲设计，X、Y轴运动到极限位置时会通过橡胶缓冲块吸收冲击，避免硬碰撞导致的同步带跳齿或导轨变形。Z轴传动采用双丝杆对称布置，带动打印平台做上下升降运动，相比单丝杆传动结构，平台升降过程中的倾斜量更小，大尺寸工件打印时的层厚一致性更有保障。整机的走线全部采用拖链收纳，运动过程中线缆随拖链同步移动，不会出现线缆剐蹭成型件或缠绕运动部件的问题，长期使用的线路可靠性更高。
