3D打印机用U型快装连接接头结构

　　在桌面级FDM3D打印机的送料管路、近程挤出机安装以及水冷循环回路的布设场景中，这类U型接头是解决小空间内管路转向、部件铰接固定的常用结构件，区别于传统的直角直通接头，U型的弯折结构可以在不额外增加管路弯折应力的前提下，完成相邻两个接口的平行对接，避免耗材输送过程中因为管路急弯产生的送料阻力激增问题，也能减少水冷回路中因为直角弯头带来的流阻损耗。从实际使用场景来看，这类接头大多应用在挤出头与送料机的距离较短的近程挤出结构上，部分双喷头切换结构的打印机也会用这类接头完成耗材路径的换向，避免两根送料管在喷头移动过程中产生干涉。

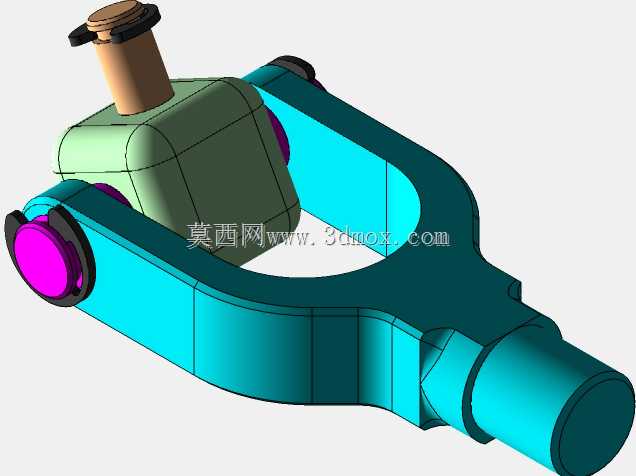

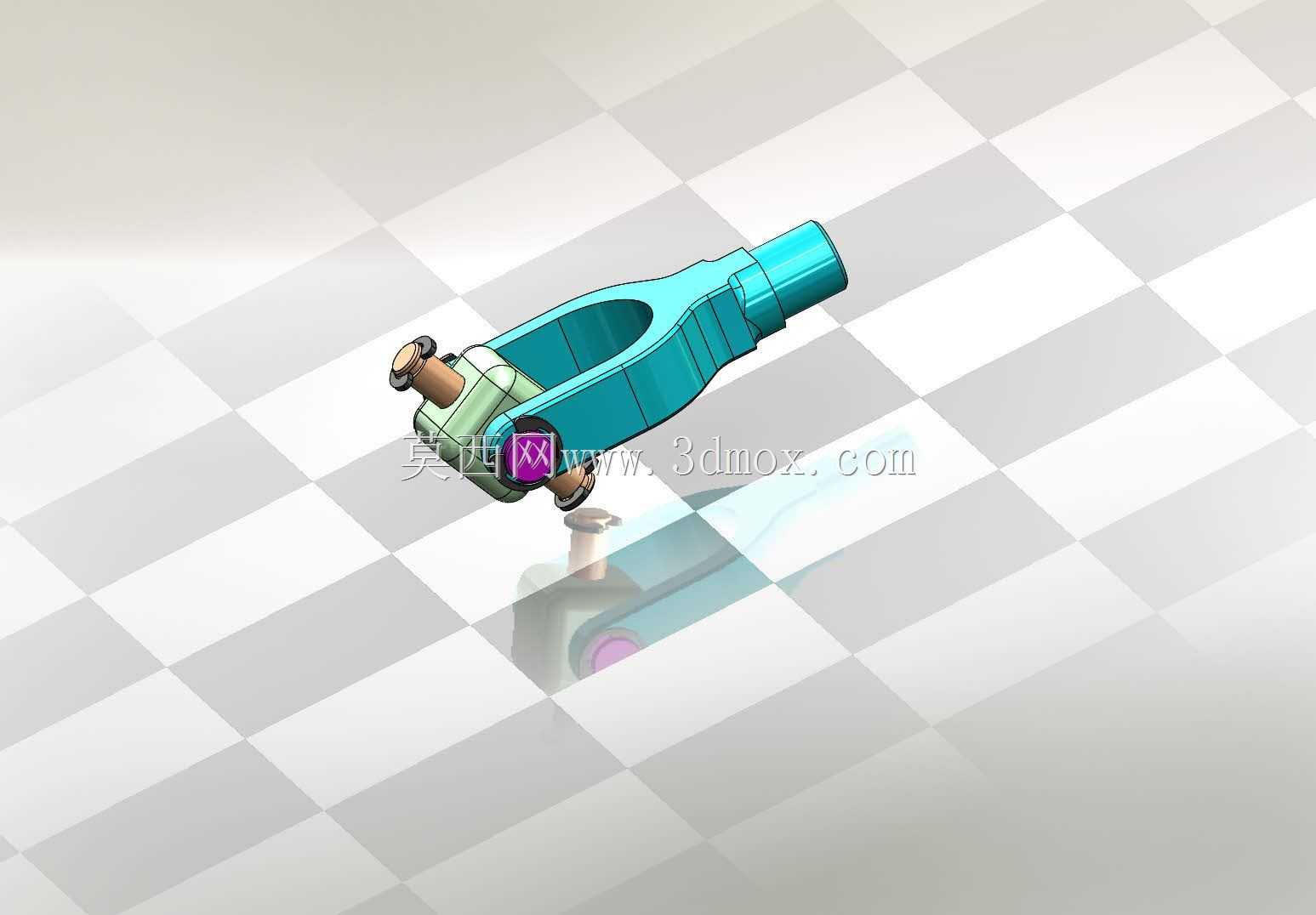

　　从功能特性上看，这个U型接头的主体采用一体化的弯折腔体设计，一端是外插式的竹节接头结构，可以直接匹配PTFE送料管或者硅胶水冷管的内径，插接后依靠竹节的倒锥结构实现管路的防脱密封，不需要额外的卡箍或者紧固件就能满足低压工况下的连接需求；另一端的U型叉耳结构带铰接销轴孔，可以直接固定在挤出机的安装支架上，让接头能够跟随喷头的小幅摆动自适应调整角度，抵消喷头快速移动时管路产生的拉扯应力，避免管路接头因为反复拉扯出现松脱漏料或者漏水的问题。接头侧面的紧固螺钉孔可以在管路插接到位后拧紧顶丝，进一步锁定管路的插入深度，避免设备长时间运行后因为振动导致管路回缩脱落，尤其是在打印速度超过200mm/s的高速打印场景下，喷头的加速度冲击很容易让无固定的插接接头出现松脱，这个顶丝结构刚好能解决这类可靠性问题。

　　设计思路上，这个结构优先考虑了小安装空间下的布局合理性，整体的弯折半径做了放大处理，送料通道的内孔全程保持顺滑过渡，没有出现截面突变或者直角台阶，耗材在通道内穿行时不会出现卡顿刮屑的问题，要知道PLA或者ABS耗材如果在送料管内被刮下碎屑，很容易卡在喷嘴的进料口造成堵头，顺滑的内孔通道能大幅降低这类故障的概率。接头的壁厚设计做了等壁厚处理，不管是U型弯折段还是端部的接插段，壁厚都保持均匀，不管是采用机加工还是注塑工艺生产，都不会因为壁厚不均出现缩痕或者应力集中的问题，铰接孔的位置做了局部加厚，避免销轴反复转动磨损后出现孔位扩大、铰接松动的问题。

　　从安装边界尺寸来看，这个接头的总长度控制在42mm左右，U型开口的宽度为12mm，刚好能卡入常规3D打印机挤出机支架的10mm安装耳位，不需要额外修改支架的开孔尺寸就能直接替换原有接头；端部竹节接头的外径为4mm，匹配市面上通用的4mm内径PTFE送料管，插接深度为8mm，只要管路插接到刻度线位置就能保证密封防脱；铰接销轴的孔径为3mm，可以配合M3的销轴或者螺丝完成固定，安装时只需要预留15mm的宽度空间就能完成接头的摆动，不会和旁边的散热风扇、加热块等部件产生运动干涉。接头的整体高度为18mm，安装后不会突出挤出机的安装平面太多，能避免打印过程中接头和打印件产生刮碰，尤其是在打印大尺寸模型、喷头移动到平台边缘位置时，更低的安装高度能减少接头触碰打印件导致的模型移位问题。

　　实际选型使用的时候，需要注意这个接头的铰接摆动角度范围在正负15度之间，安装时不要强行超范围掰动接头，避免U型弯折处出现应力断裂；接插管路时要把管口切平，不要留斜口或者毛边，不然插接后容易出现缝隙导致送料不畅或者漏水；顶丝拧紧的时候不要用过大的扭矩，不然会把管路压变形，反而导致管路内部通道变窄影响送料或者水流量。这类接头除了用在3D打印机上，也可以在小型自动化设备的气路、小流量液路的小空间换向场景中使用，只要管路尺寸匹配、工作压力在0.3MPa以下的工况都能适配。
