厕所隔间门用升降铰链结构设计

　　公共卫生间隔断的门体铰接部件，长期处于高频率开合、潮湿多污渍的使用环境，常规平开合页在使用过程中容易出现门板下垂、间隙错位、开关卡滞的问题，尤其是在人流量较大的商圈、写字楼、交通枢纽公共卫生间，门体五金的故障率直接影响公共设施的使用体验与运维成本。这款升降铰链正是针对厕所隔间门的特殊使用需求设计的专用铰接部件，区别于普通合页的同轴转动结构，其在铰接转动的过程中可实现门板的小幅升降动作，在门体闭合状态下能让门板自重形成辅助锁止的阻尼效果，避免门体被气流或者轻微触碰带动意外开启，同时在开合过程中让门板底部与地面预留足够间隙，不会出现拖地刮蹭的问题。

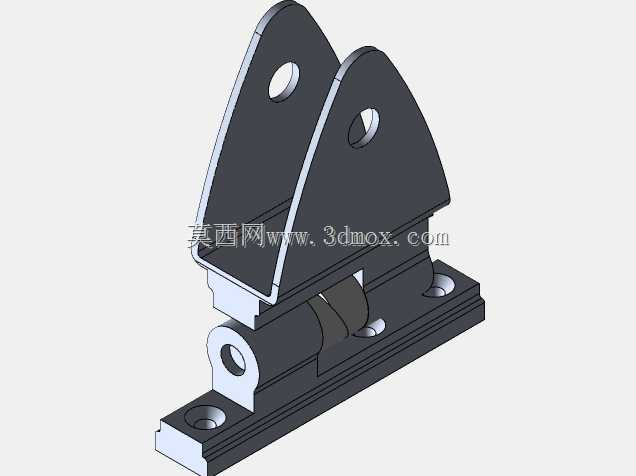

　　从结构设计逻辑来看，这款铰链采用分体式基座与铰接臂组合结构，底部为带安装孔的平直安装基座，可通过沉头螺丝直接固定在隔间的金属或者复合板材立柱上，基座上的铰接轴座与上方的双片式铰接臂配合，铰接臂上预留的门板安装孔位可直接与隔间门板侧边固定，双片式臂体结构相比单片铰接结构拥有更好的抗侧向载荷能力，能够承受公共区域频繁开合带来的冲击力，避免长期使用后臂体变形导致的门板错位。设计时特意将门板安装间隙控制在21mm，这个尺寸是目前公共卫生间隔断主流的板材厚度与安装留缝的通用适配值，既可以适配18mm厚度的抗倍特板、蜂窝复合板等常见隔间门板，也能预留出安装调节的余量，降低现场安装的对位难度，不需要施工人员额外裁切或者调整垫片厚度。

　　在实际安装场景中，这款铰链的安装边界非常清晰，底部基座的固定孔位采用长圆孔与圆孔组合的设计，安装时可以先将基座预固定在立柱上，根据门板的实际垂直度微调基座的上下位置，待门板开合顺畅、间隙均匀后再完全锁紧固定螺丝，相比固定孔位的铰链，现场安装的容错率更高，能够适配不同施工精度的隔断安装项目。铰接转动部位的间隙设计也充分考虑了公共区域的使用环境，转动副预留了足够的排污间隙，日常使用中落入的灰尘、水渍、细小杂物不会卡在转动缝隙里导致开合卡滞，减少后期运维的润滑、清理频次。

　　从功能特性上看，升降式的铰接结构让门体在开启到一定角度时会随铰接轨迹抬升，依靠门板自重产生的回位力矩，能够让门体在无人为干预的情况下自动回到闭合位置，不需要额外加装闭门器，既节省了隔断项目的五金采购成本，也避免了闭门器外露带来的磕碰风险与外观突兀问题。臂体与基座的连接处采用圆弧过渡的结构设计，没有尖锐的外凸棱角，在狭小的卫生间空间内能够避免用户磕碰受伤，符合公共设施的安全设计要求。整体结构没有复杂的弹性零件或者易损构件，所有受力部件均为一体式金属结构，长期使用不会出现弹簧失效、塑料件老化断裂的问题，能够适配高频率使用的公共场景。

　　在建模实现层面，这款铰链的各个部件均采用实体特征建模，安装孔位的沉头深度、铰接轴的配合间隙、臂体的折弯角度都完全按照实际加工尺寸还原，结构工程师在做卫生间隔断整体设计时，可以直接调用该模型进行整体装配校核，验证门板开合过程中的运动轨迹是否会与周边隔断板、立柱发生干涉，提前确认安装预留空间是否足够，减少现场安装时出现的尺寸匹配问题。对于五金配件生产厂商来说，该模型的结构细节也可以作为产品改型、工艺优化的参考，结合实际加工工艺调整拔模斜度、圆角参数，即可快速形成可投产的加工图纸。
