汽轮机叶轮转子结构三维设计

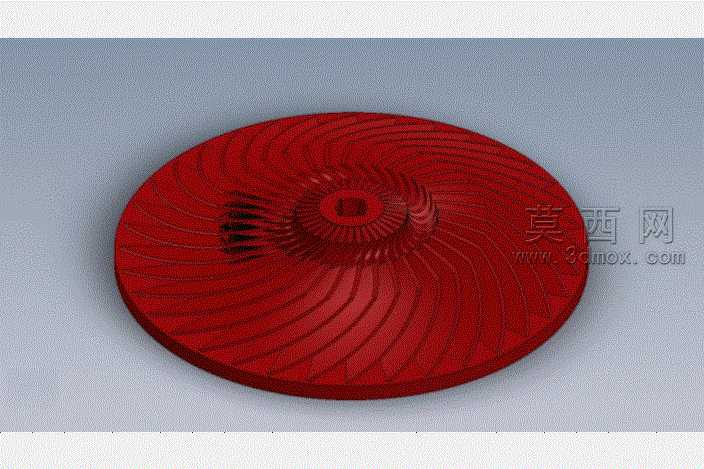

本作品为汽轮机核心转子叶轮的三维参数化建模成果，整体采用圆盘式主体结构设计，建模过程中先以旋转凸台命令生成转子基体的基础轮廓，精准控制轮盘的厚度、外缘直径以及中心轴孔的配合尺寸，保证后续与动力轴装配的同轴度公差符合机械设计标准。轮盘表面的叶片结构采用阵列式建模逻辑，先绘制单个叶片的截面草图，通过放样命令生成带流线型曲面的叶片实体，叶片沿轮盘周向均匀排布，曲面弧度经过反复调整，完全贴合流体力学的导流需求，可有效降低工作过程中的气流阻力，提升能量转换效率。建模阶段对叶片根部与轮盘的衔接位置做了圆角过渡处理，消除应力集中隐患，同时优化了中心安装孔的键槽结构，保证扭矩传递过程中的结构强度。材质渲染环节选用金属质感的深红色漆面材质，模拟工业场景中转子部件的耐高温防护涂层效果，调整材质的粗糙度与反光参数，还原金属构件的真实质感，同时对叶片曲面做了光影优化，清晰呈现每一片叶片的曲面走向与排布规律。设计过程中充分考虑3D打印的适配需求，将整体结构做了壁厚优化，所有薄壁位置的厚度均满足熔融沉积成型的最小打印要求，用户导出STL格式后即可直接导入切片软件进行打印生产，无需额外做结构修复。整个模型的参数均为可编辑状态，后续可根据不同功率等级的汽轮机设计需求，调整轮盘直径、叶片数量、叶片弧度等核心参数，快速生成适配不同工况的转子结构，可用于动力机械的教学演示、结构验证以及3D打印样件制作，完整还原了汽轮机转子的核心结构特征与工作逻辑。
