立式储水供水塔三维结构设计

　　这款立式储水设施的三维结构设计，首先围绕户外中小型集中供水场景的实际需求展开，常见于村镇集中供水点、小型工矿厂区临时供水系统、山地种植园区灌溉储水节点这类需要高位储水实现重力自流供水的场景，区别于地下储水构筑物，高位立式布置的核心目的是依托高度差形成稳定出水压力，无需额外配置增压泵组即可覆盖一定半径内的供水点位，大幅降低日常供水的能耗与设备维护成本。

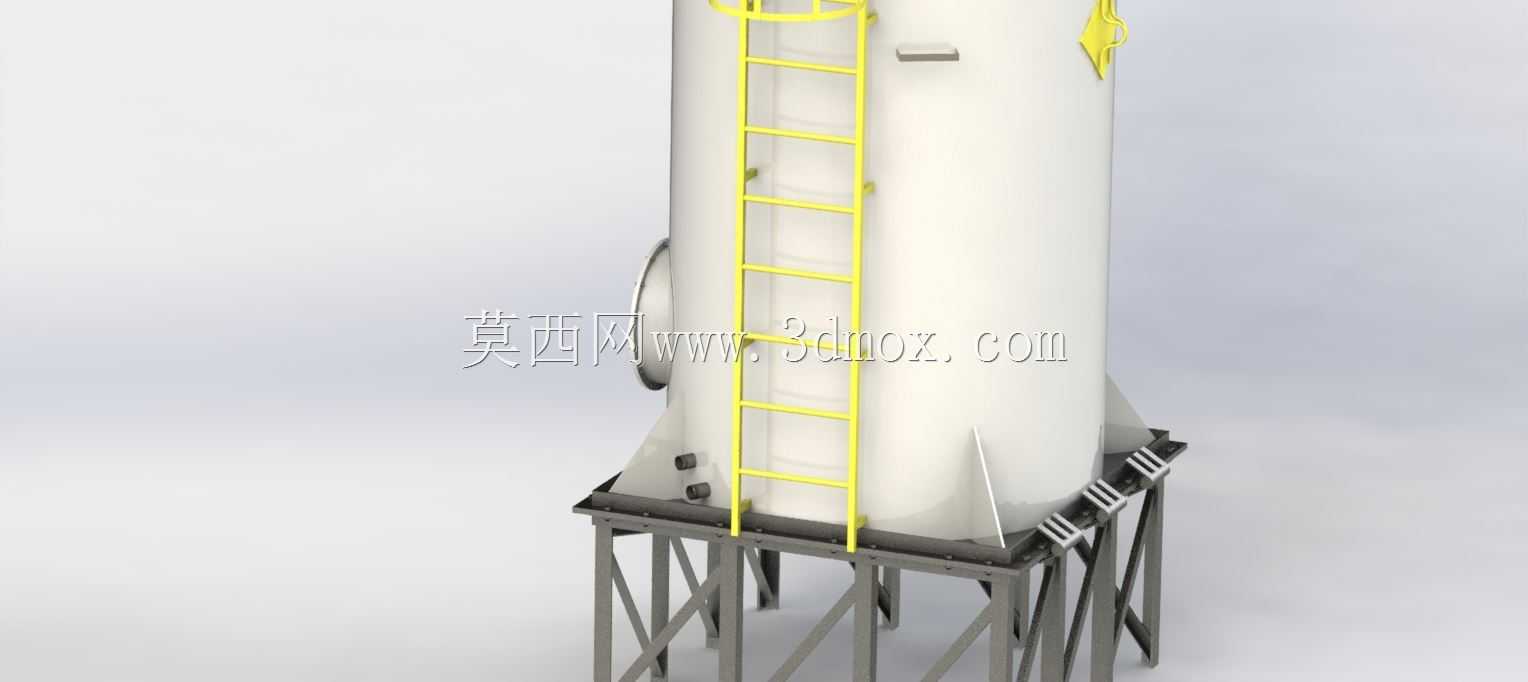

　　从实际功能层面看，该设施主体为立式圆柱形承压储水腔体，筒体采用等直径薄壁结构设计，相比方形储水结构，圆柱形筒体在储水静压作用下的环向应力分布更均匀，同等壁厚条件下可承受更高的液位高度，同时减少结构应力集中点，降低长期使用过程中焊缝开裂、板材变形的概率。筒体底部设置锥形收口过渡段，与底部支撑钢架连接，锥形过渡段一方面可以引导筒体内沉积的泥沙、杂质向底部排污口汇集，方便定期排污清理，避免杂质长期堆积在筒体底部造成水质污染或者堵塞出水管道，另一方面可以优化筒体与支撑结构的传力路径，将满水状态下的整体载荷均匀传递到下方的支撑框架上，避免局部应力过大造成支撑结构变形。

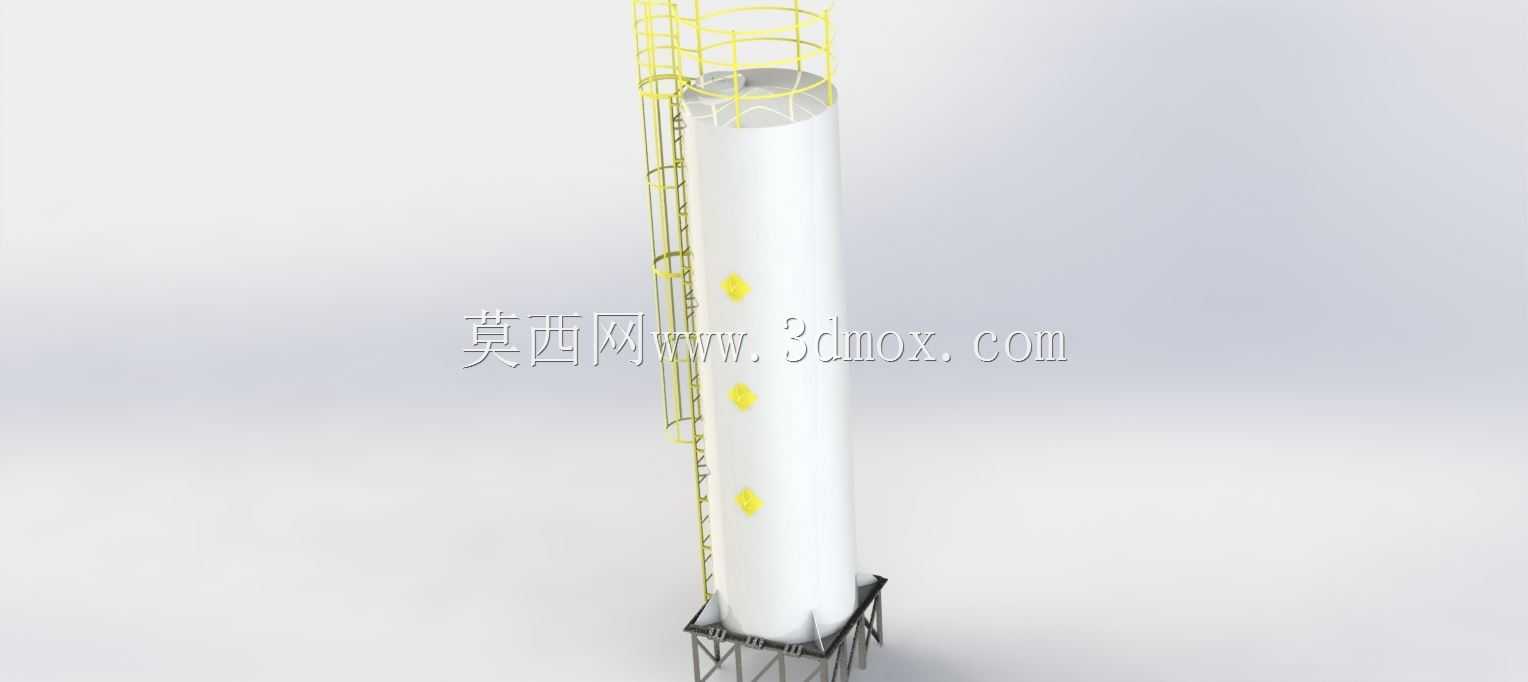

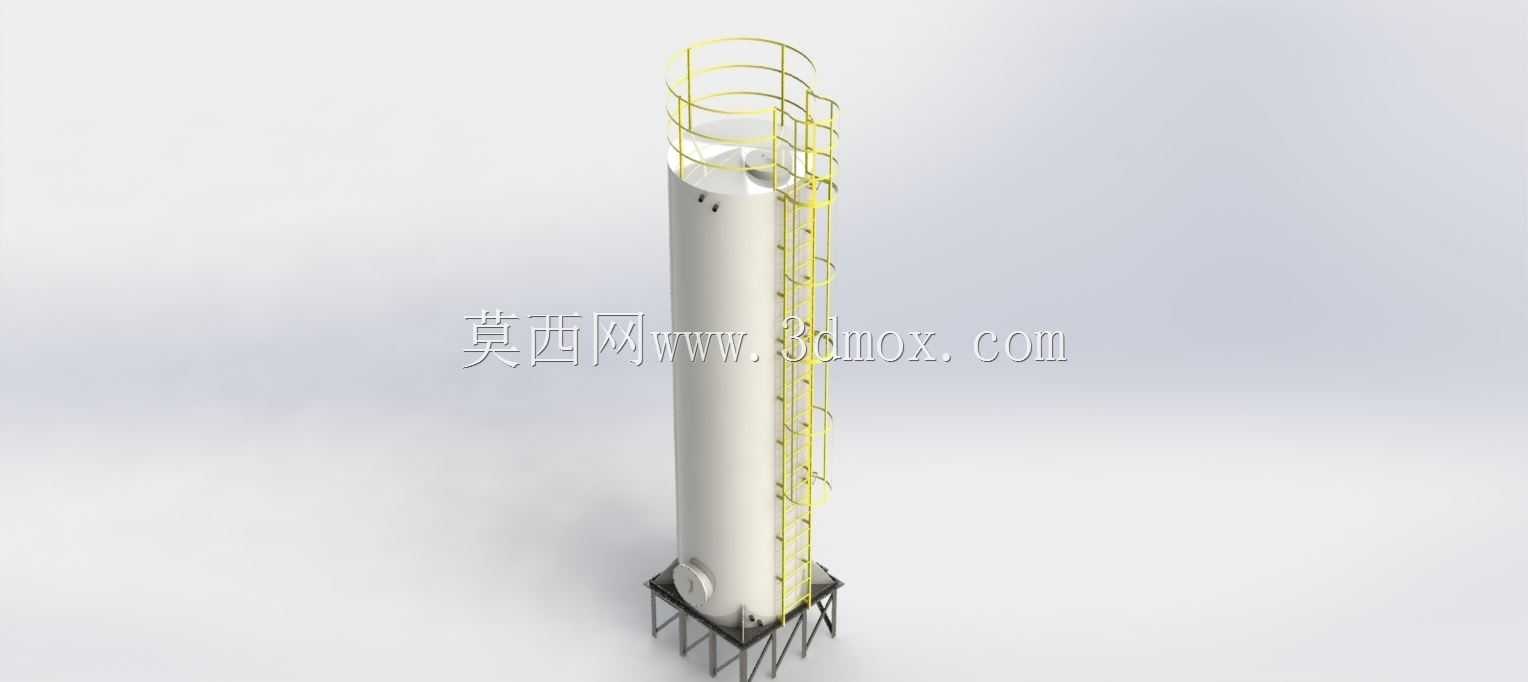

　　顶部区域设置环形安全护栏与直爬梯结构，爬梯沿筒体外侧垂直布置，每间隔一定距离设置护笼圈，完全满足高空作业的安全防护要求，方便运维人员定期登顶检查液位计、检修通气阀、清理顶部滤网等作业；顶部护栏采用分段式圆弧结构，贴合筒体顶部圆形轮廓，在保证防护范围全覆盖的前提下，尽可能减少顶部结构的迎风面积，降低户外强风环境下的风载荷对整体结构的影响。筒体侧面预留有进水口、出水口、溢流口、液位计安装口等标准法兰接口，接口位置根据常规供水管道的布置逻辑设置，进水口位于筒体上部，避免进水时冲击底部沉积物造成水体浑浊，出水口位于筒体下部锥形段上方，保证出水水位始终高于沉积层，溢流口高度与设计最高液位齐平，当进水控制系统故障时多余水体可从溢流口排出，避免筒体承压过高造成结构损坏。

　　支撑结构采用型钢焊接成的框架式支腿，支腿沿筒体底部圆周均匀分布，每个支腿底部设置地脚安装板，安装板上预留螺栓孔，可通过膨胀螺栓或者预埋螺栓与混凝土基础固定，安装时需要保证基础平面的水平度偏差在允许范围内，避免满水状态下结构偏载造成支腿变形。整体结构的外形尺寸设计充分考虑运输与现场安装的边界条件，筒体直径控制在常规公路运输的限宽范围内，整体高度可根据实际储水量需求调整，单节筒体长度适配标准板材的下料尺寸，减少板材拼接焊缝数量，降低加工制作的成本与焊接缺陷概率。

　　建模过程中对所有钣金件的折弯半径、焊缝预留间隙、法兰连接的螺栓间距都做了参数化设置，可根据不同储水量、不同风压等级的使用场景快速调整参数生成对应规格的模型，爬梯与护栏的构件均采用标准化型材库调用，符合相关结构设计规范的尺寸要求，支撑钢架的型材规格根据满水载荷加风载荷、雪载荷的组合工况做了强度校核，保证极端天气下的结构稳定性。筒体内部还预留了防腐层的厚度空间，实际制作时可根据存储水体的性质选择对应的防腐工艺，比如生活饮用水场景需采用食品级防腐涂层，工业供水场景可采用常规环氧防腐涂层，模型中也预留了液位传感器、自动进水阀的安装位置，方便后续拓展自动化供水控制功能，无需对主体结构做二次改动。
