斜顶式太阳能净水蒸馏装置结构设计

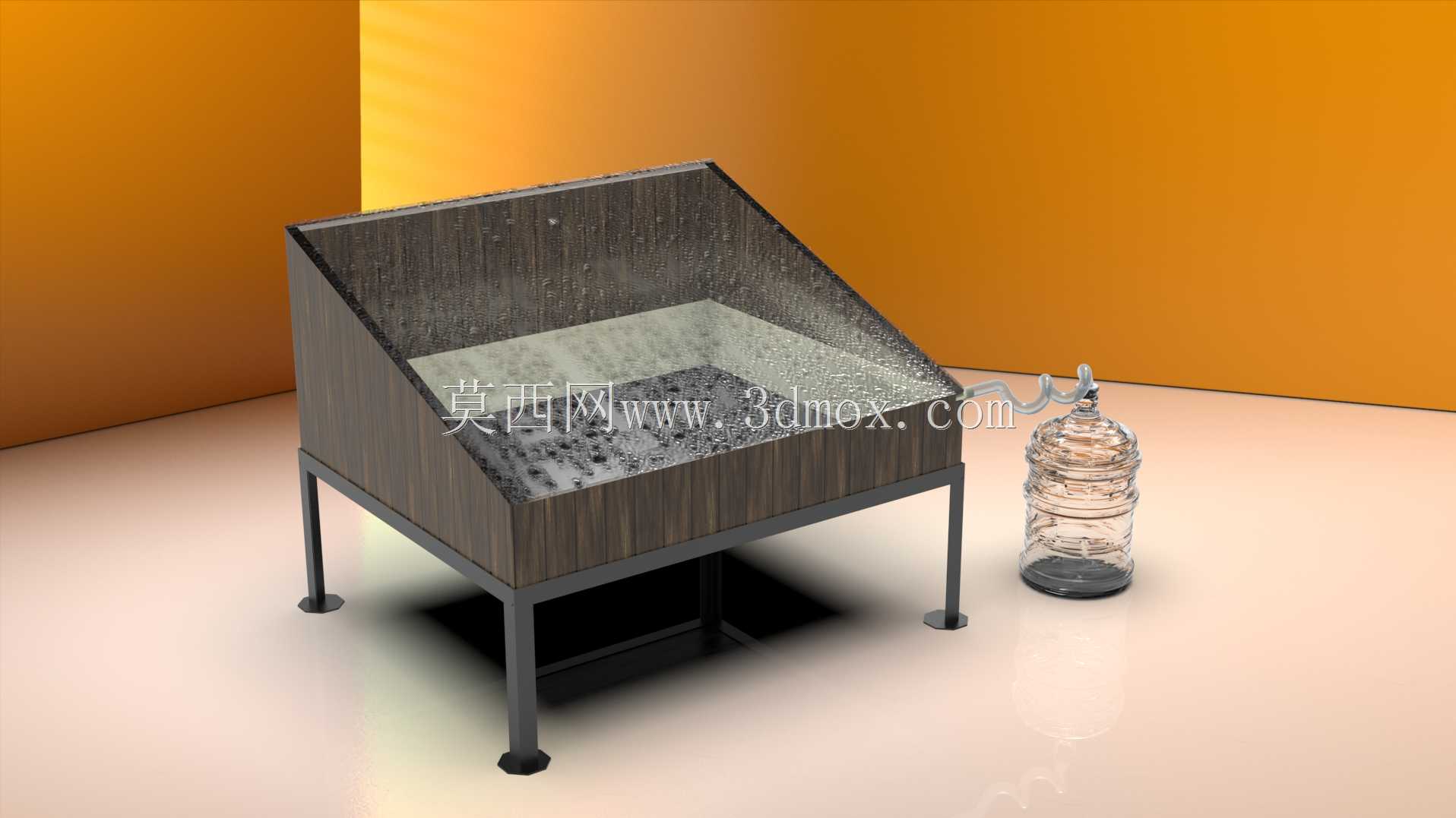

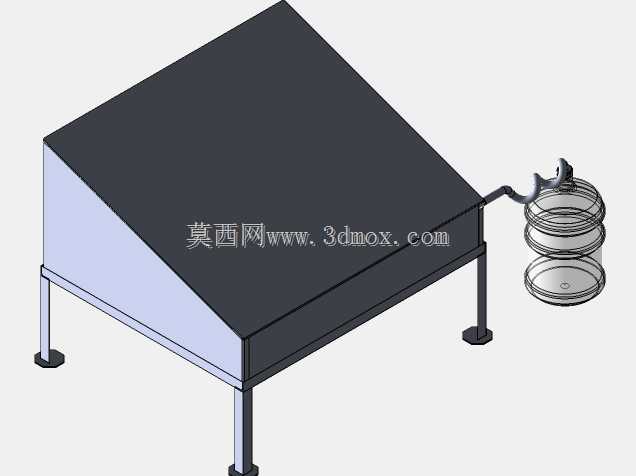

　　这款斜顶式太阳能蒸馏装置，核心面向无稳定供电的户外作业场景、偏远散居区域的分散式饮水需求，以及应急救灾场景下的临时净水供给，不需要外接能源输入，仅依靠太阳辐射的热能即可完成水的净化处理，适配缺乏净水基础设施的野外勘探、海岛驻守、户外露营等场景，也可作为家庭应急储水配套的净水单元使用。装置的核心工作逻辑是利用太阳辐射穿过透明顶盖加热浅盆内的待处理水源，让水分蒸发形成水蒸气，水蒸气接触温度相对更低的透明顶盖内表面后冷凝形成水珠，顺着倾斜的顶盖斜面汇集到集水槽内，最终通过导水管流入外置的储水容器中，整个过程不需要额外的动力部件，也没有复杂的电控结构，维护门槛极低，普通使用者仅需定期清理浅盆内的沉积杂质、擦拭透明顶盖表面的浮尘即可维持设备正常运行。从结构设计层面来看，装置主体采用上宽下窄的斜顶箱体结构，倾斜角度设置在35度到40度之间，这个角度既可以保证中低纬度地区正午时段的太阳辐射尽可能垂直入射到透明顶盖表面，最大化光能的吸收效率，也能让冷凝形成的水珠在重力作用下顺畅流向集水槽，不会因为坡度过小导致水珠滞留在顶盖表面重新滴落回原水腔，也不会因为坡度过大导致设备整体迎风面过大，在户外大风环境下出现倾覆风险。

　　设备的支撑结构采用四根独立的可调式金属支腿，支腿底部设置防滑减震的脚垫，一方面可以将整个蒸馏箱体抬离地面，避免地面潮气对箱体底部的腐蚀，同时减少地面热量传导导致的箱体热量流失，另一方面支腿的高度可以根据安装地面的平整度进行微调，保证整个箱体处于水平状态，让浅盆内的原水分布均匀，避免局部区域干涸影响蒸发效率。箱体的浅盆部分采用深色耐水材质制作，深色表面可以最大化吸收穿过透明顶盖的太阳辐射，快速提升盆内水温加快蒸发速度，盆体边缘做翻边密封结构，与透明顶盖的接触位置设置密封胶条，避免蒸发的水蒸气从缝隙处溢出，提升冷凝集水的效率。

　　透明顶盖采用高透光率的耐候材质，表面做疏水处理，冷凝形成的水珠可以快速在表面铺展并顺着斜面滑落，不会形成大面积的水膜影响光线的入射效率。集水槽设置在斜顶的最低侧边缘，槽体做微倾斜设计，让汇集的冷凝水可以自动流向导水管接口位置，导水管采用食品级的柔性软管连接外置储水瓶，接口位置做快拆设计，方便储水容器满溢时快速更换，也便于定期清理导水管内可能滋生的藻类。从安装边界来看，设备整体占地面积约0.8平方米，整体高度在1.2米左右，安装时需要选择周边无高大遮挡物的开阔区域，保证日间太阳直射时长不低于6小时，设备安装位置需要避开低洼积水区域，防止雨天积水浸泡支腿导致锈蚀，同时设备周边需要预留至少0.3米的操作空间，方便日常添加原水、清理沉积杂质、更换储水容器。

　　在实际使用过程中，待处理的原水可以是未经过滤的河水、雨水甚至轻度污染的水源，蒸发冷凝的过程可以有效去除原水中的重金属、细菌、泥沙等杂质，产出的水可以达到直饮标准，不过该设备的产水量受太阳辐射强度、环境温度、风速等因素影响较大，在晴朗的夏季正午时段单日产水量可以满足2到3人的日常饮水需求，在阴天或者气温较低的环境下产水量会明显下降，因此更适合作为分散式的应急供水设备，不适合作为大规模集中供水的主力设备。设计过程中也充分考虑了设备的拆装运输需求，整个装置的支腿与箱体之间采用快拆螺丝连接，透明顶盖与箱体之间采用卡扣式固定，不需要复杂的工具即可完成拆装，拆分后的部件可以平整堆叠，方便户外携带运输，所有与水接触的部件都采用耐腐、无毒的材质，长期接触水也不会析出有害物质，同时可以耐受户外紫外线照射，长期露天放置也不会出现快速老化脆裂的问题。
