深沟球滚动轴承装配结构三维建模

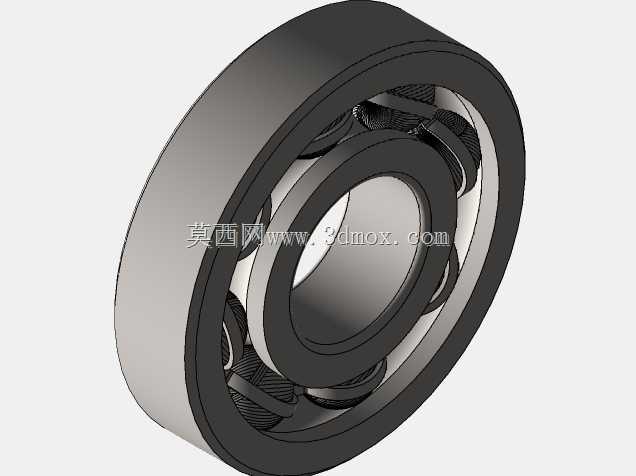

　　在各类旋转类机械装备的传动链路里，滚动轴承是承担径向载荷、降低轴系运转摩擦阻力的核心支撑部件，从普通民用家电的电机转轴，到工业生产线的输送辊道、机床主轴、减速机输入输出轴，再到工程机械、农业机械的行走机构转轴，几乎所有存在连续回转运动的机械结构中，都能看到这类轴承的应用场景。这套装配结构完整还原了深沟球轴承的全部组成构件，包含内圈、外圈、滚动钢球、保持架四个核心部分，建模过程中严格遵循常规通用轴承的装配约束逻辑，内圈与轴的配合面、外圈与轴承座孔的配合面都保留了符合工程选型习惯的公差参考基准，方便设计人员直接调用到自身的轴系设计方案中做装配干涉检查。

　　从实际使用的功能特性来看，这类深沟结构的滚珠轴承主要承受径向载荷，也可在一定范围内承受双向的轴向载荷，相比滑动轴承结构，它的启动摩擦阻力更小，运转过程中的润滑维护难度更低，互换性强，是目前工业领域应用范围最广的一类滚动支撑部件。建模时的设计思路完全贴合实际加工与装配的工艺逻辑：内圈的滚道曲率、外圈的滚道曲率都和滚动钢球的球面曲率做了匹配约束，保证钢球在滚道内滚动时的接触应力分布均匀，避免出现局部应力集中导致的早期点蚀失效；保持架的兜孔结构采用了等间距圆周阵列的排布方式，每个兜孔的间隙控制在合理范围，既可以将每颗钢球均匀分隔开，避免钢球之间直接接触产生额外摩擦与磨损，又不会限制钢球在兜孔内的自由滚动，保证运转过程的顺畅性。

　　外形尺寸与安装边界的处理上，模型严格参照通用深沟球轴承的标准尺寸系列做参数化构建，内圈的内径尺寸、外圈的外径尺寸、轴承的整体宽度尺寸都符合常规选型的尺寸规范，内圈一侧的定位挡肩、外圈对应的安装座孔挡肩的参考尺寸也在模型中做了隐含的边界预留，设计人员在做整机结构设计时，不需要额外调整轴承的安装位尺寸，直接按照模型的外轮廓尺寸预留轴承座孔、轴颈的加工尺寸即可，同时模型中各零件的装配间隙完全模拟实际装配状态，钢球与内外滚道之间保留了合理的工作游隙，既不会因为间隙过大导致轴系运转时出现径向窜动，也不会因为间隙过小导致运转温升过高出现抱死故障。

　　在实际的设备维护与选型场景中，这类轴承的装配结构模型还可以用来做装配工艺的演示参考，帮助现场装配人员理解轴承的安装顺序：通常是先将保持架与钢球组合件卡入内圈滚道，再压合外圈完成整体装配，安装时需要注意敲击力只能作用在配合的套圈端面上，不能通过滚动体传递敲击力，避免造成滚道或钢球的表面损伤。建模过程中对每个零件的倒角、圆角细节都做了还原，内外圈的端面倒角是为了安装时方便导入轴颈与座孔，同时避免锐边划伤安装人员或密封件，滚道边缘的圆角过渡则是为了降低热处理过程中的应力集中风险，提升轴承的整体疲劳寿命。对于做轴系设计的工程人员来说，调用这个装配模型可以快速完成轴系支撑位的布局，直接在装配环境中匹配轴的台阶高度、轴承端盖的压紧尺寸、密封件的安装空间，不需要从零开始绘制每个轴承零件，能大幅缩短结构设计的周期，同时避免因为自行建模时的尺寸偏差导致后续生产装配出现干涉问题。
