SKF643深沟球滚动轴承三维结构

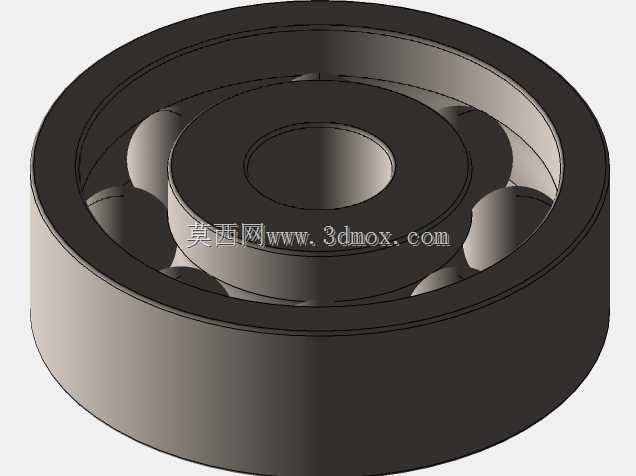

　　在各类需要支撑旋转轴、降低轴系运转摩擦系数的机械结构中，滚动轴承都是绕不开的核心基础部件，这款SKF643深沟球轴承的三维模型，完整还原了该类轴承的内外圈、滚动体、保持架的全部装配关系，能直接用于设备装配阶段的干涉检查、轴系载荷匹配校核工作。从实际应用场景来看，这类开式深沟球轴承常被用在中小型电机输出端、齿轮箱输入轴支撑、轻工输送线辊筒两端、小型泵类的转子支撑位置，主要承受径向载荷，也可在转速不高、轴向载荷不大的工况下承受一定比例的双向轴向载荷，相比同内径的其他系列深沟球轴承，643系列的外圈外径更厚、滚动体直径更大，对应的径向承载能力更强，适合中等载荷、连续运转的通用传动场景。

　　从设计思路上看，该模型严格遵循深沟球轴承的通用设计逻辑：内圈与轴采用过盈配合，安装时需通过热装或者压装的方式固定在轴颈位置，随轴同步旋转；外圈与轴承座孔采用过渡或者小间隙配合，起到固定旋转中心、承载并传递载荷到机座的作用；中间的球形滚动体沿内外圈的滚道均匀排布，通过滚动摩擦替代滑动摩擦，大幅降低轴系运转过程中的能量损耗；保持架将所有滚动体均匀分隔，避免滚动体之间直接接触产生额外摩擦与磨损，同时引导滚动体在滚道内正常运转，在非承载区还能对滚动体起到一定的保持作用，防止轴承在低速或者启停阶段滚动体脱落错位。

　　从安装边界来看，该轴承的内圈内径、外圈外径、装配总宽度都符合对应型号的标准尺寸规范，在做整机三维装配时，不需要额外调整安装位的尺寸公差，轴上的定位轴肩高度不能超过内圈的倒角尺寸，避免装配时轴肩与轴承内圈端面干涉，轴承座孔的挡肩高度同样要匹配外圈倒角尺寸，保证轴承安装到位后能被可靠轴向定位，同时预留出后续拆卸时拉马的卡爪位置，方便后期维护更换。做三维建模时，该模型的滚道曲率、滚动体直径与数量、保持架的兜孔间隙都按照实际产品的工程参数还原，在做轴系的运动仿真时，可以直接给内圈添加旋转驱动，模拟轴承运转过程中滚动体的公转与自转状态，也能配合有限元分析软件，给内圈施加对应工况的径向、轴向载荷，校核轴承滚道与滚动体的接触应力，验证选型是否匹配实际工况的载荷需求。

　　很多刚接触机械设计的工程师在做轴承选型时，容易忽略安装边界的细节，比如轴肩过高导致轴承无法拆卸，或者轴承座孔的配合公差选得太紧导致外圈被压变形，反而增大轴承运转时的摩擦阻力，这款三维模型把轴承的所有倒角、安装端面、滚道位置都做了清晰的结构还原，在装配阶段就能直观检查出安装位的设计问题，避免后续加工装配时出现干涉或者安装不到位的问题。另外这类开式深沟球轴承在实际使用时，通常需要配合轴承端盖、密封圈使用，在轴承腔室内填充对应牌号的润滑脂，保证滚动体与滚道之间有稳定的油膜，降低磨损、延长使用寿命，在三维装配时，可以直接以该轴承模型为基准，匹配对应的端盖、密封件、隔套等周边零件的尺寸，不需要反复核对二维图纸的尺寸参数，大幅提升整机设计的效率。
