塑料件装配用气动斜口剪切工具结构

　　在消费电子外壳注塑后处理、小家电塑料组件装配、汽车内饰塑料件修边这类产线场景里，这类气动剪切工具的出镜率一直很高，和手动水口钳比，它靠压缩空气驱动刃口闭合，长时间作业不会让操作工人出现手部劳损，剪切一致性也远高于手动工具，不会因为施力角度偏差导致塑料件切口发白、崩边。

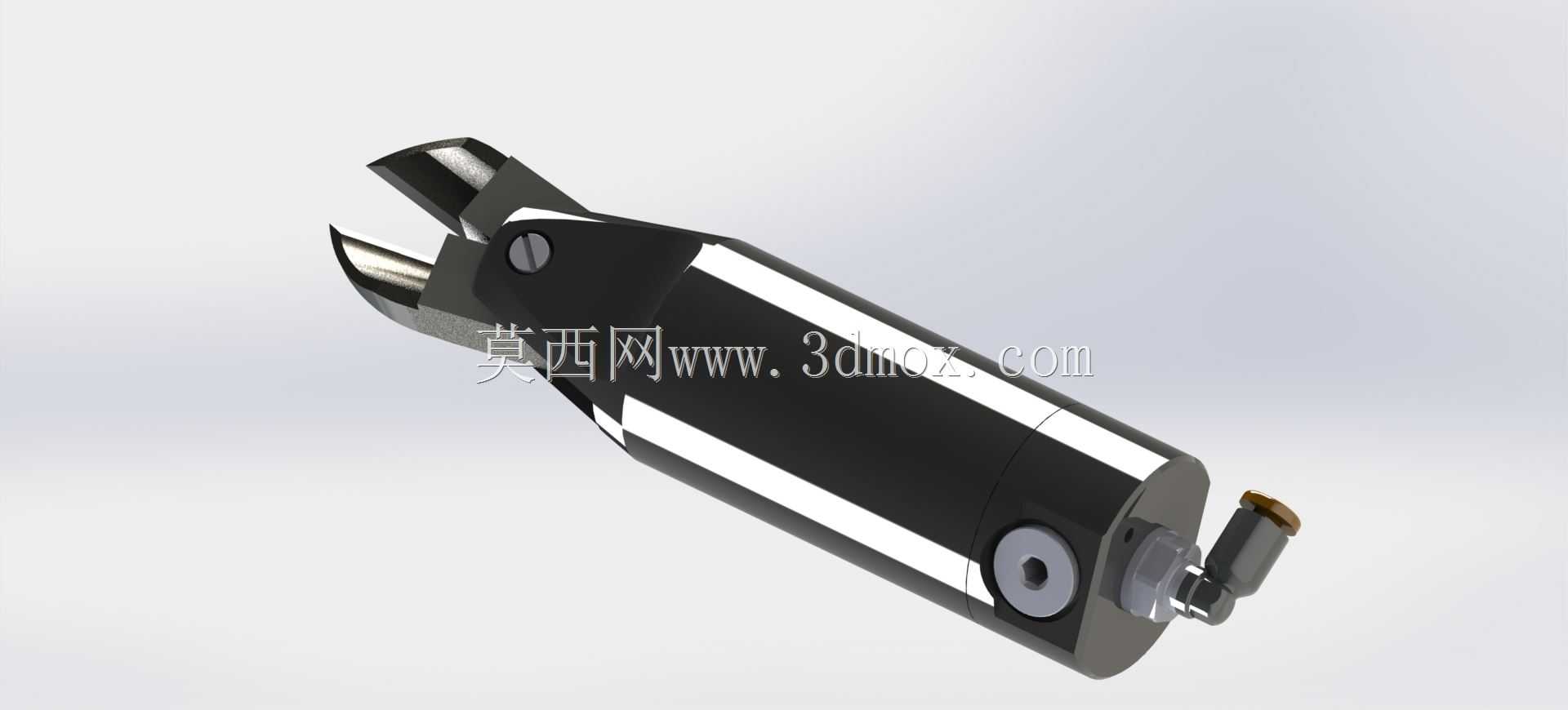

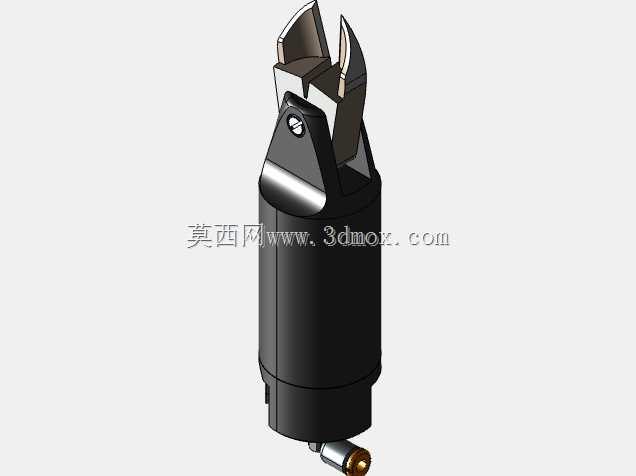

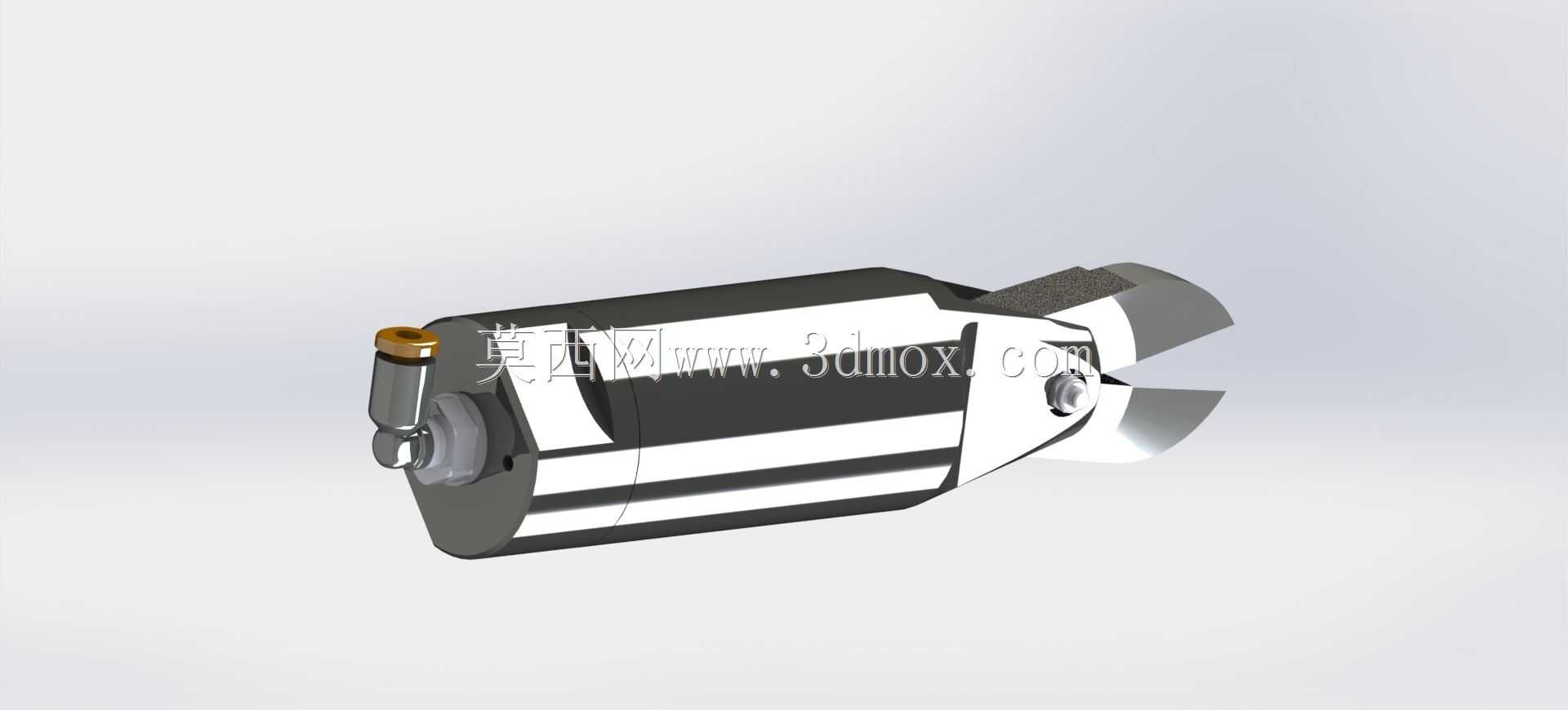

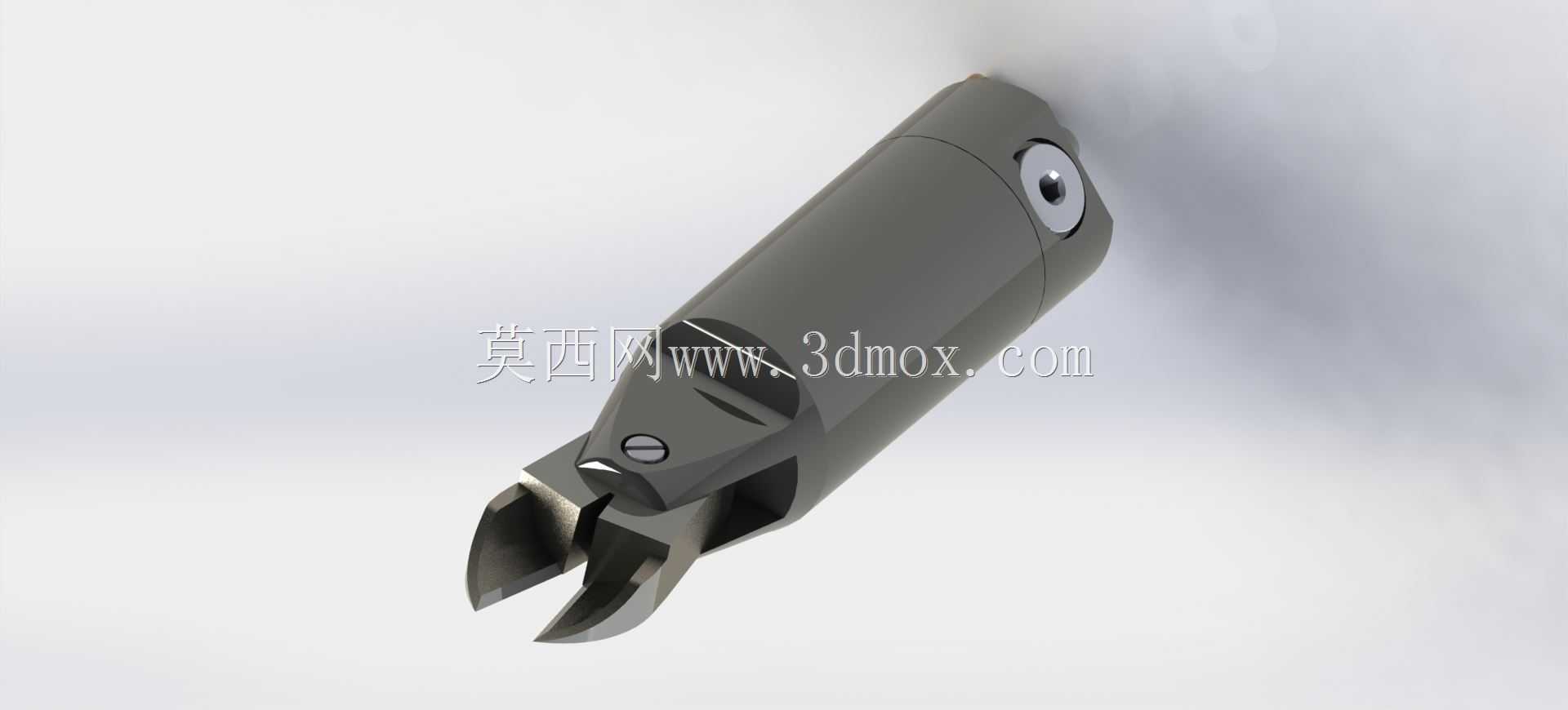

　　从结构设计逻辑来看，这款气动剪采用圆柱形缸体集成布局，把驱动活塞、复位弹簧、传动杠杆全部整合在同一条轴线上，整体外轮廓没有突出的磕碰棱角，在狭窄的装配工位里操作时，不会剐蹭周边的工装夹具或者待装配工件。缸体尾部预留的进气接口采用标准内螺纹规格，可直接对接车间常规的6mm气动快插接头，不需要额外做转接件，接入0.5-0.7MPa的常规车间压缩空气气源即可正常工作，不需要单独配置增压或者减压回路。

　　刃口部分采用斜口错位设计，动刃和定刃的贴合间隙控制在0.02mm以内，剪切时可以先刺破塑料表层再逐步完成切断，针对ABS、PP、PC这类常用注塑塑料，剪切直径3mm以内的注塑水口、装配定位销时，切口平整无毛刺，不需要后续做二次修边处理。刃口和缸体之间采用杠杆式传动结构，把活塞的直线推力转化为刃口的闭合剪切力，传动比经过匹配计算，在常规气源压力下，刃口输出的剪切力可以达到1200N，足够应对常规塑料装配场景下的剪切需求，同时杠杆结构的行程做了限位设计，刃口完全闭合后不会出现过度碰撞，能有效延长刃口的使用寿命。

　　安装适配性上，这款气动剪的缸体外径为统一圆柱面，既可以手持操作，也可以配套标准的夹具固定在自动化装配工位上，配合机械手完成自动剪切作业，缸体表面的粗糙度控制在Ra1.6，夹持时不会出现打滑偏移。整体长度控制在120mm左右，最大外径28mm，在密集排布的多工位装配线上，相邻工位的工具不会出现干涉，操作时手部握持的位置距离刃口的安全距离足够，不会出现误碰刃口的安全隐患。

　　日常维护层面，缸体前端的刃口固定螺丝采用标准内六角规格，刃口磨损后可以快速拆卸更换，不需要拆解整个缸体结构，日常只需要定期从进气口滴入少量气动工具专用润滑油，就可以保证内部活塞和密封件的使用寿命，不需要做复杂的日常保养。复位弹簧采用不锈钢材质，长期在车间有少量切削液、塑料粉尘的环境下工作，也不会出现锈蚀卡滞的问题，适配多数轻工制造装配车间的作业环境。

　　在实际产线应用中，这类气动剪除了处理塑料水口，还可以完成细铜丝、薄塑料扎带的剪切作业，在线束装配工位也能通用，不需要单独配置多种剪切工具，减少工位上的工具种类，降低工人换工具的辅助时间。刃口的开合角度做了优化，空行程阶段刃口快速闭合，接触工件后剪切力平稳释放，不会出现冲击力过大导致塑料件被压裂的问题，针对薄壁塑料件的剪切作业也能稳定完成，不会对工件本体造成损伤。
