卡入式SL固定夹结构设计方案

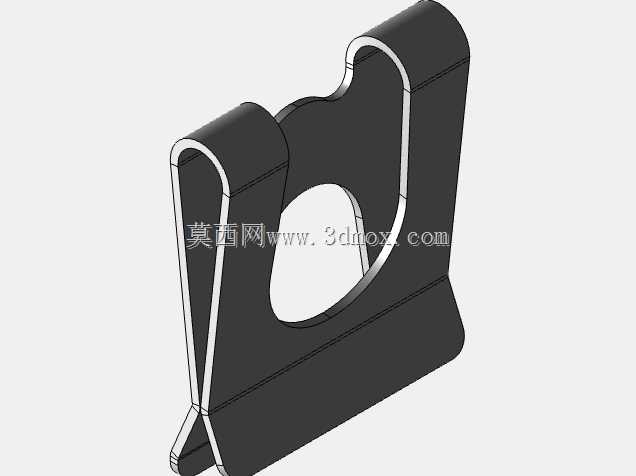

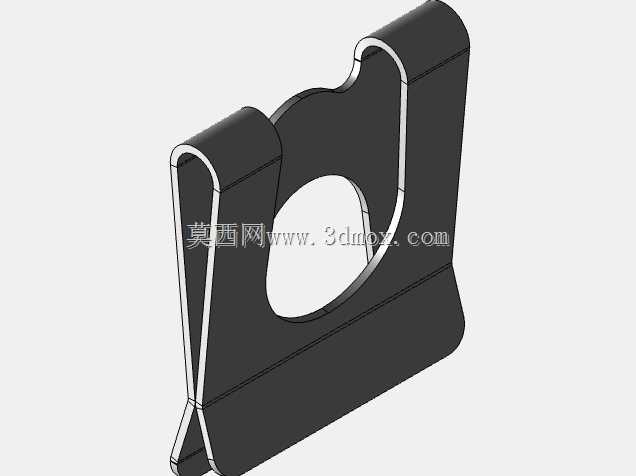

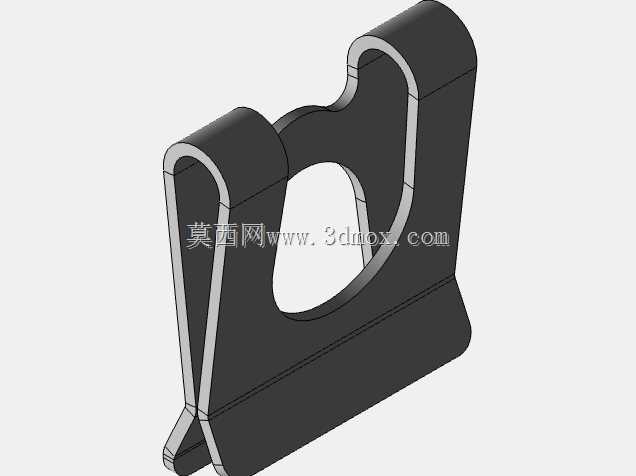

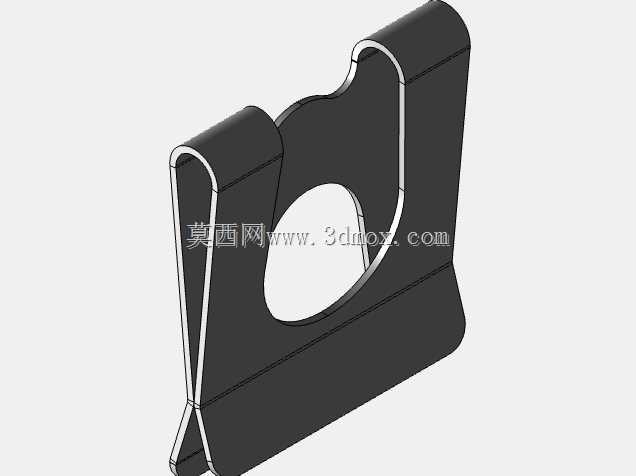

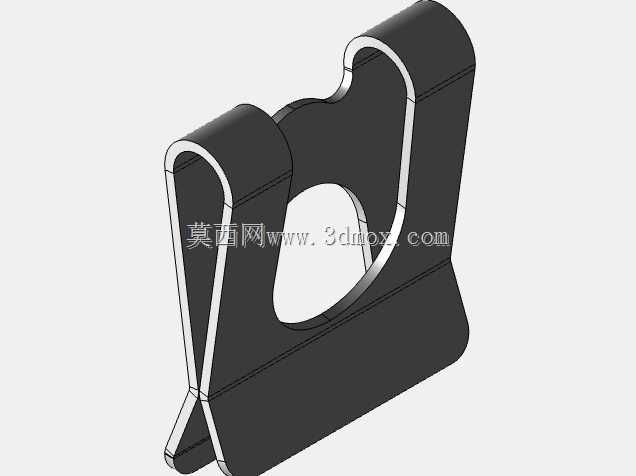

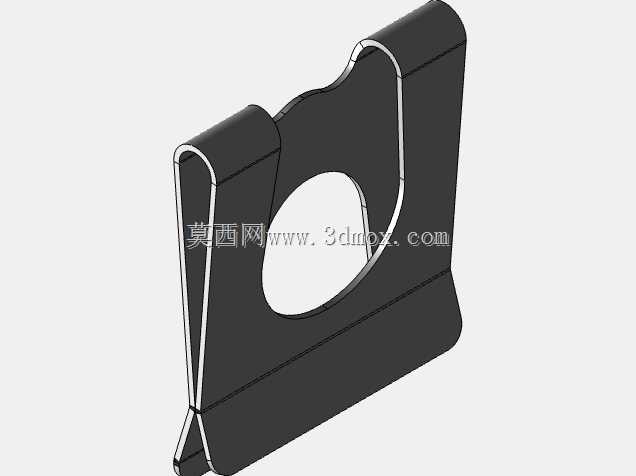

　　在车辆内饰装配、小型机械设备面板固定的场景里，这类卡入式固定夹的使用频率远超常规螺纹紧固件，很多一线装配工更愿意选这类零件，核心原因就是它不需要额外配套螺钉、螺栓或者焊接工序，对准安装孔位按压到位就能完成锁紧，单工位的装配耗时能压缩到螺纹连接的五分之一，在批量流水线装配环节能大幅降低人工操作强度。从结构设计逻辑来看，这个固定夹采用对称式的一体成型结构，主体的支撑臂做了圆弧过渡的弯折处理，两个底部的卡脚是核心的锁紧结构，卡脚外侧做了微小的倒扣斜角，当按压固定夹穿过安装面板的预留孔时，卡脚受孔壁挤压向内产生弹性形变，完全穿过孔位后弹性复位，倒扣结构卡在面板背面，同时上部的两个弧形挂耳可以托住需要固定的装饰件或者管线，中间的圆形避让孔是为了避开安装位上的凸起柱或者走线空间，避免装配时出现结构干涉。

　　做结构建模的时候要特别注意安装边界的尺寸匹配，首先要确认待固定面板的厚度范围，卡脚的倒扣高度要比面板厚度大0.2到0.3毫米，既保证锁紧后不会出现松旷异响，又不会因为过盈量太大导致按压装配时需要的力过大，甚至压裂塑料材质的装饰面板。两个支撑臂的壁厚要根据使用场景的承重需求调整，如果是固定车辆上的内饰装饰板，壁厚控制在1.2到1.5毫米就能满足强度要求，同时保留足够的弹性形变空间，如果是用来固定工业设备上的小型金属面板，壁厚可以加到2毫米，提升整体的抗剪切强度，避免设备运行时的振动导致固定夹断裂。上部挂耳的内圆弧尺寸要和被固定件的外径匹配，比如固定圆形线束的时候，圆弧半径要比线束半径大0.5毫米，方便装配时卡入，同时挂耳的开口处做了向外的翻边导向，不需要刻意对准就能顺利把被固定件压入挂耳内。很多新手设计这类卡入式紧固件的时候容易犯两个错误，一是忽略了材料的弹性极限，把卡脚的形变角度设计得过大，导致装配时卡脚产生塑性变形无法复位，锁紧力完全失效；二是没有在弯折处做应力释放的圆角，反复拆装几次之后弯折位置就会出现应力断裂。

　　实际应用中，这类固定夹除了车辆内饰装配，还常用在低压电气柜的内部线槽固定、小型自动化设备的外壳面板快装、家用电器的内部组件定位，不需要额外的安装工具，后期维护拆卸的时候只需要用平口螺丝刀把两个卡脚向内拨开就能取下，不会破坏安装面板的漆面或者结构。建模过程中要把所有的弯折圆角做统一规范，避免出现尖锐的直角结构，一是减少冲压加工时的应力集中，提升零件的疲劳强度，二是装配时不会划伤操作人员的手，也不会刮破被固定的线束绝缘层。中间的圆形避让孔除了避位作用，还能减轻零件自身的重量，在批量使用的时候能降低不少材料成本，同时孔位的边缘也要做微小的倒角处理，避免裁切时产生的毛刺影响装配精度。

　　两个底部卡脚的底面要做平面度要求，保证锁紧后和安装面板背面完全贴合，不会出现倾斜导致的固定夹受力不均，挂耳的支撑面和卡脚的定位面之间的平行度公差要控制在0.1毫米以内，避免被固定件安装后出现歪斜，影响整体的装配外观。在不同的使用场景下，还可以对基础结构做微调，比如在有防腐需求的户外设备上使用时，可以在表面增加镀锌或者喷塑的处理层，建模时预留0.05到0.1毫米的涂层厚度，避免处理后尺寸超差无法装配；如果是在有持续振动的设备上使用，可以在挂耳的内圆弧面增加微小的防滑凸点，提升和被固定件之间的摩擦力，避免长期振动导致被固定件从挂耳中脱出。
