有限空间内带输送机的仓库布局三维设计

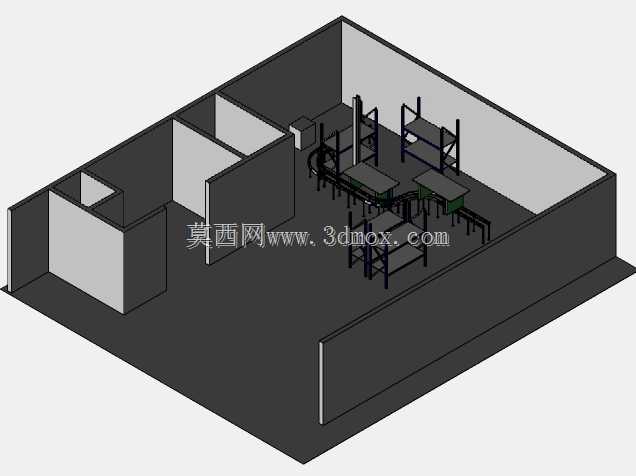

　　这套三维布局方案针对中小面积仓储作业空间的规划痛点搭建，核心解决存量仓储场地改造时，作业动线与存储区、输送设备的排布冲突问题。在实际的中小制造企业仓储环节，很多场地并非标准化大跨度仓库，往往存在墙体边界不规则、可用净空有限、需要同时兼顾物料暂存、线边输送、临时作业区的复合需求，常规的标准化仓储布局方案很难直接套用，很容易出现通道过窄、输送设备转弯半径不足、货架取货动线交叉的问题。从模型呈现的结构来看，整个空间采用轻质隔断做功能分区，靠近内侧墙体的区域排布高位货架，用于存放整箱的待转运物料，货架的排布预留了足够的叉车作业回转边界，单组货架之间的通道宽度匹配手动液压搬运车的通行需求，避免出现设备无法转弯、取货时剐蹭货架立柱的问题。

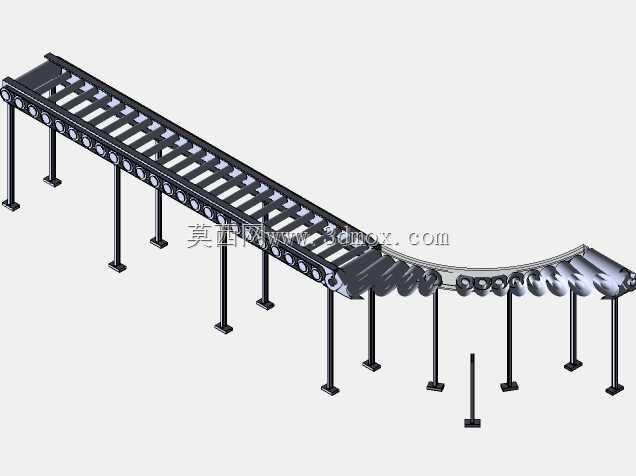

　　输送线的排布沿着作业区的长边延伸，避开了主通行通道，输送线的进料端对接货架侧的理货区，出料端延伸到靠近隔断的作业工位旁，工位旁配套设置了简易作业台，用于物料的临时分拣、核对，作业台的高度与输送线的工作面高度保持齐平，减少作业人员搬抬物料的高度差，降低长期作业的疲劳度。设计过程中优先梳理了整个仓储空间的作业动线：物料从入口进入后，先通过主通道运送到货架存储区，需要上线分拣的物料通过输送线转运到作业工位，分拣完成的物料再通过另一侧的通道运出，整个动线没有交叉折返，避免了不同作业环节的人员、搬运设备互相干扰。

　　隔断的设置没有采用全高封闭结构，下半部分为实体挡板，上半部分预留通透空间，既可以划分不同的功能区域，避免作业区的杂物随意散落到存储通道，也不会遮挡整个空间的视线，方便现场管理人员观察各个区域的作业状态。输送线的支架采用标准化型材搭建，支脚的高度预留了地面找平的调节余量，即使现场地面存在一定的平整度误差，也可以通过调节支脚保证输送面的水平度，避免物料在输送过程中出现跑偏、卡滞的问题。货架的选型匹配存储物料的单箱重量，横梁的跨度没有做过大的设计，避免长期承载出现横梁下挠的问题，货架的最下层预留了一定的离地高度，避免地面返潮时直接接触物料，同时也方便日常的地面清洁作业。

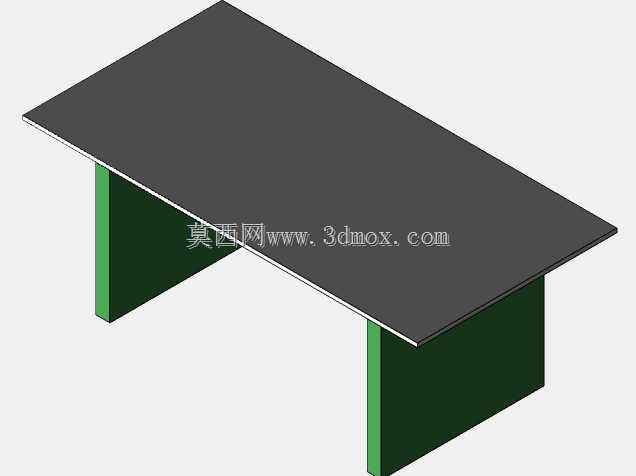

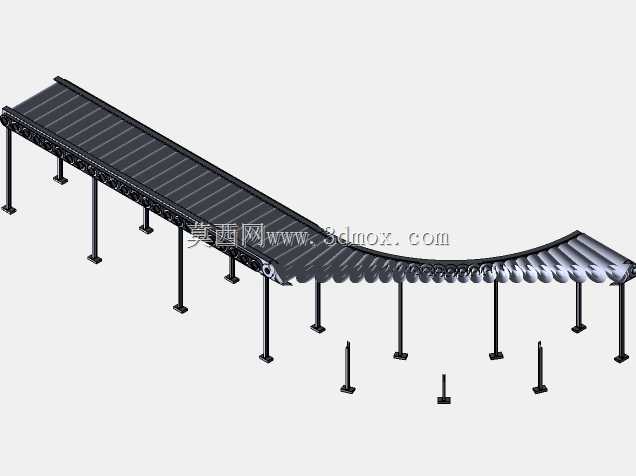

　　整个布局的边界尺寸严格贴合场地的内墙轮廓，没有出现设备超出墙体边界、与建筑立柱干涉的问题，所有设备与墙体之间都预留了安装检修的间隙，方便后期设备维护时拆卸部件、更换易损件。在排布输送线的转弯段时，特意调整了转弯半径，匹配常用周转箱的通过尺寸，避免周转箱在转弯位置被导轨卡住，输送线的驱动端设置在靠近墙体的一侧，既不占用主作业空间，也方便后期检修时接电、维护驱动部件。作业台的下方预留了工具存放的空间，作业人员可以将常用的打包工具、扫码设备放置在台架下方，不需要额外占用台面的操作空间，台面边缘做了挡边设计，避免小件物料从台面滑落。整个空间的主通道宽度满足双向通行的需求，即使在物料进出的高峰期，搬运设备与作业人员也可以顺畅通行，不会出现拥堵的情况。从建模的细节来看，所有设备的安装位置都标注了与墙体、相邻设备的相对尺寸，现场施工时可以直接按照模型的尺寸放线定位，不需要反复测量调整，能够大幅缩短场地改造的施工周期，减少布局调整带来的停工时间。
