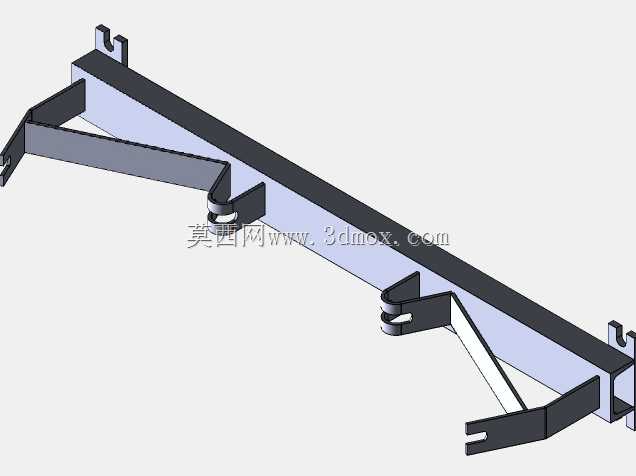

框架式承载滚轮输送支架外观结构设计

　　从结构设计逻辑来看，该构件采用折弯钣金拼焊的框架主体作为核心承载基体，选材上优先选用常规冷轧钢板做折弯成型，侧边的安装挂耳做了外翻折弯加强处理，挂耳上预留的安装槽孔采用长圆孔设计，能够适配安装现场的孔位偏差，降低现场安装的对位难度，不需要在安装时反复扩孔调整。框架的斜向支撑筋采用三角形稳定结构布置，在不额外增加整体板材厚度的前提下，大幅提升框架整体的抗扭、抗弯性能，避免长时间承载后出现框架下挠变形的问题，保障滚轮安装面的平面度始终维持在合理公差范围内。在离散制造车间的物料转序环节，这类框架承载滚轮输送构件常作为整线输送系统的侧边承载单元使用，区别于整段集成的重型输送线，该类构件更适配短距离、工位间的轻型物料转接场景，常见于电子组装线旁的半成品周转、汽配加工工位的工件临时输送、包装线前段的物料导送环节，不需要额外配置复杂的动力驱动组件，依靠工件自身重力或者人工推送即可完成物料的定向移动，能有效降低工位间的搬运强度，减少工件周转过程中的磕碰损伤。

　　构件上预留的滚轮安装位采用开口式卡槽设计，不需要额外制作复杂的安装座，滚轮轴可以直接卡入卡槽内完成定位，后期维护更换滚轮时不需要拆解整个框架结构，只需要将对应位置的滚轮轴从卡槽中取出即可完成更换，大幅降低后期运维的时间成本。从安装边界尺寸来看，该构件的整体长度适配常规1米到1.2米的工位间距，框架截面高度控制在150毫米以内，不会占用过多的工位垂直空间，侧边挂耳的安装孔距匹配行业通用的40系列、50系列铝型材输送线支架的安装孔位，可以直接外挂在现有输送线的侧边作为辅助导送结构，也可以多段拼接组成更长的无动力输送段，拼接时相邻框架的对接面采用平面贴合设计，拼接处的滚轮安装位保持同轴度公差，避免工件输送到拼接位置时出现卡滞、跳动的问题。

　　设计过程中特意对框架的边缘做了折边钝化处理，所有外露的钣金切割边都做了内折或者倒钝处理，避免现场操作人员调试、维护时被锋利的板材边缘划伤，符合机械设备安全设计的相关规范要求。框架表面的处理工艺可以根据使用场景选择喷塑或者镀锌处理，在干燥的常规车间环境下采用喷塑处理即可满足防锈需求，在潮湿或者有轻微腐蚀的工况下可以选择热镀锌处理，提升构件的整体使用寿命。不同于重型动力输送线的厚重结构，该构件整体自重较轻，单人即可完成搬运、安装调整，不需要借助吊装设备，非常适合现有生产线的后期改造升级，不需要对原有生产线的主体结构做大规模改动，只需要通过螺栓将挂耳固定在原有线体的支架上即可投入使用。

　　在实际选型应用中，需要根据输送工件的单重核算框架的承载能力，单段构件的额定承载控制在每米50公斤以内时，框架的变形量可以控制在0.5毫米每米以内，完全满足轻型工件的输送需求，如果需要承载更重的工件，可以通过增加斜向支撑筋的数量、适当提升板材厚度的方式调整结构，不需要改动整体的安装接口尺寸，具备较强的适配扩展性。构件上的滚轮安装位间距可以根据输送工件的底部尺寸灵活调整，确保输送过程中工件底部始终有至少三个滚轮同时接触支撑，避免工件出现倾斜、卡料的问题，对于底部平整度较差的工件，还可以在卡槽内调整滚轮的安装高度，保证所有滚轮的支撑面处于同一水平面，提升输送过程的顺畅度。
