BF12型丝杠支撑固定座结构设计

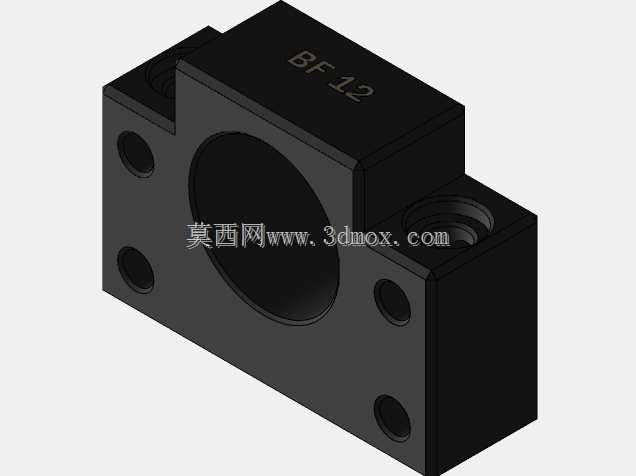

　　这款BF12规格的支撑座，是滚珠丝杠传动副里常用的端部固定支撑构件，日常在数控滑台、小型自动化移栽设备、桌面级数控加工设备的传动链路里出镜率极高，主要承担丝杠端部的径向与轴向载荷约束，避免丝杠运转过程中出现径向跳动、轴向窜动，保障传动精度的稳定性。从结构设计逻辑来看，整体采用方块式本体设计，本体上的中心大通孔是用来容纳配对角接触轴承或者深沟球轴承的安装位，轴承装入后通过端盖或者锁紧结构实现轴向压紧，中心孔的同轴度公差直接决定了丝杠装配后的回转精度，建模时特意将中心孔与安装基准面的垂直度公差控制在0.01mm以内，避免装配后丝杠出现别劲、运转卡滞的问题。

　　本体两侧延伸出的带孔安装耳，是用来将整个支撑座固定在设备安装基板上的结构，四个安装孔采用沉孔设计，装配时内六角螺丝可以完全沉入沉孔内，不会突出安装面干涉其他部件的运动轨迹，安装孔的孔位间距严格匹配行业通用的BF12支撑座安装尺寸，替换现有设备上的同规格配件时不需要重新打孔攻丝，直接对位安装即可。本体侧面的螺纹孔是用来安装锁紧顶丝的，当轴承装入中心孔、丝杠轴端穿入轴承内圈后，拧紧顶丝可以顶住轴承外圈或者丝杠轴端的定位台阶，防止高速运转过程中轴承出现轴向移位，也能抵消部分丝杠传动时产生的轴向反作用力。

　　从安装边界来看，这款支撑座的整体外形方正，没有多余的外凸结构，安装时只需要在基板上预留对应长宽的安装平面，保证安装面的平面度在0.02mm以内即可，中心孔的高度尺寸匹配同规格丝杠的中心高设计，和对应的螺母座、从动端支撑座配合时，不需要额外调整高度差就能保证丝杠的同轴度。在实际应用场景里，这类支撑座多用于轻载、中低速的传动场景，比如3C产品组装设备的送料滑台、小型数控雕刻机的XYZ轴传动端、自动化检测设备的平移模组，相比一体式的支撑结构，这种分体式方块支撑座的加工难度更低，轴承更换维护也更方便，只需要拆开侧面的顶丝、卸下安装螺丝就能整体拆下，不需要拆解整个传动链路。

　　建模过程中特意对安装孔的沉孔深度、中心孔的轴承配合公差做了参数化设置，不同加工精度要求的场景下，可以直接修改参数调整配合松紧度，比如高速运转场景可以适当调大轴承外圈与中心孔的间隙，采用间隙配合降低轴承发热抱死的概率；重载场景则可以调整为过渡配合，提升支撑刚性。另外本体的边角处都做了小尺寸的倒角处理，既避免加工完成后边角的锐边划伤装配人员，也能减少热处理过程中边角处的应力集中，提升零件的整体结构强度，不会因为长期受交变载荷出现边角开裂的问题。
