对夹式手动蝶阀三维结构设计

　　这款手动对夹式蝶阀的结构设计，核心围绕中小口径管路的流体通断控制需求展开，在民用给排水、轻工流体输送、小型化工支路、暖通循环水系统中都有广泛适配场景，相比同口径闸阀、截止阀，它的结构长度更短，安装占用的轴向空间极小，非常适合管路排布紧凑、安装操作空间受限的工况。从功能实现逻辑来看，它依靠绕阀杆旋转的圆盘形阀板完成启闭动作，阀板旋转90度即可实现全开到全关的行程切换，操作行程短，手动驱动时不需要施加过大的操作力矩，日常运维中普通操作人员无需借助额外辅助工具就能完成开关操作。

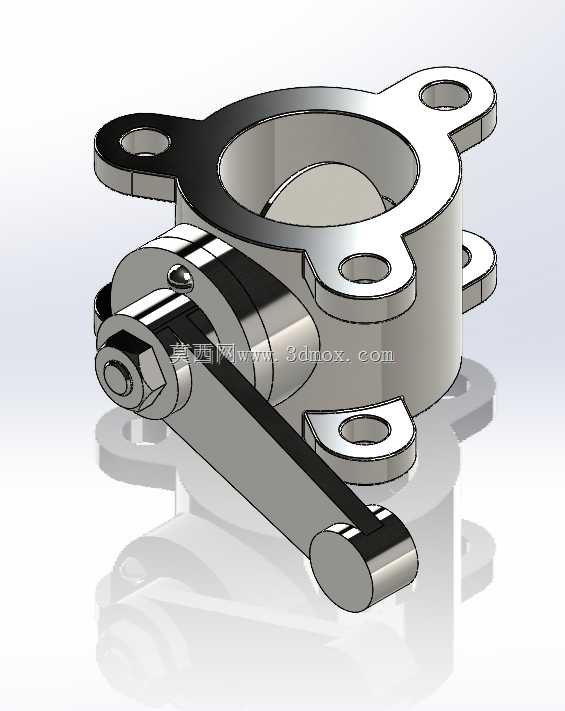

　　设计阶段首先敲定的是对夹式的连接结构，阀体两端延伸出带安装孔的凸耳法兰，安装时直接夹在两端管路法兰之间，穿装螺栓完成固定，不需要在阀体上加工完整的法兰密封面，既压缩了阀体整体的轴向尺寸，也减少了阀体的材料消耗，降低整体制造成本。安装边界的尺寸设定上，四个安装孔的孔位中心距严格匹配对应压力等级的管路法兰标准，确保现场安装时不需要额外加工适配连接件，能够直接对接现有管路；阀杆的伸出位置做了轴肩定位结构，避免阀板在受压时出现轴向窜动，保证密封面的贴合精度。

　　驱动端采用直柄式手动操作手柄，手柄末端做了圆弧过渡的握持结构，表面设置防滑棱，操作时握持手感更稳定，不会因为手滑出现操作失误；手柄与阀杆的连接采用扁方定位加锁紧螺钉的固定方式，能够传递足够的操作扭矩，长期使用也不会出现手柄与阀杆打滑松脱的问题。密封结构的设计上，阀板外缘与阀体内腔的密封面采用线接触密封形式，相比面接触密封，它的启闭力矩更小，密封面的磨损更均匀，长期使用后的密封可靠性更稳定；阀杆与阀体的配合部位设置了轴封结构，避免管路内的流体从阀杆配合间隙向外渗漏。

　　结构细节处理上，阀体的流道做了平滑过渡设计，没有突兀的台阶或锐角结构，流体通过时的流阻更小，不容易在阀体内腔形成介质淤积，适合输送带有少量细小固体颗粒的流体介质；阀板的回转中心做了偏心优化，当阀门开启时阀板能够快速脱离密封面，减少密封面之间的摩擦行程，延长密封件的使用寿命。从建模的结构逻辑来看，所有配合部位都预留了合理的装配间隙，阀杆与阀体的转动配合间隙控制在合理公差范围内，既保证转动灵活无卡滞，也不会因为间隙过大出现晃动影响密封精度；手柄的转动行程设置了机械限位结构，当阀板旋转到全关或全开位置时，手柄会被阀体上的限位块挡住，避免操作时旋转过位导致阀板密封面磕碰损伤。实际选型适配时，这款结构的蝶阀适合公称压力不超过1.6MPa、工作温度在-10℃到120℃之间的水、油品、弱腐蚀性流体管路，不适合用于高磨损性的浆料输送或者高温高压的工况场景。安装过程中需要注意，对夹式安装时要保证两端法兰的密封面与阀体端面平行，螺栓要对角均匀拧紧，避免因为受力不均导致阀体变形，出现阀板卡滞或者密封泄漏的问题；日常维护时只需要定期检查阀杆轴封的渗漏情况，不需要对整体结构做拆解维护，运维成本极低。
