直角弯管带法兰安装座管路结构

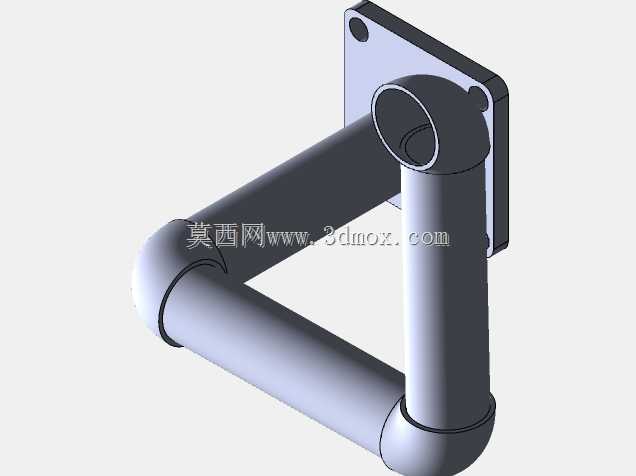

　　在工业流体输送系统的布局设计中，受设备安装空间、介质流向转向需求限制，带安装固定结构的直角弯管是管路排布里极为常用的组件，这类构件的设计合理性直接影响管路的安装效率、运行稳定性与后期维护便捷度。这款直角弯管结构采用90度转向的管路走向设计，一端集成方形法兰安装座，可直接通过螺栓固定在设备侧壁、墙体或支架立面上，无需额外设计独立的管路固定支架，能大幅压缩管路安装所需的空间占用，尤其适合紧凑型设备内部的管路排布、狭小设备舱内的介质通路搭建场景。

　　从结构设计逻辑来看，方形法兰安装座上预留了两个对称的安装通孔，孔位间距经过适配常规M6-M8规格的紧固件设计，安装座与管路衔接处做了圆弧过渡加厚处理，避免管路与安装座连接位置出现应力集中问题，在管路承受介质压力冲击、设备运行带来的振动载荷时，能有效降低衔接位置开裂、泄漏的风险。管路主体采用等径圆管结构，弯头位置采用大曲率半径的圆弧过渡设计，相比直角锐弯的管路结构，能大幅降低介质在转向位置的流阻损失，减少介质输送过程中的压力损耗，同时避免介质内的固体杂质在弯头位置沉积堵塞，对于输送含微小颗粒的流体介质、有粘度的工艺流体场景有更好的适配性。

　　在安装边界的设计考量上，法兰安装座的基准面与垂直段管路的轴线保持严格的垂直度公差，安装后垂直段管路可保持竖直走向，水平段管路与安装基准面保持平行，能保证管路对接其他组件时的同轴度要求，避免强行对接带来的管路附加应力。管路两端的接口采用标准等径圆口设计，可适配常规的快插接头、卡套接头或焊接对接需求，无需对接口进行二次加工即可完成与上下游管路的连接。从实际应用场景来看，这类带安装座的直角弯管可广泛应用在小型液压站的油路排布、气动控制系统的气路搭建、小型水处理设备的水路连接、实验装置的流体通路设计中，相比采用独立弯头加管卡的固定方式，集成式的法兰安装座结构能减少管路系统的零件数量，降低装配环节的工作量，同时整体结构的刚性更好，在设备移动、运输过程中不易出现管路移位、接头松脱的问题。

　　在建模过程中，这类结构需要重点关注弯头位置的曲率连续性，保证管路内壁光滑无台阶，避免介质流动时产生紊流；安装座的安装孔位需要与管路轴线保持精准的位置公差，保证安装后管路的走向精度；管路壁厚的设计需要匹配对应输送介质的压力等级，在保证结构强度的前提下尽可能控制整体重量，减少安装座的承载负荷。另外，管路与法兰安装座的衔接位置做了一圈贴合法兰面的加强凸缘，进一步提升连接位置的结构强度，即使在管路承受侧向载荷时，也能将力均匀分散到整个法兰安装面上，避免局部应力过大导致的结构损坏。
