带阵列镂空结构的圆筒形壳体设计

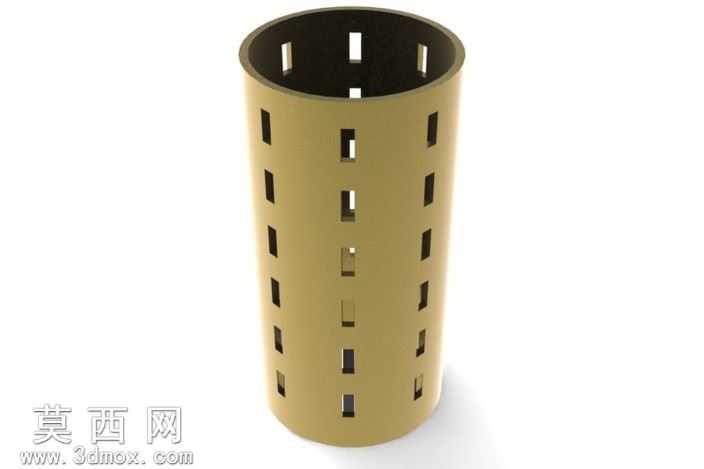

本作品为一款带规则阵列镂空结构的圆筒形薄壁壳体，整体建模过程围绕三维特征的阵列逻辑与包覆成型思路展开，适合作为特征建模练习的典型案例。建模初期首先确定圆筒的基础尺寸参数，通过拉伸凸台命令生成等壁厚的基础筒体，保证筒体的同轴度与壁厚均匀性，为后续特征加工提供规整的基础实体。在处理筒壁镂空结构时，首先在平面基准面上绘制单组矩形镂空的基础草图，定义好镂空的长宽尺寸与边角过渡参数，避免尖锐应力集中问题，随后通过包覆特征命令将平面草图映射到圆柱曲面上，将平面轮廓转化为适配筒体曲率的曲面切除轮廓，完成单组镂空特征的创建。接下来针对轴向的线性阵列需求，设定好轴向阵列的间距与实例数量，保证轴向方向上的镂空孔等距排布，对齐精度控制在合理公差范围内；完成轴向阵列后，再通过圆周阵列命令，以筒体的中心轴线为阵列基准轴，设定圆周方向的阵列实例数与等角度间距，将单条轴向的镂空阵列复制到整个圆周面上，形成周向均匀分布的镂空网格结构。建模过程中需要注意特征阵列的父子关系梳理，避免出现特征参考丢失的问题，同时对镂空孔的边角添加微小圆角过渡，优化零件的应力分布特性。材质渲染阶段选择哑光浅金质感的工程塑料材质，调整材质的粗糙度与反射参数，模拟工业常用改性塑料的表面质感，同时对筒体内部赋予深灰色哑光材质，通过内外材质的对比突出镂空结构的通透效果。渲染时采用柔和的侧上方打光方案，让光线穿过镂空孔在筒体内壁形成自然的光影层次，清晰展现阵列结构的排布规律与筒体的立体形态。整个设计重点演示了线性阵列、包覆特征、圆周阵列三类常用特征的组合使用逻辑，通过规整的参数化建模流程，实现曲面类零件上规则阵列特征的高效创建，建模逻辑清晰可修改，可通过调整基础参数快速生成不同尺寸、不同镂空密度的同类型圆筒壳体零件，适配不同的使用场景需求。
