带阵列镂空孔的圆柱壳体结构设计

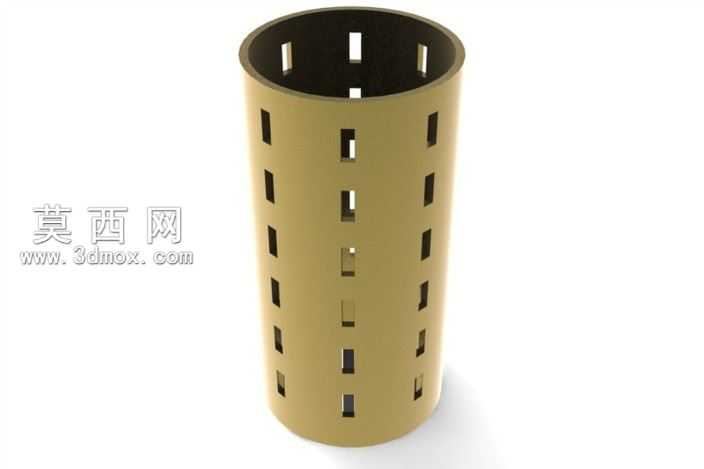

本作品为带规律阵列镂空孔的圆柱壳体三维建模作品，整体采用薄壁圆筒作为基础结构，建模过程中首先通过旋转凸台特征生成等壁厚的圆柱基体，精准控制筒体的内外径尺寸与整体高度，保证壳体壁厚均匀一致，为后续特征加工提供规整的基础曲面。在镂空孔的设计环节，首先完成单个矩形镂空槽的切除特征创建，对槽口的边角做微小圆角过渡处理，避免尖锐棱角带来的应力集中问题，同时让孔位边缘更具工艺合理性。完成单孔特征后，先通过线性阵列功能沿筒体轴向方向完成单列孔位的排布，严格控制轴向相邻孔位的间距尺寸，保证同列孔位沿筒体母线方向等距均匀分布，轴向阵列过程中同步校验孔位与筒体上下端面的安全距离，避免孔位过于靠近边缘导致结构强度不足。完成单列轴向孔的排布后，再通过圆周阵列功能，以筒体中心轴线为阵列基准轴，将单列孔组沿圆周方向做等角度均分排布，过程中精准计算圆周方向的阵列数量与间隔角度，保证每一列孔位在圆周方向均匀分布，相邻列的孔位角度偏差控制在合理范围内，最终形成周向与轴向都规整排布的多孔镂空结构。材质渲染环节选用哑光金属质感的浅黄铜色材质，调整材质的粗糙度与反光参数，还原金属构件的真实质感，同时对筒体内壁做稍深的同色系材质区分，清晰展现筒体的薄壁结构特征。渲染视角采用斜向俯视角度，既可以完整展示筒体外侧的整列孔位排布规律，也可以通过筒体上端开口观察到内壁的孔位贯通效果，直观呈现镂空结构的通透特性。整个建模过程充分利用阵列特征的参数化优势，所有孔位的间距、数量、尺寸都可以通过参数调整快速修改，方便后续根据实际使用需求调整开孔率与排布密度，结构设计兼顾了轻量化需求与结构强度要求，均匀排布的镂空孔在减轻构件整体重量的同时，也可满足通风、筛分、流体通过等不同场景的使用需求，薄壁结构的设计也符合冲压、卷制等常见金属加工工艺的成型要求，具备实际生产参考价值。
