室内螺旋弧形圆形楼梯结构设计

　　做了快十二年结构设计，经手的非标构件里，小空间竖向交通的楼梯方案是最考验尺寸拿捏的，尤其是这类圆形螺旋梯，很多人觉得就是弯个扶手焊几个踏步，真到落地的时候才会发现，差两公分的回转半径，要么人走的时候卡肩膀，要么踏步边缘踩空，要么安装的时候和预留的楼板洞口对不上。这次的圆形梯结构，核心是适配小进深的竖向连通场景，比如loft夹层、小型商业空间的错层、独栋住宅的顶层阁楼，这类场景普遍没有足够的直线梯布置空间，常规折跑梯至少要留3米以上的水平投影长度，而圆形螺旋梯的水平投影只需要直径两米出头的圆形区域，就能完成两层之间的竖向通行，空间利用率比直梯高六成以上。

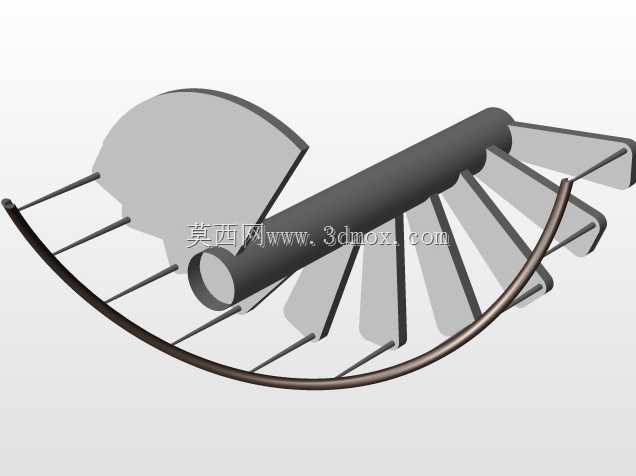

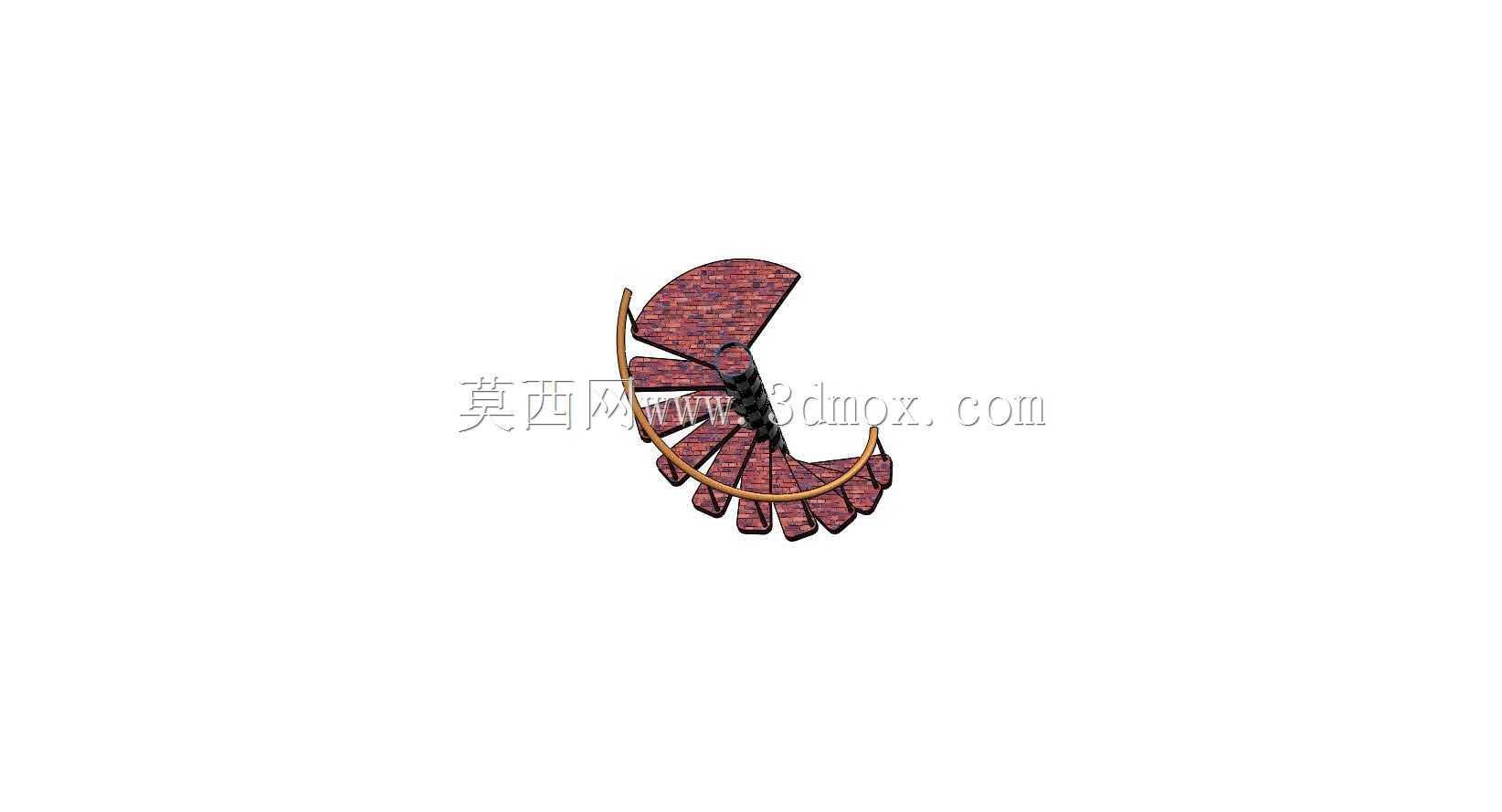

　　从结构逻辑上看，这套梯采用中心立柱承重的形式，区别于侧边悬挑的无中柱螺旋梯，中心立柱作为主要的竖向承载构件，所有踏步的内端都和中心立柱做刚性连接，扶手沿着踏步外沿的螺旋轨迹布置，既作为防护构件，也能辅助承担部分横向荷载，避免人倚靠的时候出现结构形变。设计的时候首先要卡的是踏步的有效踩踏宽度，很多新手做螺旋梯容易只看整体直径，忽略人实际行走的踩踏线位置——人走螺旋梯的时候不会贴着中心柱走，一般会在距离中心柱三分之二半径的位置落脚，所以这个位置的踏步深度必须保证在200mm以上，不然上下楼的时候脚只能踩半只，非常容易打滑摔跤。这套模型的整体外轮廓尺寸控制在2000mm直径范围，总提升高度适配常规2.8米到3.2米的层高，中心立柱采用分段拼接的形式，方便运输的时候进电梯，现场不需要大型吊装设备，两个人就能完成组装。

　　安装边界上要提前核对几个关键尺寸：首先是上层楼板的预留洞口，必须和楼梯的外轮廓预留至少50mm的安装间隙，不能刚好卡着直径开洞，不然地面铺装完成后，楼梯外沿会和地面饰面刮蹭；其次是底部的固定端，中心柱底部必须和结构楼板做膨胀螺栓固定，不能直接落在装饰面层上，不然长期受力会出现沉降倾斜；扶手的高度统一控制在900mm，从踏步前缘线垂直量起，符合民用建筑的防护栏杆高度要求，扶手的截面做了圆弧收边，手握的时候没有棱角，冬天也不会有明显的硌手感。踏步表面做了防滑纹理处理，外端比内端略宽，顺着螺旋上升的角度做1%的向外找坡，避免清洁的时候积水往中心柱位置流，时间长了锈蚀连接节点。

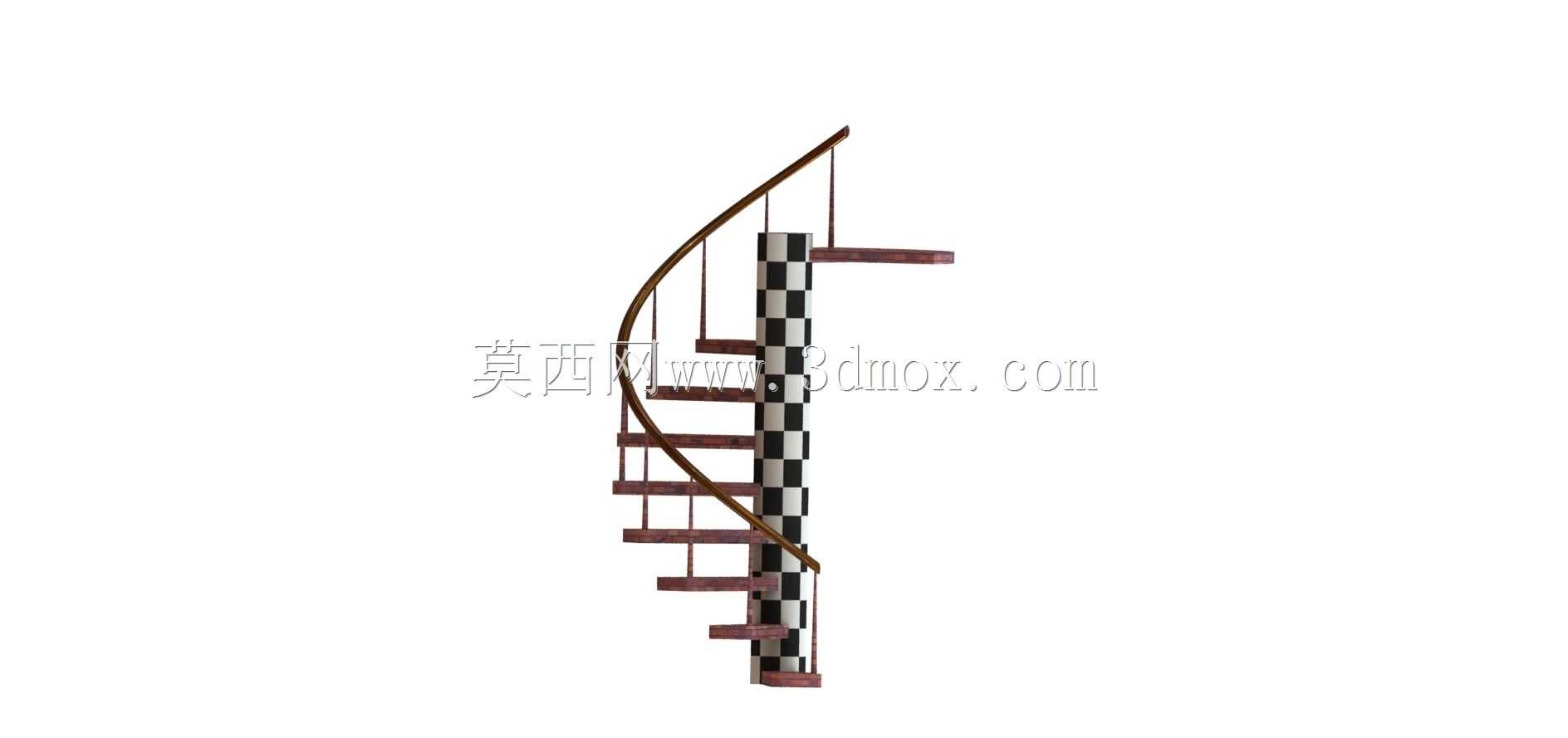

　　实际应用里，这类圆形梯除了日常通行，很多时候还要兼顾临时搬运小件物品的需求，所以踏步的荷载是按照每平方2.5kN的民用建筑活荷载设计的，单块踏步站两个成年人完全没有形变问题。设计的时候特意把中心柱的装饰面做了分块拼接的黑白格造型，既可以隐藏立柱的拼接焊缝，也能在视觉上弱化中心柱的厚重感，让整个楼梯看起来更轻盈，不会在小空间里显得压抑。扶手的弯曲弧度是和螺旋升角完全匹配的，每一段扶手的曲率都和对应位置的踏步轨迹一致，安装的时候不需要现场切割弯管，所有连接件都是预制好的，现场只需要对准孔位拧螺栓就行，能大幅减少现场安装的工作量，也避免现场弯管出现的弧度不顺、接缝不齐的问题。

　　很多人担心螺旋梯的上下通行舒适度，其实只要控制好踏步的升高等差，每一级踏步的高度差控制在5mm以内，总踏步数按照层高均匀分配，走的时候就不会有深一脚浅一脚的感觉。这套模型的踏步高度控制在180mm以内，比常规直梯的踏步高度略低一点，就是考虑到螺旋梯行走的时候需要调整身体角度，稍低的踏步高度能减少上下楼的腿部疲劳感。另外在楼梯的上下两端，都做了加宽的过渡踏步，和上层楼板、下层地面衔接的位置，踏步深度比中间段宽100mm，让人上下楼的时候有一个脚步调整的缓冲区域，不会刚踏上楼梯或者最后一步的时候踩空。

　　从建模的角度来说，做这类螺旋梯最容易出错的是螺旋线的参数匹配，很多人直接拉一个固定螺距的螺旋线就往上拼踏步，最后会发现扶手和踏步对不上，或者最上面一级踏步和上层楼板的高度差不对。正确的做法是先确定总提升高度和总踏步数，反算每一级的旋转角度和升高量，把每一块踏步的定位点都在中心柱的轴线上标出来，再逐块装配踏步，最后沿着踏步外沿的控制点生成扶手的路径曲线，这样做出来的模型，不管是出加工图还是做干涉检查，都不会出现构件错位的问题，导出的零件图可以直接给到车间下料切割，不需要二次调整尺寸。
