工业旋风式粉尘收集分离装置结构

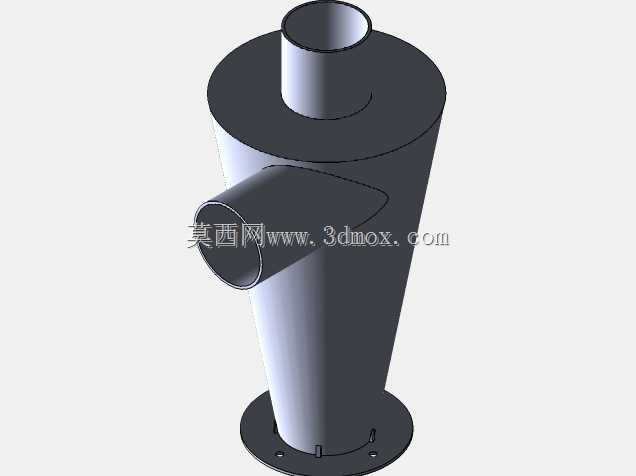

　　在木工加工车间、粮食输送工段、金属打磨工位这类持续产生悬浮粉尘的作业场景里，气固分离环节的核心部件选型直接决定整套除尘系统的运行效率，这款旋风式粉尘收集装置正是针对前置预处理环节设计的惯性分离结构，无需配置滤材即可完成大颗粒粉尘的初步捕集，能有效降低后端布袋除尘或滤筒除尘的负载，延长过滤元件的更换周期。从结构逻辑来看，装置整体采用上圆下锥的经典旋风构型，上部圆柱形筒体作为气流旋转的主要腔室，侧面切向布置的进气接口是整个分离效果的关键设计点，含尘气流从侧方接口进入筒体后，会沿着筒壁形成稳定的向下旋转外涡旋，粉尘颗粒在离心力作用下被甩向筒壁，随气流沿锥壁下滑至底部排料口，净化后的气流则在锥体中部形成向上的内涡旋，从顶部垂直布置的排气接口排出，整个分离过程完全依靠气流自身的运动轨迹实现，没有运动部件，运行过程中几乎不存在机械磨损带来的维护需求。

　　设计阶段需要重点把控几个核心尺寸的匹配关系，首先是进气口的截面风速，通常需要控制在12-20m/s区间，风速过低会导致离心力不足，细颗粒粉尘无法有效分离，风速过高则会让已经沉降到锥壁的粉尘被重新卷起，降低分离效率；其次是筒体直径与锥体高度的比例，锥体段的倾斜角度不能小于粉尘的安息角，否则下滑的粉尘会在锥壁堆积，长期运行会出现堵塞问题，这款模型的锥体段采用了平缓收窄的锥度，能够适配大多数工业粉尘的滑落特性，避免架桥堵料的情况出现。

　　安装边界方面，装置底部设置了圆形安装法兰，法兰上预留了均匀分布的螺栓孔，可直接与下方的集尘桶或者卸料阀对接，安装时需要保证整个筒体的垂直度偏差不超过1%，否则旋转气流会出现偏流，直接影响分离效率；顶部排气接口和侧面进气接口均采用等直径圆管接口，可直接对接标准规格的通风管道，不需要额外做变径转接，现场安装的适配性较强。不同于电除尘或者滤筒除尘的高精度净化，这类旋风收集装置更适合处理5μm以上的颗粒性粉尘，常作为多级除尘系统的第一级使用，在粮食加工行业用来收集输送过程中溢出的粮粒碎屑，在木材加工行业用来收集锯刨作业产生的木屑，在金属加工车间用来收集打磨产生的金属切屑颗粒，应用场景覆盖了绝大多数产生干性粉尘的工业生产环节。

　　结构设计上没有采用复杂的曲面或者特殊加工结构，所有筒体和接口都可以通过常规的卷板、焊接工艺完成加工，制造成本较低，同时因为内部没有过滤元件，运行过程中不需要频繁更换耗材，运维成本远低于过滤式除尘设备，适合长时间连续运行的生产工况。需要注意的是，这类装置对5μm以下的呼吸性粉尘分离效率有限，不能单独作为最终除尘设备使用，必须配合后端精过滤设备才能满足环保排放要求，在系统设计时需要根据处理风量匹配对应的筒体直径，避免出现大马拉小车或者处理能力不足的问题。
