手推式地面清扫吸尘一体机结构设计

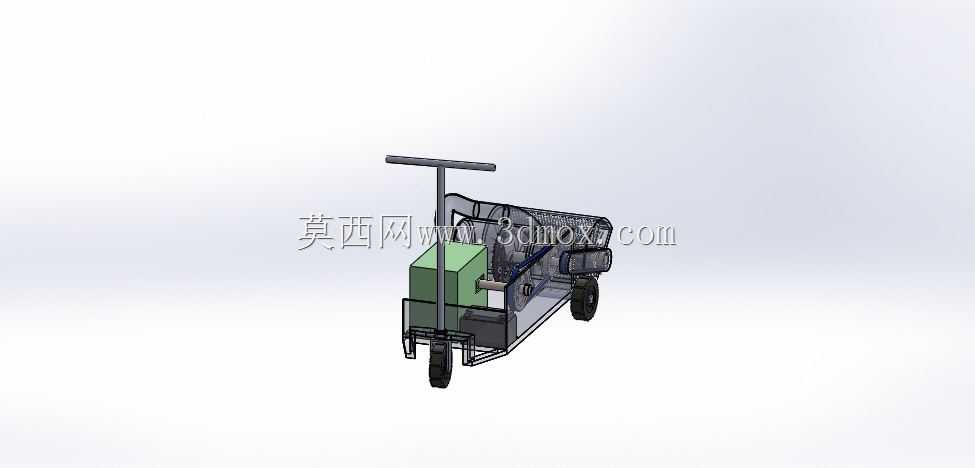

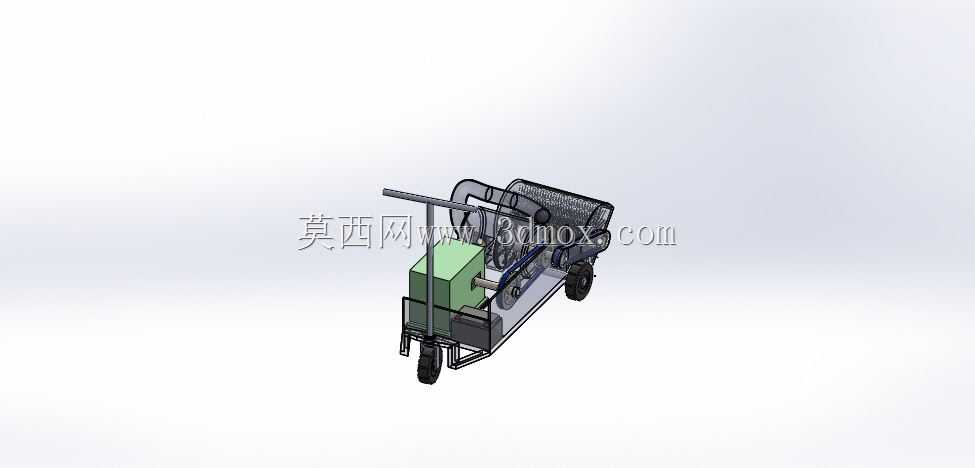

　　这款手推式清洁设备的三维结构设计，核心瞄准小范围硬质地面的固废清理场景，区别于大型驾驶式清扫车的大体积高成本特性，也不同于普通家用吸尘器的低作业效率，主要适配车间通道、物业小区步道、小型仓储库区、背街小巷这类大型清扫设备无法进入、人工清扫效率低下的作业场景，能同时完成地面浮尘、碎屑、轻质杂物的清扫与收集作业，避免传统清扫过程中扬尘二次扩散的问题。

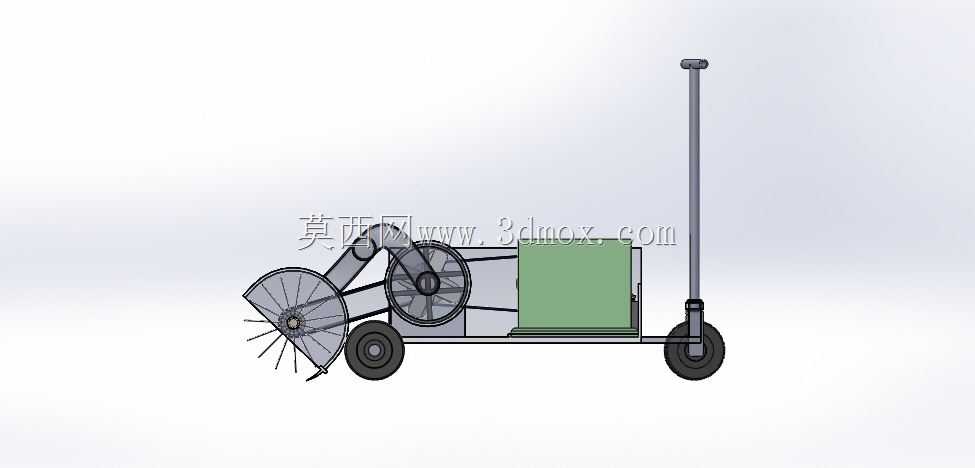

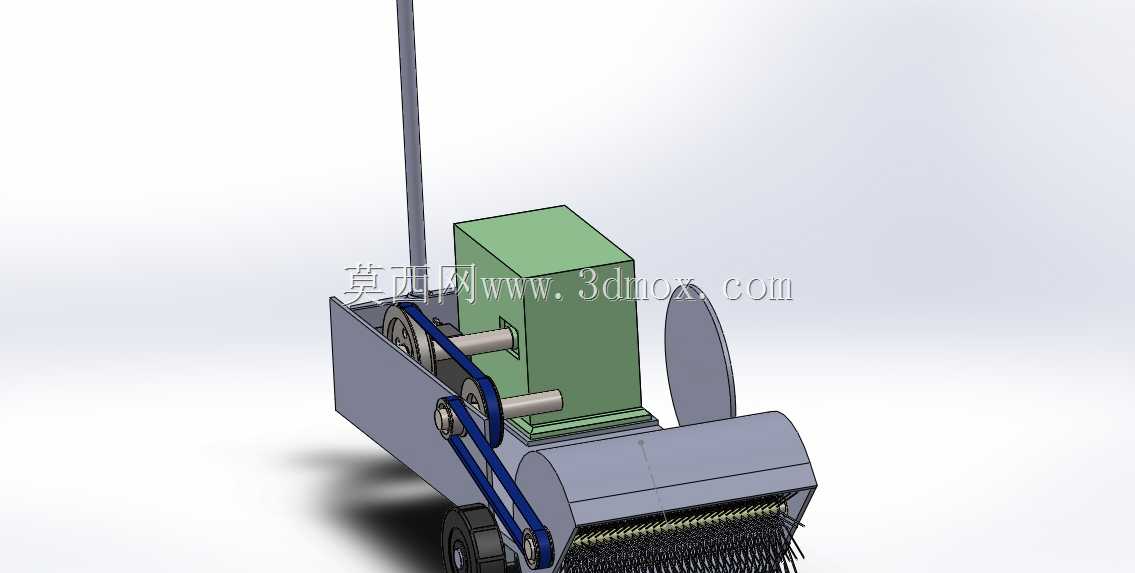

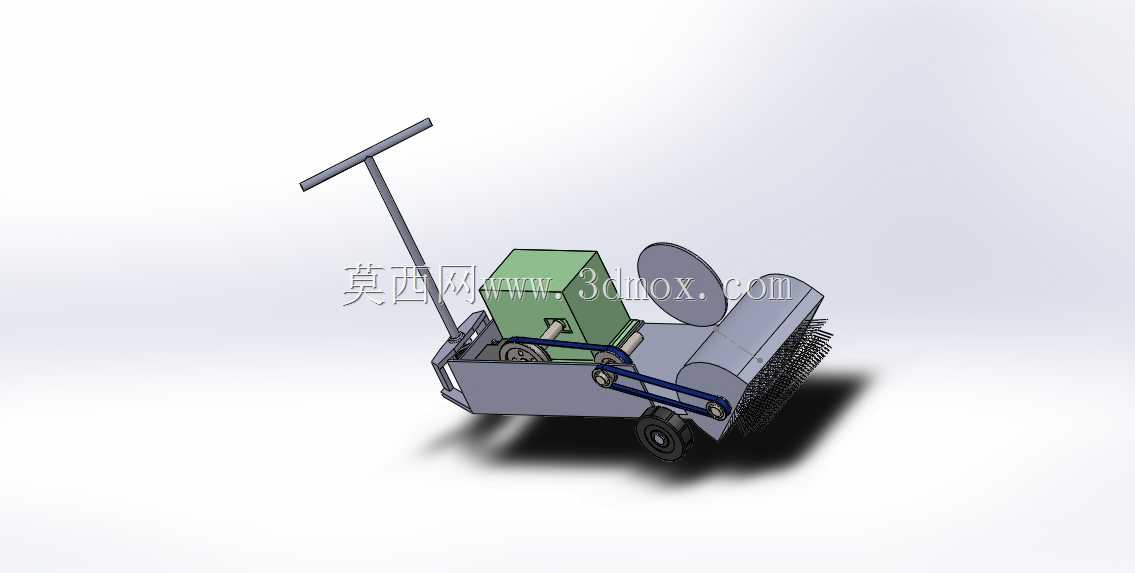

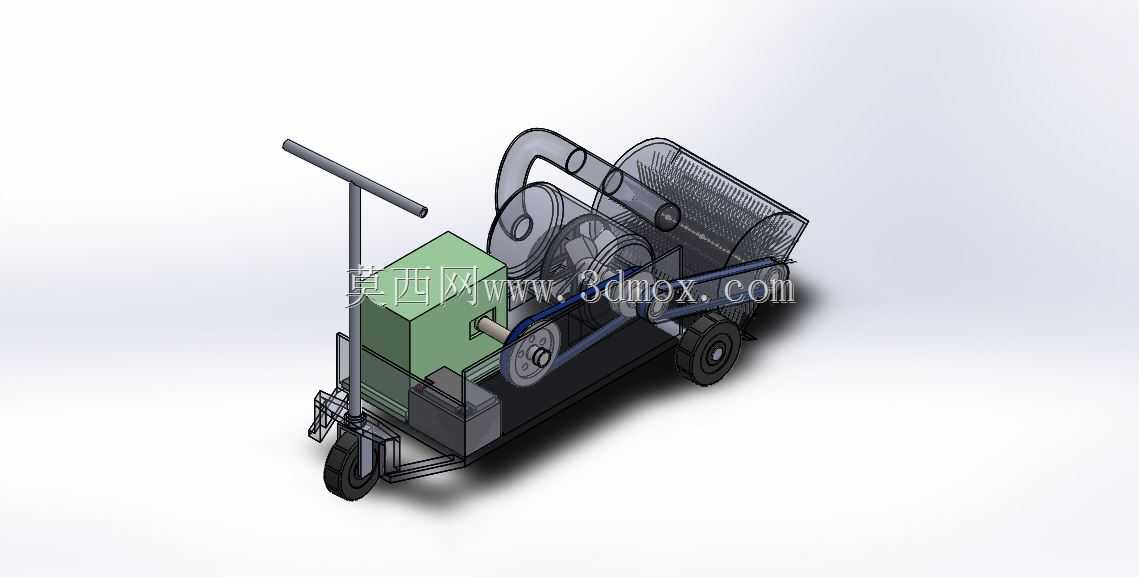

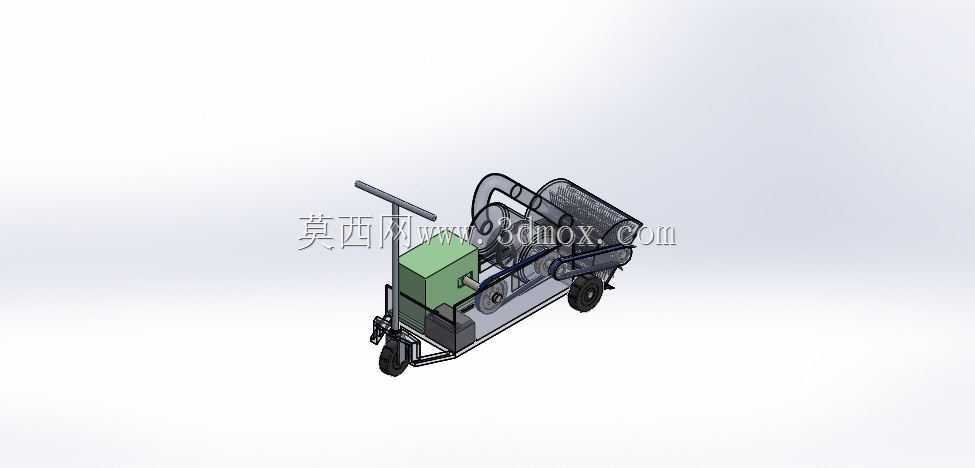

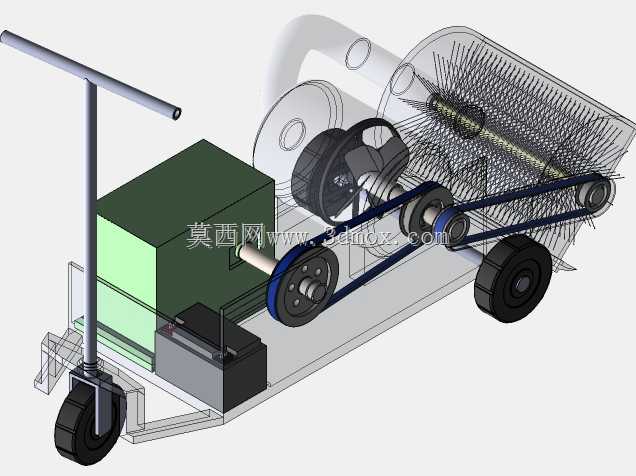

　　从功能结构来看，设备前端设置滚刷式清扫组件，滚刷通过带传动结构与行走轮联动，作业人员推动设备前进时，行走轮的转动通过传动带传递到滚刷轴，带动滚刷旋转将地面杂物向设备中部的集料口扫动，无需额外设置独立的滚刷驱动动力，既降低了设备整体重量，也减少了动力部件的故障点，手推作业时的推力负载控制在合理区间，单人长时间作业不会产生过度疲劳。设备中部设置吸尘腔体，腔体上方集成抽风动力单元与过滤组件，抽风单元在集料口区域形成稳定负压，将滚刷扫起的浮尘与轻质杂物吸入集料仓内，过滤组件拦截气流中的粉尘，避免含尘气流直接排出造成二次扬尘，集料仓采用快拆式结构设计，清理积存杂物时无需借助额外工具，直接抽出仓体即可完成倾倒操作，适配日常高频次的清灰作业需求。设备尾部设置推手结构，推手高度按照成年人立姿作业的舒适操作区间设计，握持位置做了防滑结构处理，作业人员可以自然握持推手控制设备行进方向，设备底部的行走轮采用耐磨橡胶材质，轮径选择兼顾越障能力与行进稳定性，能够轻松越过地面的小型缝隙、减速坎等障碍，不会在普通硬质铺装路面上产生过大推行阻力。

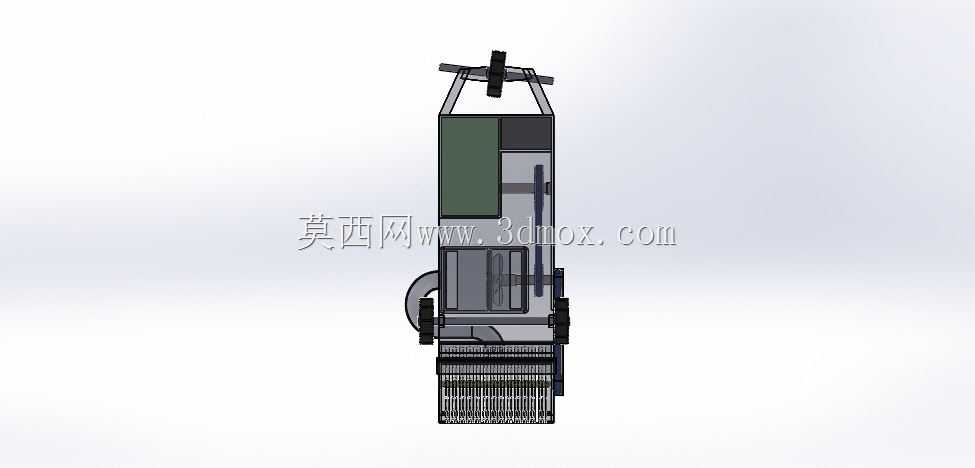

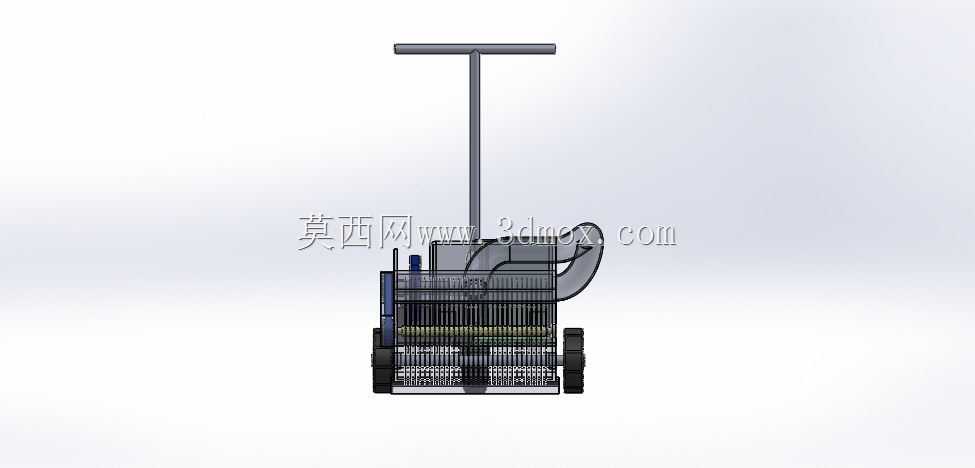

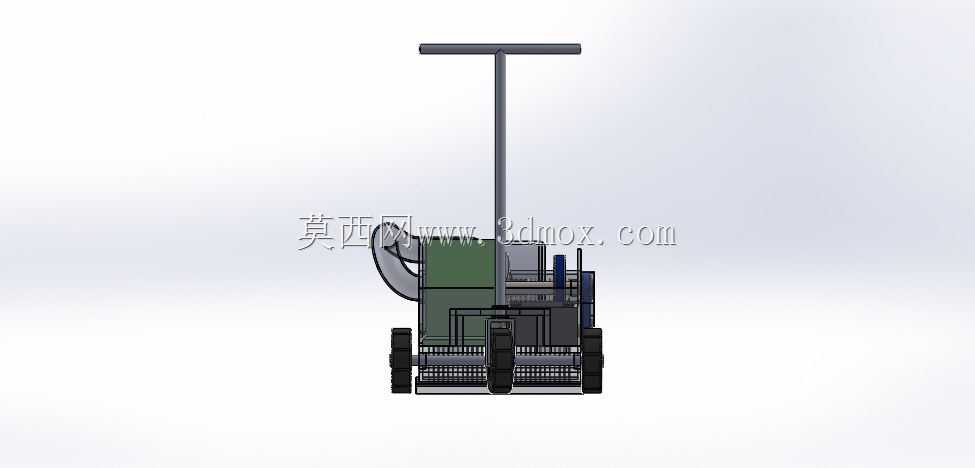

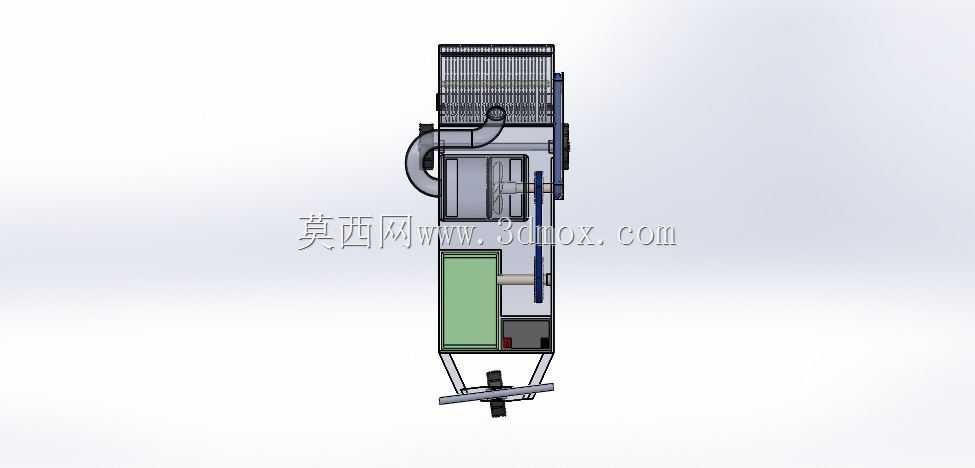

　　设计过程中，首先对作业场景的边界条件做了梳理：手推式设备的整体宽度控制在700mm以内，能够顺利通过常规的室内防火门、厂区人行通道，整体长度控制在1200mm左右，转向半径控制在1m以内，在狭窄的通道内也能灵活转向，不会出现转弯卡滞的问题；设备整体高度控制在1000mm上下，推手位置可根据作业人员身高做小幅调整，适配不同身高的操作人员使用。结构布局上，将重量较大的动力单元与过滤组件设置在设备重心靠近行走轮的位置，推行时设备的大部分重量由行走轮承载，操作人员仅需要控制方向与提供行进推力，不需要额外承担设备的下压负载。滚刷组件设置了高度调节结构，能够根据刷毛的磨损情况、地面的凹凸情况调整滚刷与地面的接触压力，既保证刷毛能够充分接触地面完成清扫，也避免刷毛过度磨损缩短使用寿命，滚刷的刷毛采用耐磨尼龙材质，针对常见的砂石、纸屑、金属碎屑等杂物都有良好的扫拾效果，同时不会刮伤环氧地坪、瓷砖、水泥路面等常见的硬质地面。

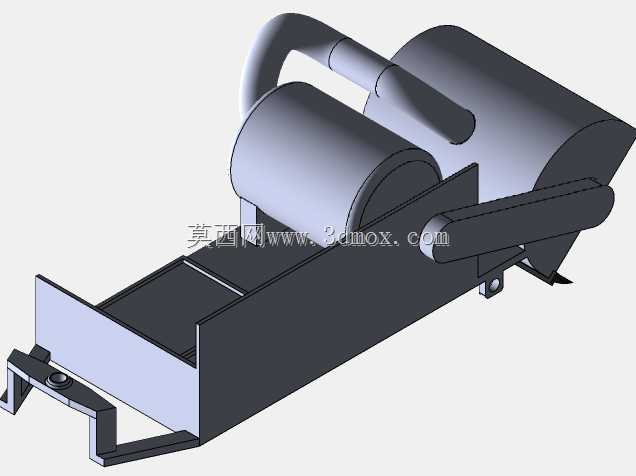

　　吸尘腔体的流道设计做了平顺化处理，避免流道内出现直角拐点造成风阻增大、杂物卡滞的问题，集料仓的容积设置为15L左右，常规作业场景下可以连续作业1-2小时不需要频繁倾倒杂物，过滤组件采用板式过滤结构，过滤面积满足抽风单元的风量需求，长时间作业也不会因为滤材堵塞造成吸力下降，滤材采用可重复清理的材质，日常维护时只需要取出滤材拍掉积尘即可继续使用，降低了日常使用的耗材成本。设备的外壳覆盖件采用薄钢板折弯成型，在保证结构强度的前提下尽可能降低设备自重，整体空载重量控制在30kg以内，单人即可完成搬运、上下台阶等操作，覆盖件的边角都做了圆弧过渡处理，避免作业过程中剐蹭周边物体或者磕伤操作人员。传动带采用常规的V带结构，张紧度可以通过侧边的调节螺栓调整，日常维护更换不需要特殊的专用工具，设备的所有转动部位都设置了简易的防尘密封结构，避免作业过程中粉尘进入轴承部位造成磨损卡滞，延长设备的无故障使用周期。

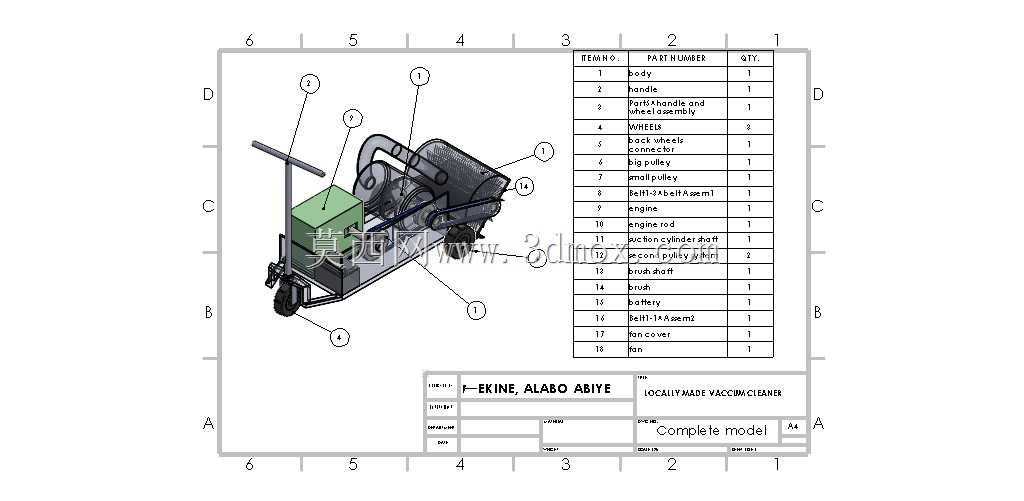

　　从安装边界来看，设备所有部件都采用模块化设计，滚刷组件、动力单元、集料仓、行走轮组都可以独立拆分，生产装配时不需要复杂的工装夹具，普通的装配工位即可完成整机组装，后期维护时哪个部件出现故障可以单独拆换，不需要整体拆解设备。设备放置时的支撑点为两个主行走轮与前端的辅助支撑点，静止放置时不会出现前倾或者侧翻的问题，不需要额外设置支撑脚架。针对不同的作业场景，还可以在前端预留的安装位加装侧边刷组件，拓展设备对墙角、路沿边缘区域的清扫能力，不需要对主体结构做大幅改动，具备良好的功能拓展性。
