模块化工业废气处理成套设备结构

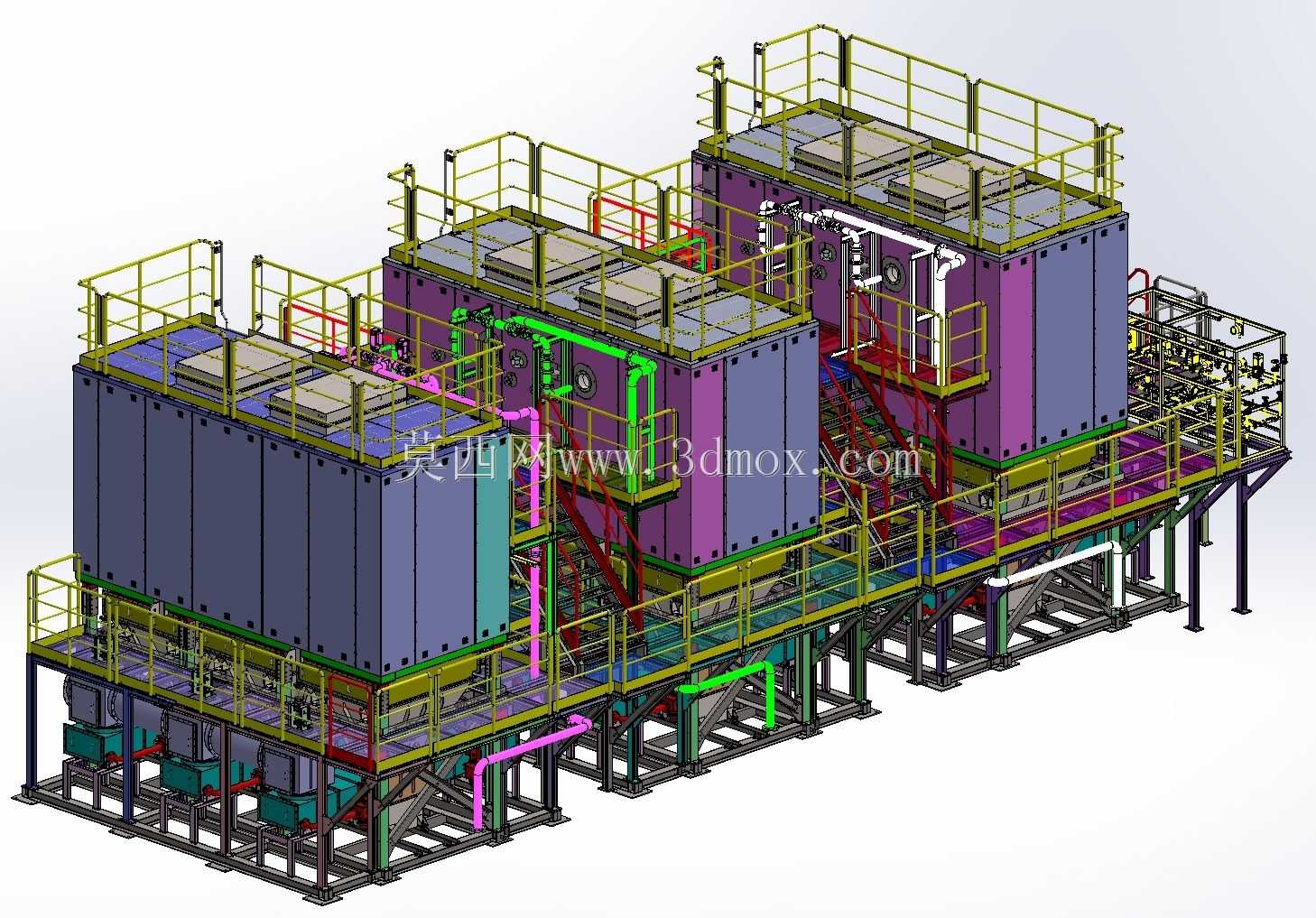

　　这套三维结构对应的是工业厂区集中式废气处理成套装备，主要应用在涂装车间、化工合成工段、印刷产线这类会持续产生挥发性有机物、含尘废气的生产场景，作为产线末端的废气治理核心设备，对接车间排风支管将收集的废气经多级处理后达标排放，避免无组织排放影响厂区作业环境与周边大气质量。从结构布局来看，整套设备采用多舱体并联的模块化设计思路，三个独立的方形处理舱体沿横向并排布置，每个舱体可根据处理工艺需求填充不同的功能填料，比如前端舱体布置初效过滤层拦截大颗粒漆雾、粉尘，中段舱体放置活性炭吸附填料或者催化燃烧模块分解有机废气，后端舱体设置精滤层保障排出气体的洁净度，这种分舱设计的好处是可以在不停机的状态下对单舱进行检修、填料更换，不会造成整条产线的排风系统瘫痪，适配连续化生产的工业场景需求。

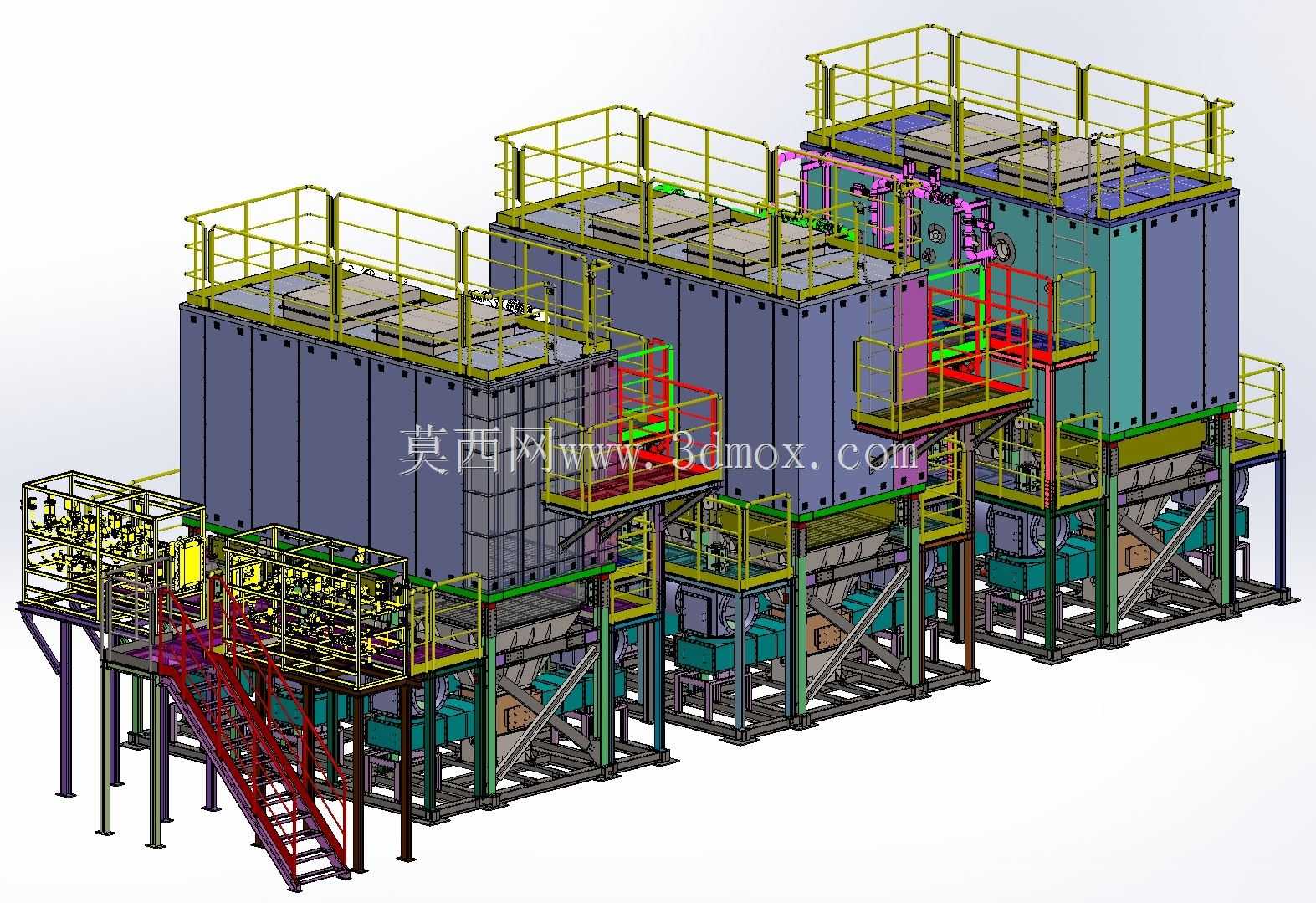

　　设备底部采用型钢焊接的整体框架作为承载基础，框架立柱采用H型钢搭配斜向支撑，抵消舱体满载填料后的竖向载荷与室外安装时的风载，框架底部预留了与混凝土基础对接的地脚螺栓安装孔，安装时需要保证基础平面度误差控制在2mm/m以内，避免舱体对接处出现密封胶条压合不严导致的废气泄漏问题。设备上层设置了环绕所有舱体顶部的检修钢平台，平台采用花纹钢板铺设，边缘设置1.2m高的双横杆防护栏杆，栏杆底部设置100mm高的挡脚板，防止检修工具、小零件从高处坠落；不同高度的平台之间设置了斜向钢梯，梯步采用防滑格栅板，倾角控制在45度以内，方便运维人员携带工具上下，舱体侧面还设置了多处悬挑的小型操作平台，对应每个舱体的检修门、阀门操作位，日常运维时不需要搭建临时脚手架就能完成填料更换、阀门调节、传感器校准等操作。舱体本身采用瓦楞钢板拼接而成，内壁做防腐涂层处理，对接缝处全部采用三元乙丙密封胶条压紧密封，舱体之间通过法兰连接实现气路连通，侧面预留了废气进气口、达标气体排气口的对接法兰，法兰尺寸根据处理风量匹配，可直接对接厂区的通风管道。设备下层框架内预留了风机、循环泵、电控阀组的安装空间，所有管路采用不同颜色做区分：绿色管路为工艺水管路，红色管路为消防喷淋管路，紫色管路为药剂输送管路，方便运维人员快速识别管路功能，排查管路故障。

　　从安装边界来看，整套设备的总宽度根据三个舱体并联尺寸确定，长度方向预留钢梯与侧面操作空间后，整体占地尺寸适配大多数厂区屋面或者室外空地的安装条件，设备顶部距离地面的高度控制在8m以内，不需要额外做超高建筑报备，降低项目落地的审批成本。设计过程中特意将所有需要频繁操作的阀门、仪表都布置在站立可及的高度，避免运维人员需要攀爬至舱顶才能完成日常操作，同时在每个舱体的顶部设置了吊装吊耳，方便后期更换内部填料时使用电动葫芦直接将填料模块吊出，不需要拆解舱体结构，大幅缩短检修停机时间。

　　舱体的检修门采用快开式压锁结构，门体周边设置一圈密封胶条，关闭后通过多个偏心压轮压紧，保证舱体内部处于微负压状态时不会出现废气外溢的问题，门体上还设置了透明观察窗，可直接观察内部填料的污染、损耗情况，不需要开门检查就能判断填料更换周期。整套结构的受力点全部经过载荷校核，上层检修平台的活载荷按照2kN/㎡设计，可同时容纳3-4名运维人员携带工具作业，钢梯的载荷按照1.5kN/㎡设计，满足单人负重上下的强度要求，所有钢结构件表面都做了镀锌加喷塑处理，适配室外露天安装的防腐需求，在多雨、高腐蚀环境下也能保证10年以上的结构使用寿命。
