多层钢结构培训大楼框架结构设计

　　这套三维结构模型聚焦多层钢结构办公培训类建筑的框架体系搭建，完整还原了钢框架结构从基础承台到上层楼板的全层级构造逻辑，可直接用于钢结构设计入门教学、节点构造认知、结构方案推演等场景，尤其适合刚接触钢结构详图设计的从业者梳理多层钢构的传力路径与构件排布逻辑。从实际应用场景来看，这类多层钢框架结构普遍用于产业园区培训楼、小型办公建筑、厂区配套综合楼的建设，相比传统混凝土框架，钢构件可在工厂预制后现场拼装，施工周期能缩短40%以上，同时自重更轻，对地基承载力的要求更低，在地质条件一般的区域也能灵活适配。

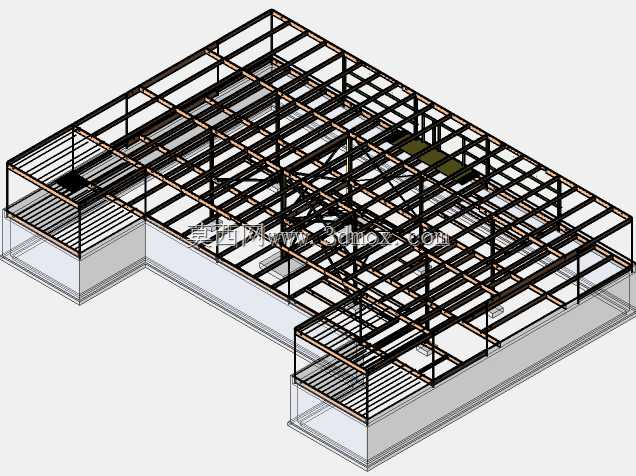

　　模型里清晰呈现了竖向承重的钢柱排布逻辑，所有钢柱均对应下层基础承台的预埋锚栓位置，柱距按照常规办公建筑的开间模数设置，既保证了内部空间的开阔性，避免过多立柱遮挡使用区域，又能通过合理的柱网间距控制钢梁的跨度，减少大跨度钢梁带来的用钢量攀升。横向承重体系部分，主次梁的连接节点做了精细化还原，主梁沿建筑短向布置承接次梁传递的楼板荷载，次梁按照楼板的支撑间距排布，保证上层压型钢板组合楼板的支撑边界符合受力要求，所有梁与柱的连接位置都预留了螺栓安装与现场焊接的操作空间，没有出现构件干涉无法施工的问题。

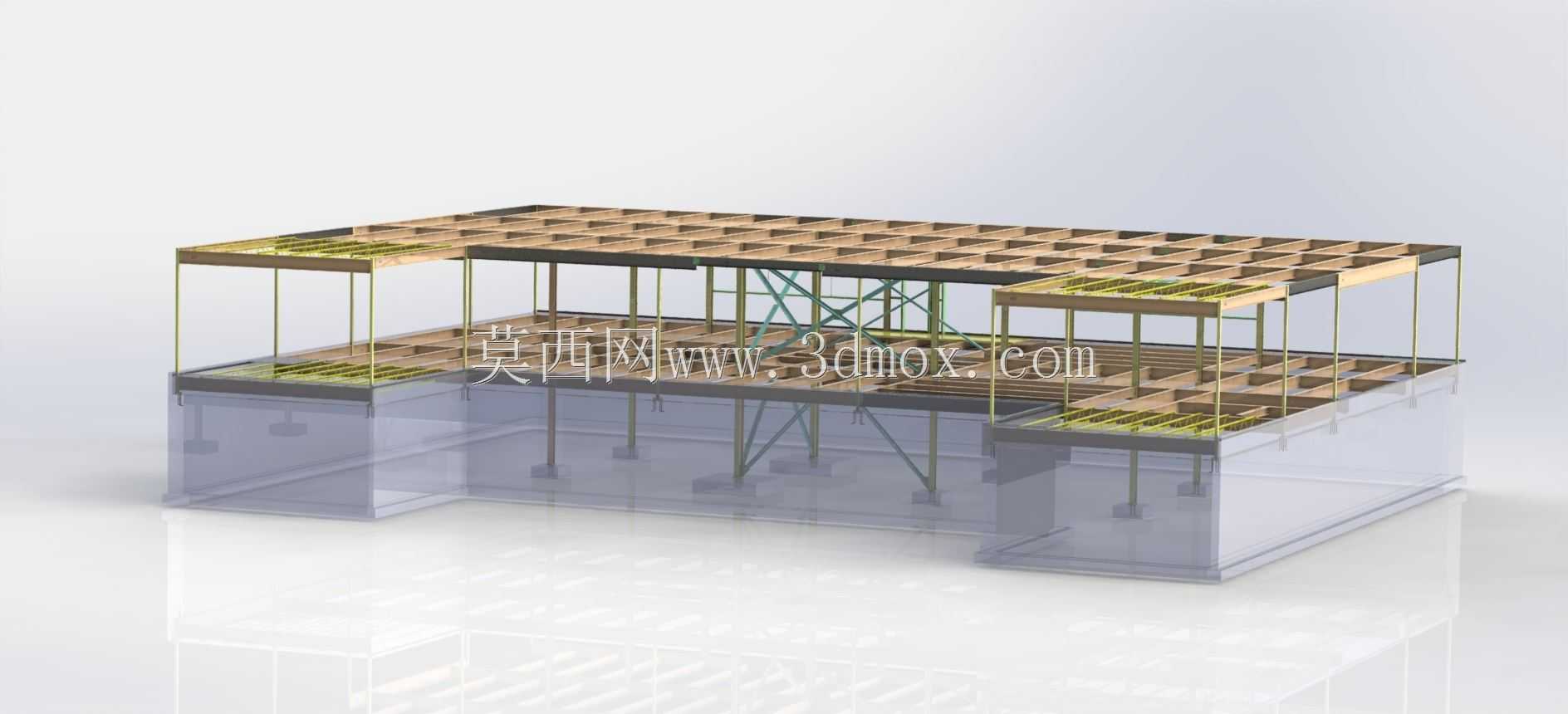

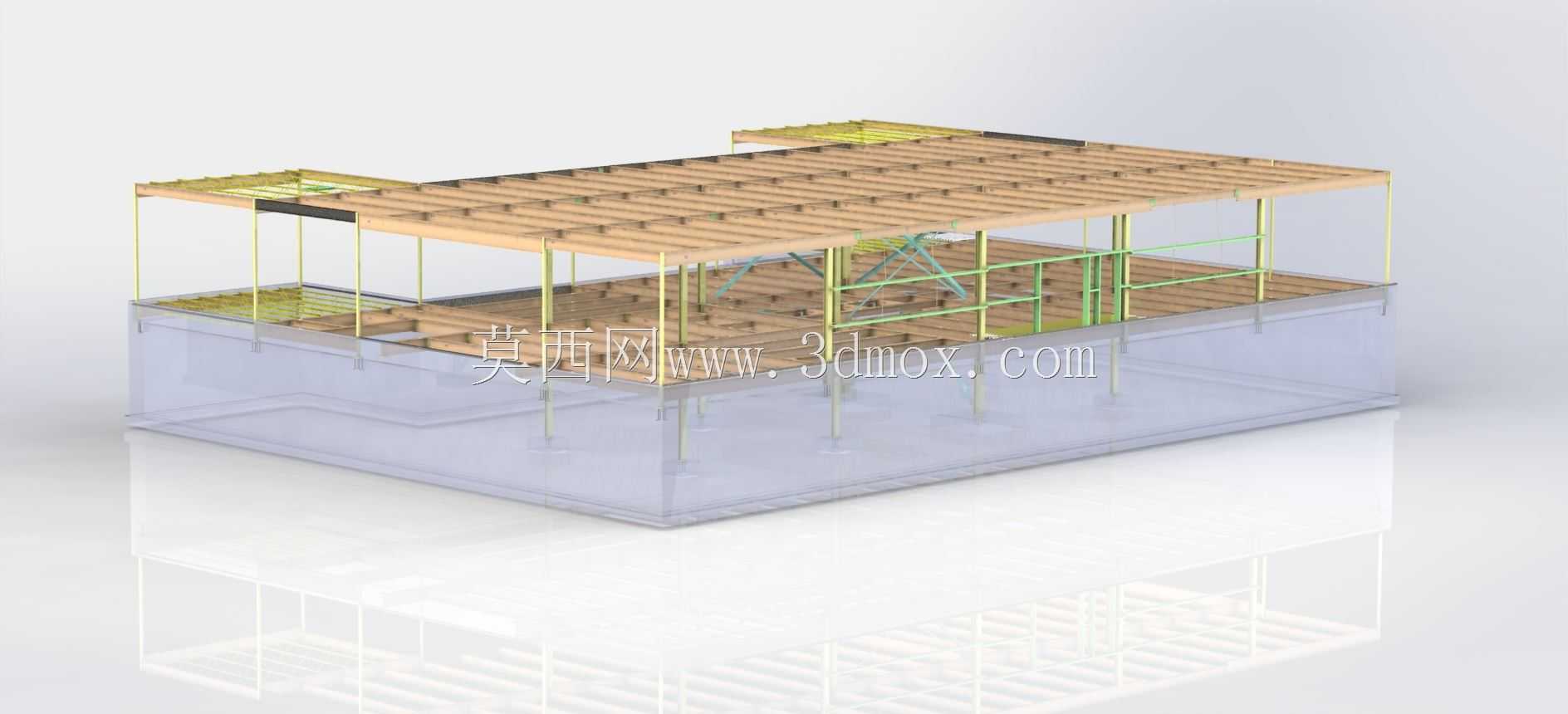

　　模型特意将半侧的楼板与围护结构做了透明化处理，能直观看到内部的水平支撑与竖向支撑布置，在建筑的转角区域、楼梯间周边都设置了交叉钢支撑，用来承担水平方向的风荷载与地震作用，避免钢框架在水平力作用下出现侧向位移过大的问题，支撑构件的截面选型按照受力大小做了区分，不会出现过度设计造成的材料浪费。基础部分的模型还原了独立钢柱基础的构造，钢柱底部通过锚栓与混凝土基础连接，基础顶面预留了二次灌浆的操作空间，方便现场安装时调整钢柱的垂直度，基础之间没有设置冗余的连接梁，在保证整体稳定性的前提下控制了基础施工的混凝土用量。从安装边界来看，整个模型的构件拆分完全符合现场吊装的逻辑，每根钢柱、钢梁的长度都控制在常规运输车辆的运载范围内，最重的构件重量也适配市面常见的25吨汽车吊的吊装能力，不需要额外调用大型吊装设备就能完成主体结构的安装。楼板部分采用压型钢板作为永久底模，上面浇筑混凝土形成组合楼板，模型里还原了压型钢板与钢梁的栓钉连接构造，保证楼板与钢梁能够共同受力，提升整体结构的整体性。

　　在设计思路上，这套模型没有追求复杂的异形结构，而是完全贴合常规民用多层钢构建筑的通用设计逻辑，所有节点做法都符合现行钢结构设计规范的要求，没有采用非标特殊节点，能够帮助学习者快速掌握标准化钢框架的设计流程，理解不同构件在整个结构体系里的作用，避免在实际设计中出现构件传力路径不清晰、节点构造无法施工的常见问题。同时模型里的构件截面选型都经过了初步的受力验算，柱、梁、支撑的截面搭配合理，不会出现构件刚度不匹配造成的应力集中问题，对于刚接触钢结构设计的人员来说，可以直接参考这套模型的构件排布逻辑，快速搭建同类型建筑的结构框架，减少前期方案阶段的反复调整成本。
