户外便携折叠式火箭露营炉结构设计

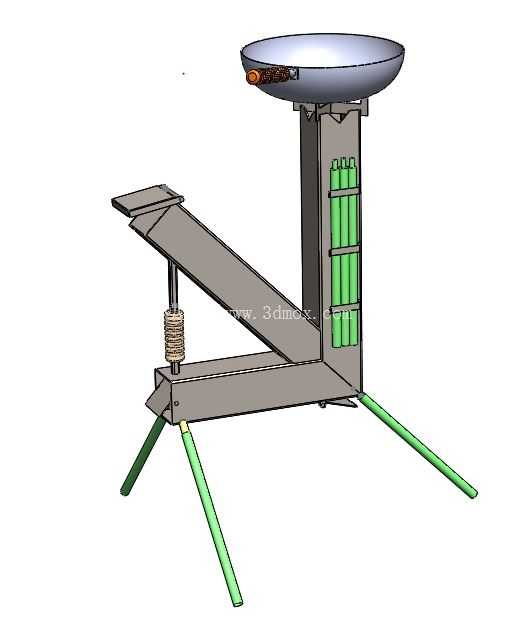

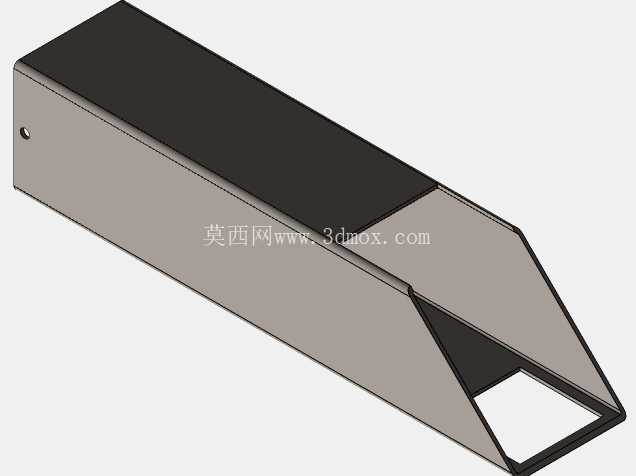

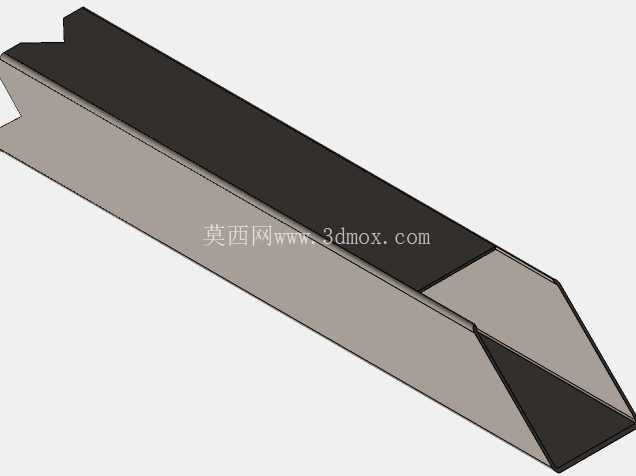

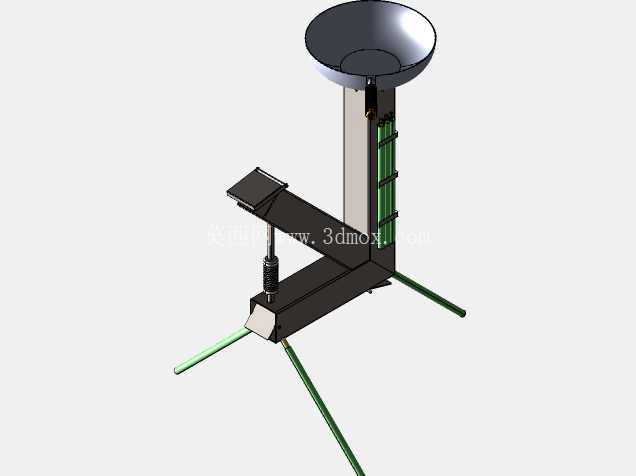

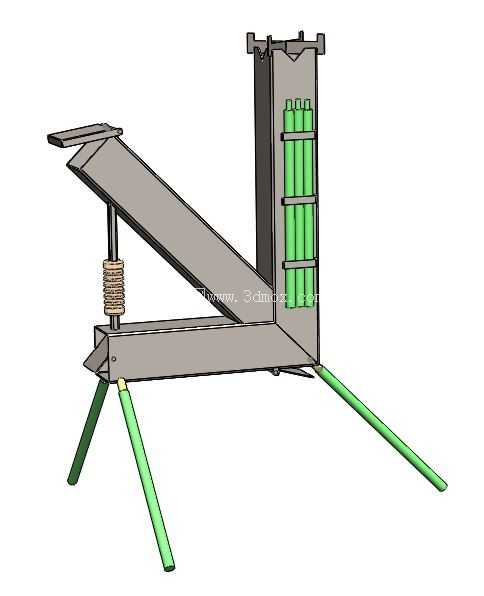

　　这款户外炉具的结构设计完全围绕轻量化户外出行的实际使用场景展开，针对徒步、露营、野外作业等无固定炊事条件的环境做了针对性优化，整体采用L型折叠支撑架构，区别于传统立式炉具的方正造型，斜向延伸的燃料放置段与竖直的燃烧支撑段通过铰接结构连接，非使用状态下可将斜向段向上翻折贴合竖直段，收纳后整体轮廓接近长条状，能够轻松塞入背包侧袋或露营装备箱的缝隙中，不会占用过多规整储物空间。

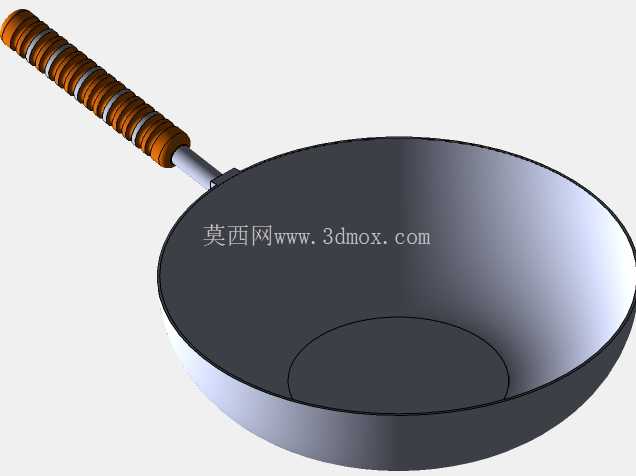

　　从实际使用的功能逻辑来看，顶部的圆盘形燃烧托架做了外翻卷边处理，既能够避免放置锅具时出现边缘划伤，也可以在放置平底锅、烧水壶等不同底部直径的炊具时形成限位，防止炊具在使用过程中侧滑；托架下方的竖直支撑段内部预留了燃料存储腔，可直接收纳配套的固体燃料块，无需额外准备燃料收纳容器，斜向段的末端设置了脚踏式锁定结构，使用时踩下该结构即可完成支架的展开锁定，无需手动掰动锁扣，在戴手套操作或者手部潮湿的野外环境下，能够大幅提升操作便利性。

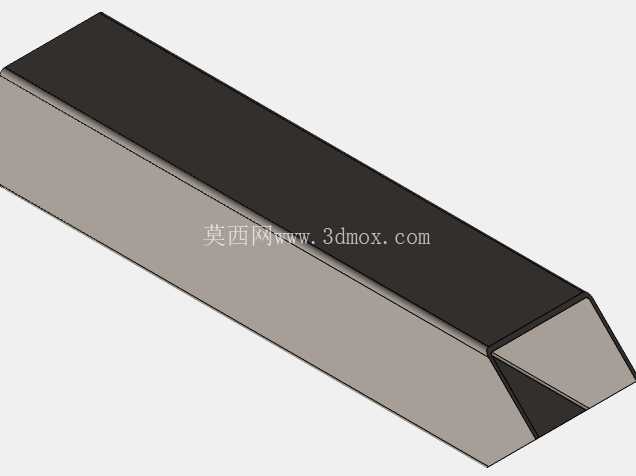

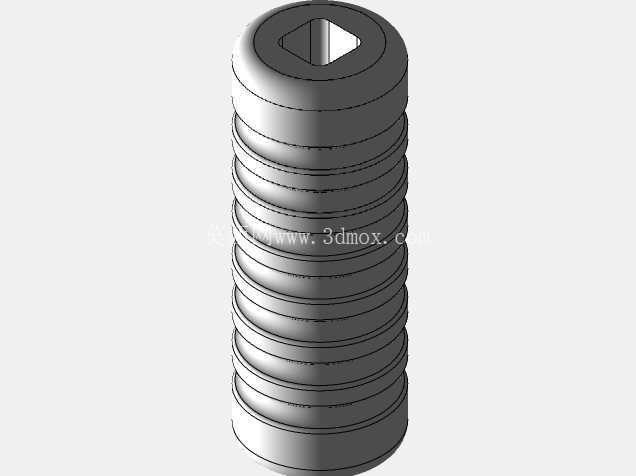

　　支撑腿采用三段式向外倾斜的布局，单根支腿的展开角度经过反复校核，当炉具放置在不平整的泥地、碎石地面时，三个支腿能够形成稳定的支撑三角，支腿末端做了尖头处理，可直接插入松软的土层中提升固定效果，在硬质岩石地面使用时，尖头也不会出现打滑偏移的问题；斜向段与竖直段的铰接位置加装了阻尼弹簧，一方面能够在折叠状态下提供预紧力，避免运输过程中支架自行展开晃动，另一方面在展开使用时，弹簧能够抵消部分铰接间隙，减少支架承重后出现的晃动量。

　　设计过程中重点考量了不同使用场景下的安装边界，当展开使用时，整体横向占用空间从竖直段外侧到斜向段末端的距离控制在常规露营地垫的单格尺寸范围内，不会过度挤占帐篷周边的活动空间；竖直段的高度经过人体工程学校核，放置炊具后顶部距离地面的高度刚好适配成年人站立操作的手臂高度，无需弯腰操作即可完成炊事作业。燃烧托架的直径适配市面上绝大多数单人到双人使用的户外炊具，既不会因为托架过小导致小奶锅放置不稳，也不会因为托架过大导致整体收纳尺寸超标。

　　结构细节上，燃料腔的侧壁开设了多组通风孔，能够在燃烧过程中形成自然的空气对流，为燃料提供充足的氧气，提升燃烧效率减少不完全燃烧产生的烟气；通风孔的位置做了错位设计，避免燃料块直接从孔中掉落，同时也能防止外部的风直接吹入燃烧腔导致火焰偏移。斜向段的上表面做了防滑压纹处理，在需要临时放置打火机、调料小瓶等小物件时，不会因为表面光滑出现滑落。

　　从结构强度的角度来看，整体支架采用薄壁钣金弯折成型，在保证整体重量控制在户外携带可接受范围内的前提下，在铰接位置、支腿连接位置、托架承重位置都做了局部加强筋处理，满载放置3kg左右的盛水炊具时，整体形变量控制在安全范围内，不会出现结构弯折失效的问题。折叠铰接轴采用耐磨金属材质，经过多次反复折叠展开测试后，铰接间隙不会出现明显扩大，能够保证长期使用后的结构稳定性。

　　实际使用过程中，该炉具既可以适配配套的固体燃料，也可以通过调整通风量适配小型木柴等自然燃料，在燃料获取不便的偏远户外区域也能正常使用；整体结构没有易损的电子元件，所有连接位置都采用机械结构锁定，在低温、高湿、多沙尘的野外环境下不会出现故障，维护时仅需擦拭表面的烟灰污渍即可，无需特殊的保养流程。支腿与主体支架采用可插拔连接，当某一根支腿出现变形损坏时，可直接单独更换，无需整体报废，降低了长期使用的维护成本。
