内燃机曲柄连杆活塞组件结构展示

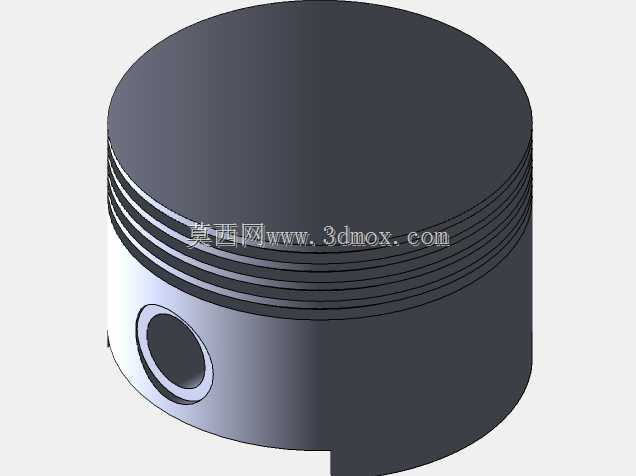

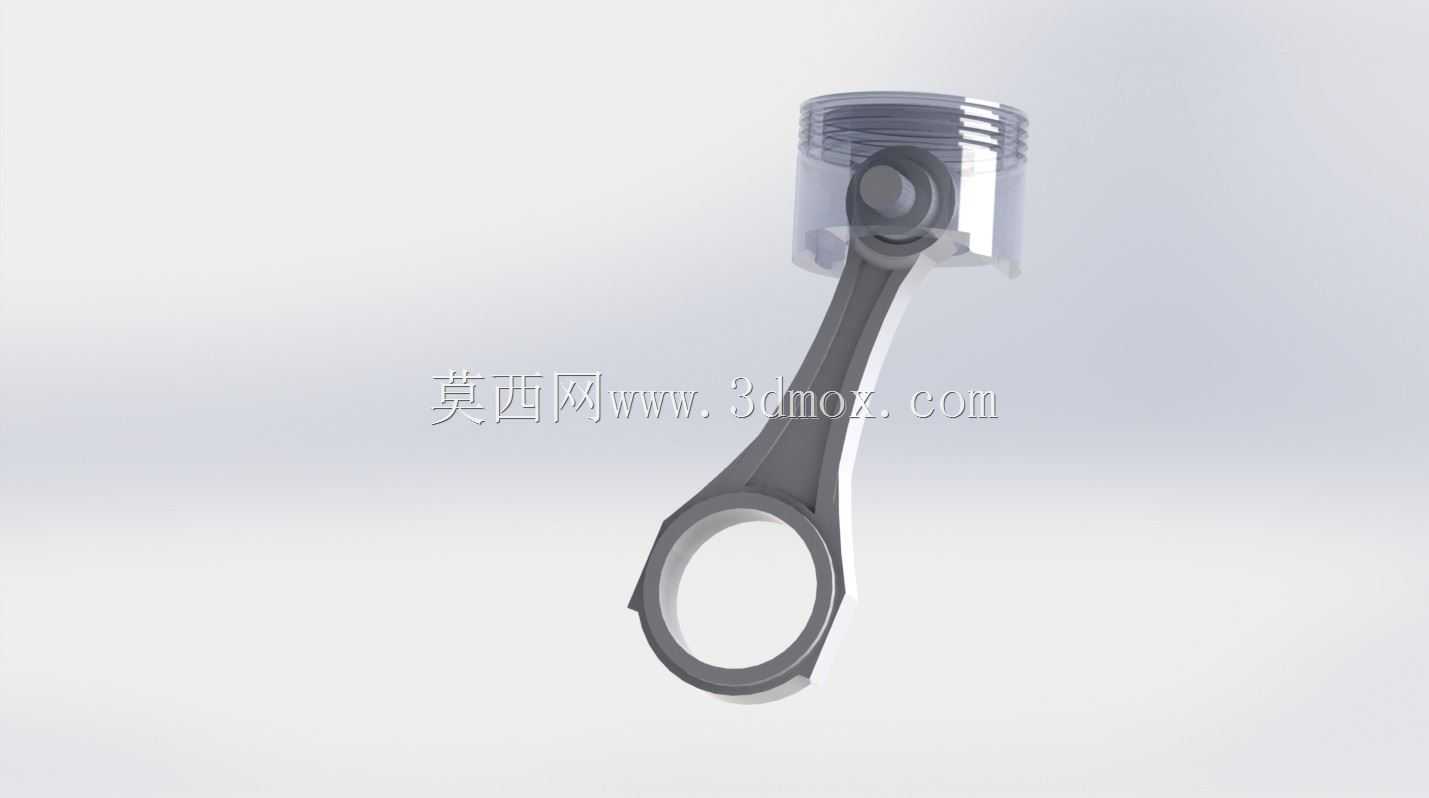

　　这套活塞连杆组件的三维结构，核心服务于往复式内燃机的动力转换环节，日常在小排量通用汽油机、摩托车动力单元、小型农用机械动力头上都能见到同结构部件的应用，它承担着把燃烧室燃气爆发产生的直线推力，转化为曲轴旋转扭矩的核心传动作用，是动力输出路径里无法绕开的核心运动副组合。从结构设计逻辑来看，活塞部分采用了薄壁裙部设计，裙部预留了合理的热膨胀间隙，避免工作状态下受热膨胀卡在气缸内壁，活塞头部的环槽结构用于安装气环与油环，气环负责密封燃烧室高压燃气，避免燃气下窜到曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳。

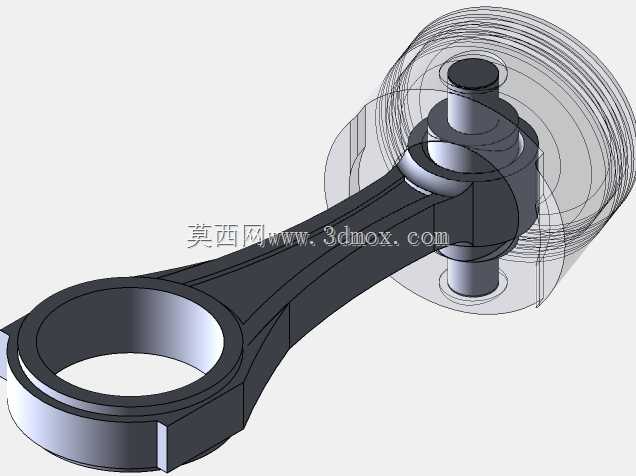

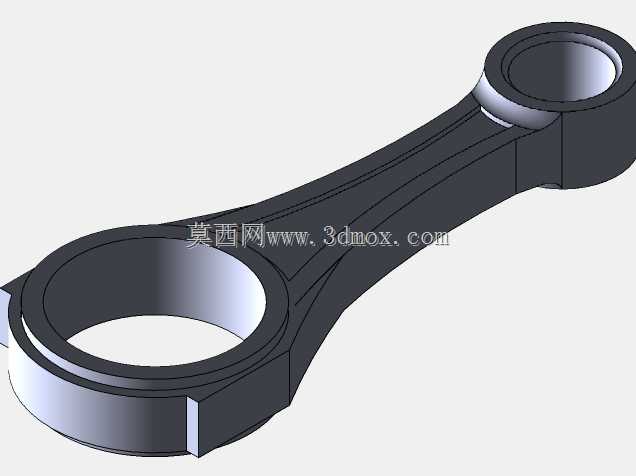

　　活塞销孔的位置做了偏心设计，偏移量控制在合理区间，能有效缓解活塞经过上止点时的换向敲击，降低动力单元运行的机械噪音。连接活塞与曲柄的连杆部分，采用了工字形截面结构，这种截面在保证连杆整体抗拉、抗弯曲强度的前提下，尽可能降低了运动件的自身重量，减少曲轴旋转过程中的往复惯性力，降低整机运行的振动水平。连杆小头端的衬套安装位与活塞销配合，采用浮动式销的设计思路，工作状态下活塞销可在连杆小头和活塞销孔内缓慢转动，让销的磨损均匀分布，延长部件使用寿命；连杆大头端为剖分式结构，通过连杆螺栓与曲柄销连接，剖分面做了定位结构设计，保证装配时连杆盖与杆身的对位精度，避免错位造成曲柄销的偏磨。

　　配套的曲柄部分，平衡块的外形与重量经过匹配计算，用来抵消活塞连杆组往复运动产生的一阶、二阶惯性力，让曲轴运转更平稳。从安装边界来看，活塞的外径尺寸需要与对应气缸的内径保持严格的配合公差，裙部的椭圆度设计适配热态下的变形量，活塞在上止点时顶部与气缸盖燃烧室的间隙控制在合理范围，避免碰撞气门或者造成压缩比偏差；连杆的中心距尺寸直接影响活塞的行程，安装时需要保证连杆大头与曲柄销的配合间隙符合润滑要求，建立稳定的油膜承载层，避免干磨造成部件烧蚀。

　　实际应用场景里，这类结构除了传统内燃机，在小型往复式空压机、柱塞泵的动力端也会采用近似的曲柄连杆活塞传动结构，只是根据工况差异调整活塞的密封形式与部件受力参数：空压机场景下活塞会增加密封环数量来保证压缩腔的压力，而内燃机场景下更侧重部件的轻量化与热稳定性。建模过程中需要重点关注各个运动副的配合间隙设定，比如活塞销与销孔的间隙、连杆大头与曲柄销的间隙，这些参数直接影响后续做运动仿真时的干涉检查结果，很多新手建模时容易忽略热态间隙的预留，按照冷态零间隙设计，实际生产装配后热机运行就会出现拉缸、抱轴的故障。另外连杆的螺栓连接位置需要做合理的卸荷结构，避免应力集中造成连杆断裂，活塞环槽的倒角尺寸也要匹配对应活塞环的安装要求，防止锐边切断活塞环的密封面。整个组件的运动轨迹是典型的曲柄滑块运动，建模时需要验证活塞在整个行程内的偏摆量，确保裙部不会与气缸壁出现异常接触，曲柄的平衡块旋转时不能与曲轴箱内壁、连杆大头发生运动干涉，这些细节都是结构设计阶段必须反复校核的内容，哪怕一毫米的尺寸偏差，都可能造成整个动力单元无法正常装配运行。
