参数化钢桁架支撑框架结构设计

　　这类参数化钢桁架支撑框架，多应用于工业厂区内架空管线支撑、小型设备承重支架、临时检修操作平台的主体承载结构，也可作为模块化建筑的竖向承重单元使用，在轻工生产线、仓储配套设施、户外设备防护架场景中适配性较强。从实际使用角度看，该结构核心作用是通过桁架的力学特性，在耗材量较低的前提下实现较高的竖向承载能力与抗侧移刚度，相比等截面实心钢柱框架，能减少30%以上的型材用量，同时保证结构在水平风载、设备振动载荷下的稳定性。

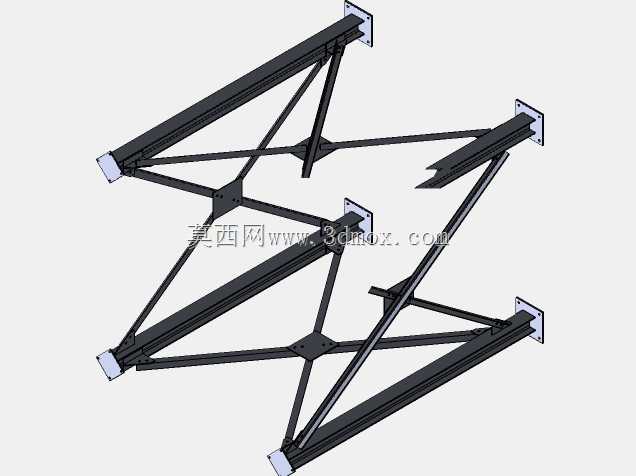

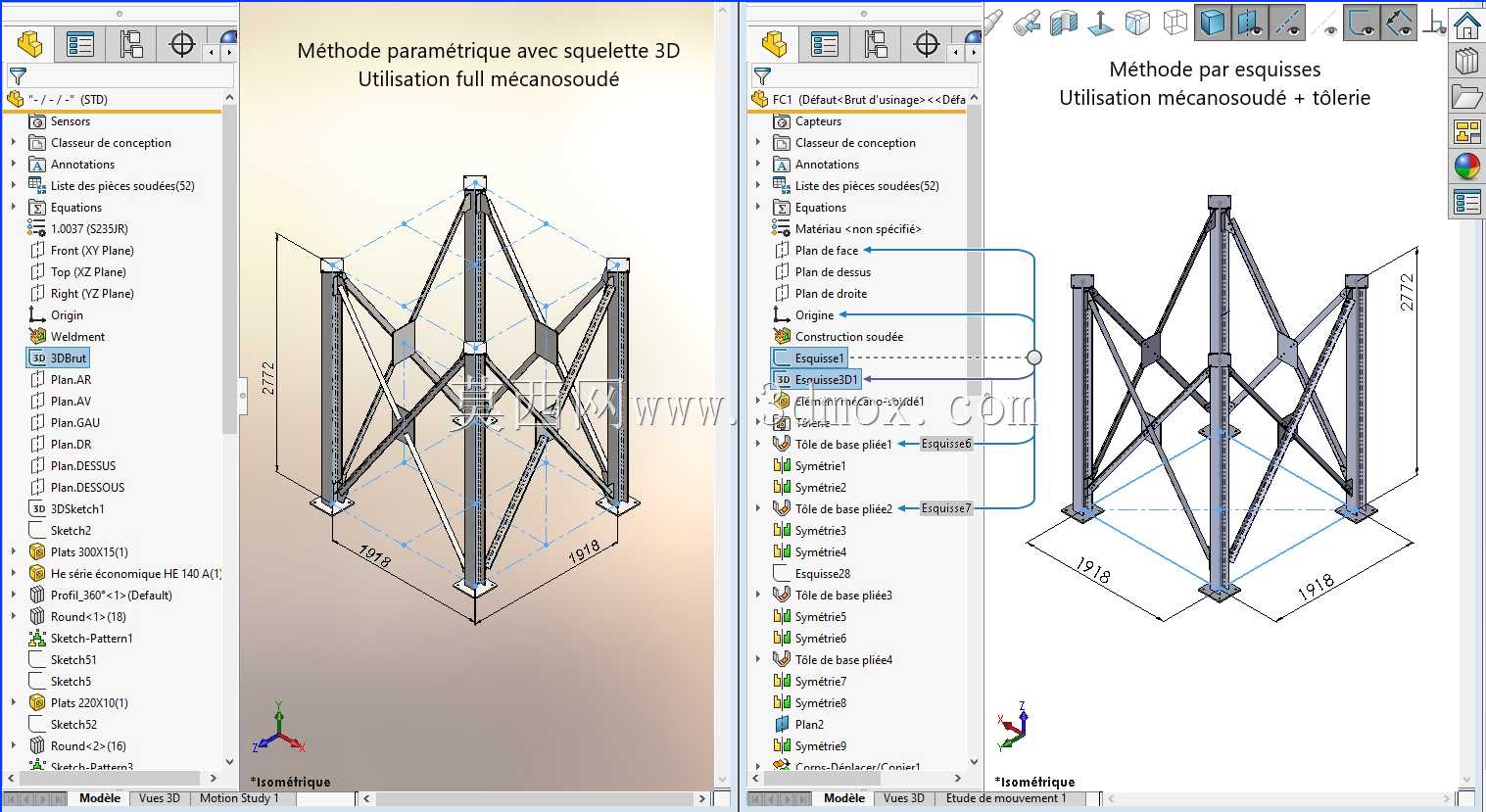

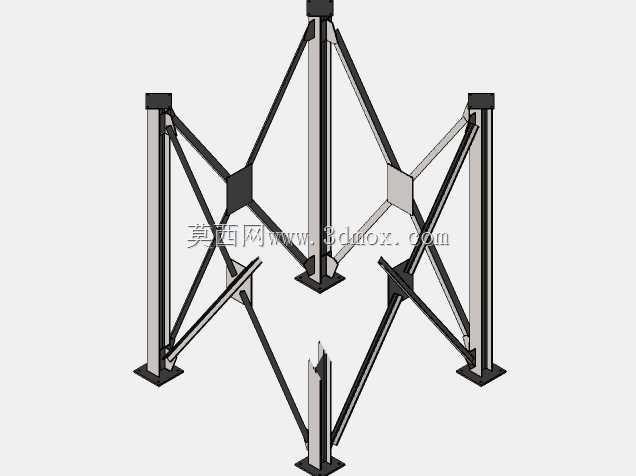

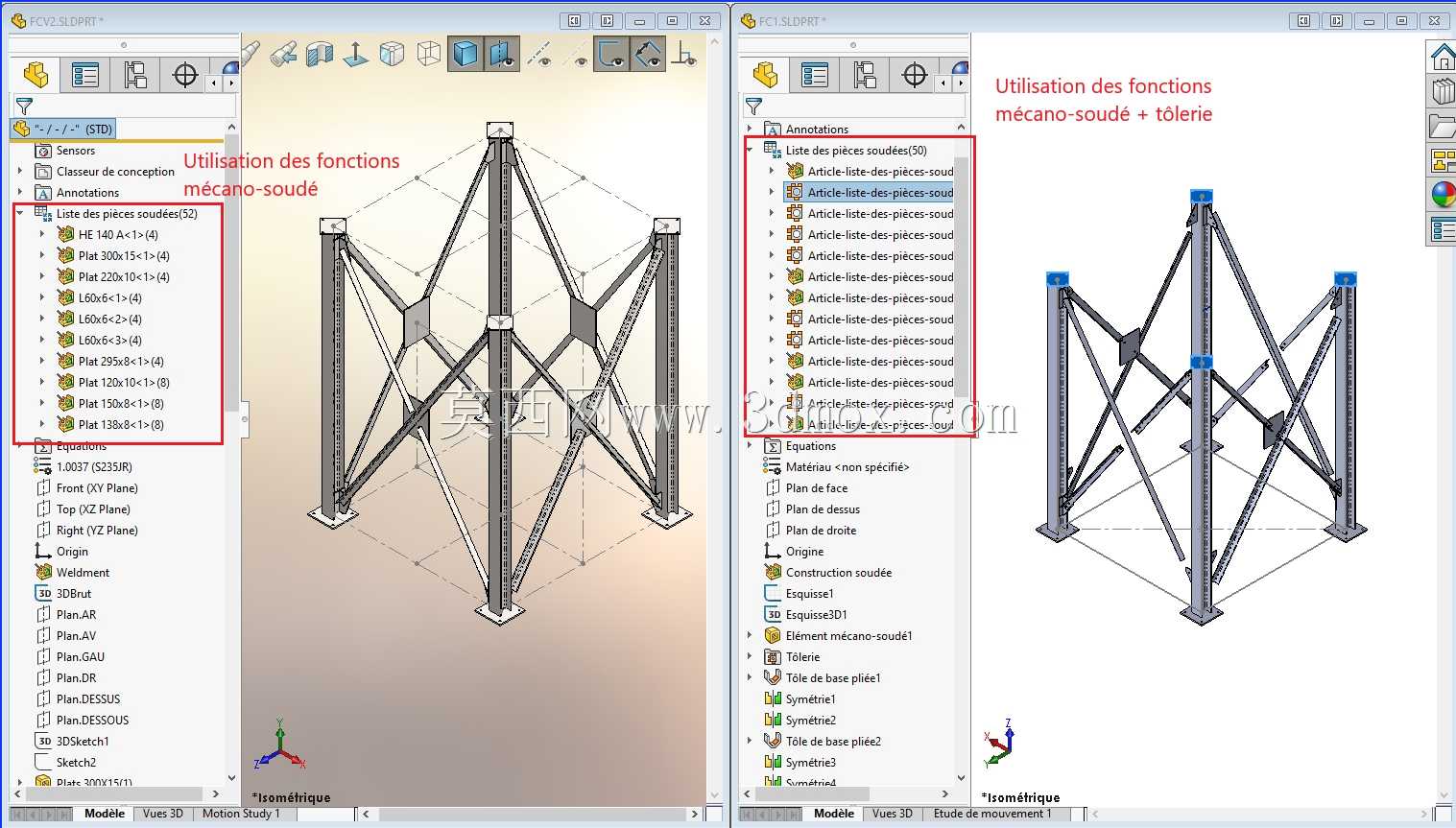

　　设计层面采用全参数化驱动逻辑，所有杆件的定位尺寸、截面规格、节点连接位置都可通过全局参数直接调整，无需逐一修改单个草图特征。建模过程中先以3D骨架草图定义整体结构的边界控制点，确定框架总高度、底部安装跨度、腹杆排布角度这些核心控制尺寸，再通过焊件模块自动生成各段型材的实体，自动处理杆件间的裁切交接，避免手动拼接出现的干涉问题。两种建模逻辑分别适配不同设计阶段：全机械焊接模式下所有节点默认采用满焊连接，适合永久承重的固定支架场景；草图驱动加钣金件混合模式，可在节点处快速生成连接板、安装耳板等钣金零件，适合需要现场螺栓装配的可拆卸式支架场景。

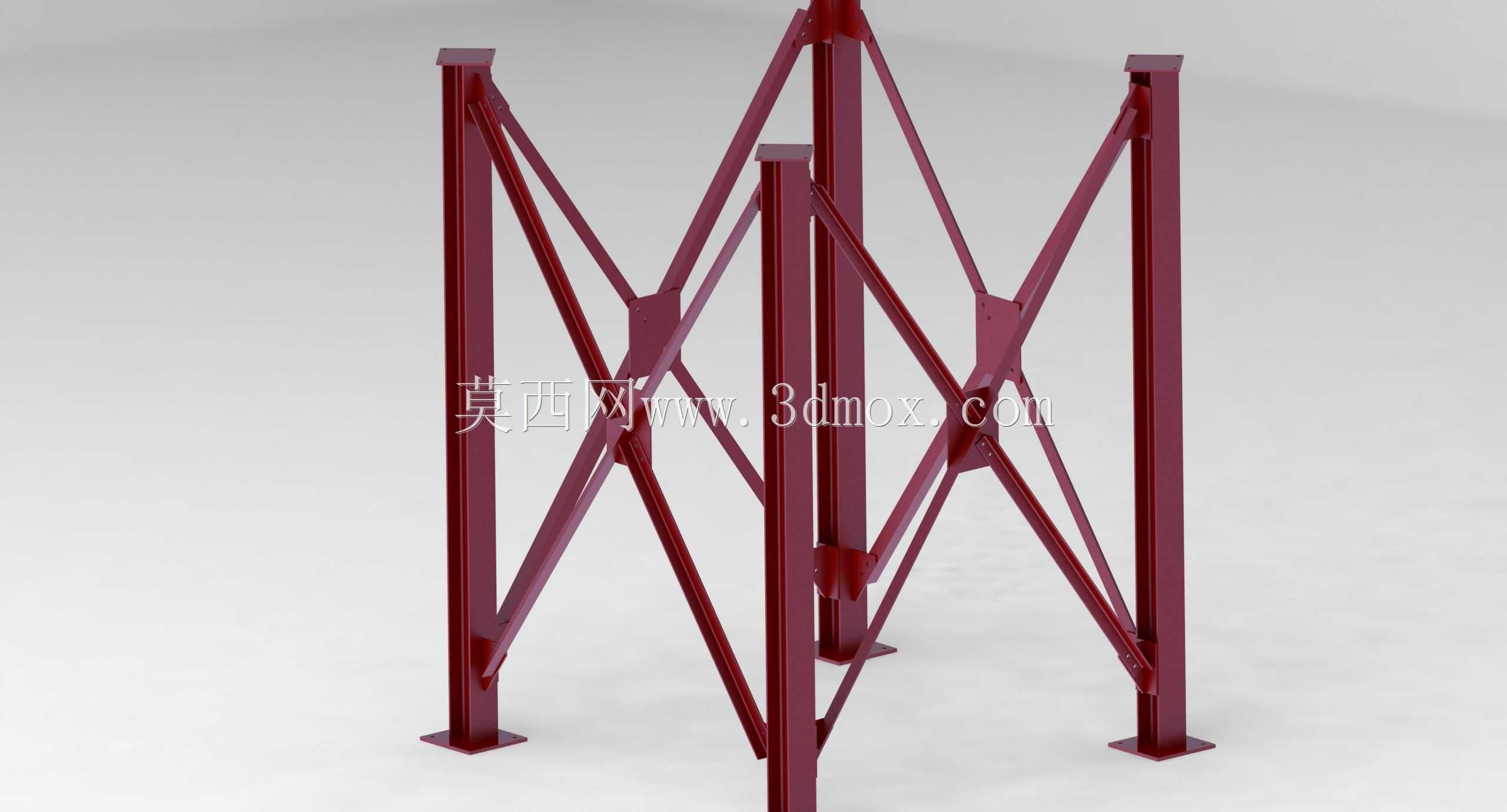

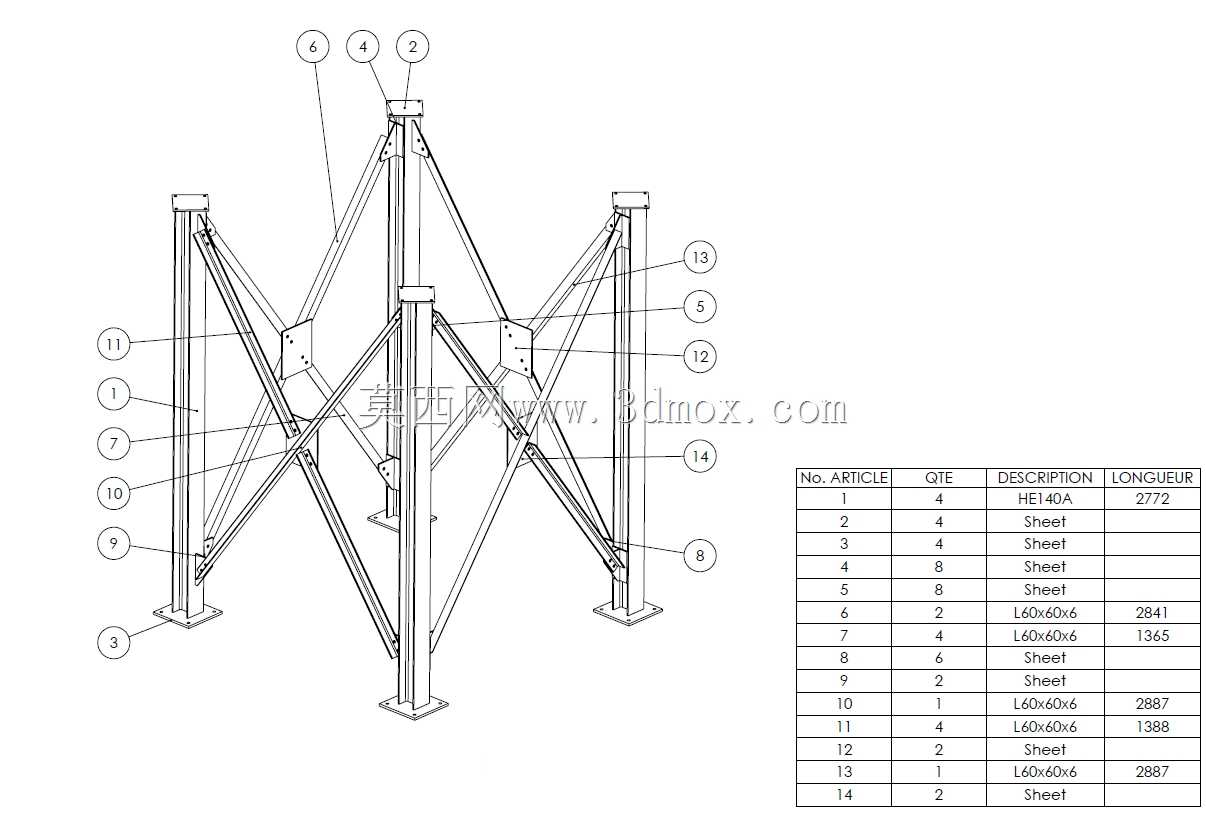

　　从安装边界来看，该框架底部采用方形安装底板，底板预留螺栓孔位，可直接通过膨胀螺栓固定在混凝土基础或预埋钢板上，底部两个方向的安装跨度均为1918mm，总高度2772mm，安装时需保证基础平面的水平度误差不超过2mm/m，避免框架安装后出现初始内应力。腹杆采用交叉式排布，每段腹杆与主立柱的连接角度经过力学优化，能将竖向载荷均匀分散到各根主立柱上，同时抵消水平方向的载荷分量，避免单根立柱出现应力集中。主立柱采用方形空心型钢，腹杆可根据实际载荷需求选择等边角钢或方形小管，所有焊接节点处默认预留焊角高度参数，可根据型材壁厚调整焊角尺寸，保证焊接强度符合钢结构施工规范要求。

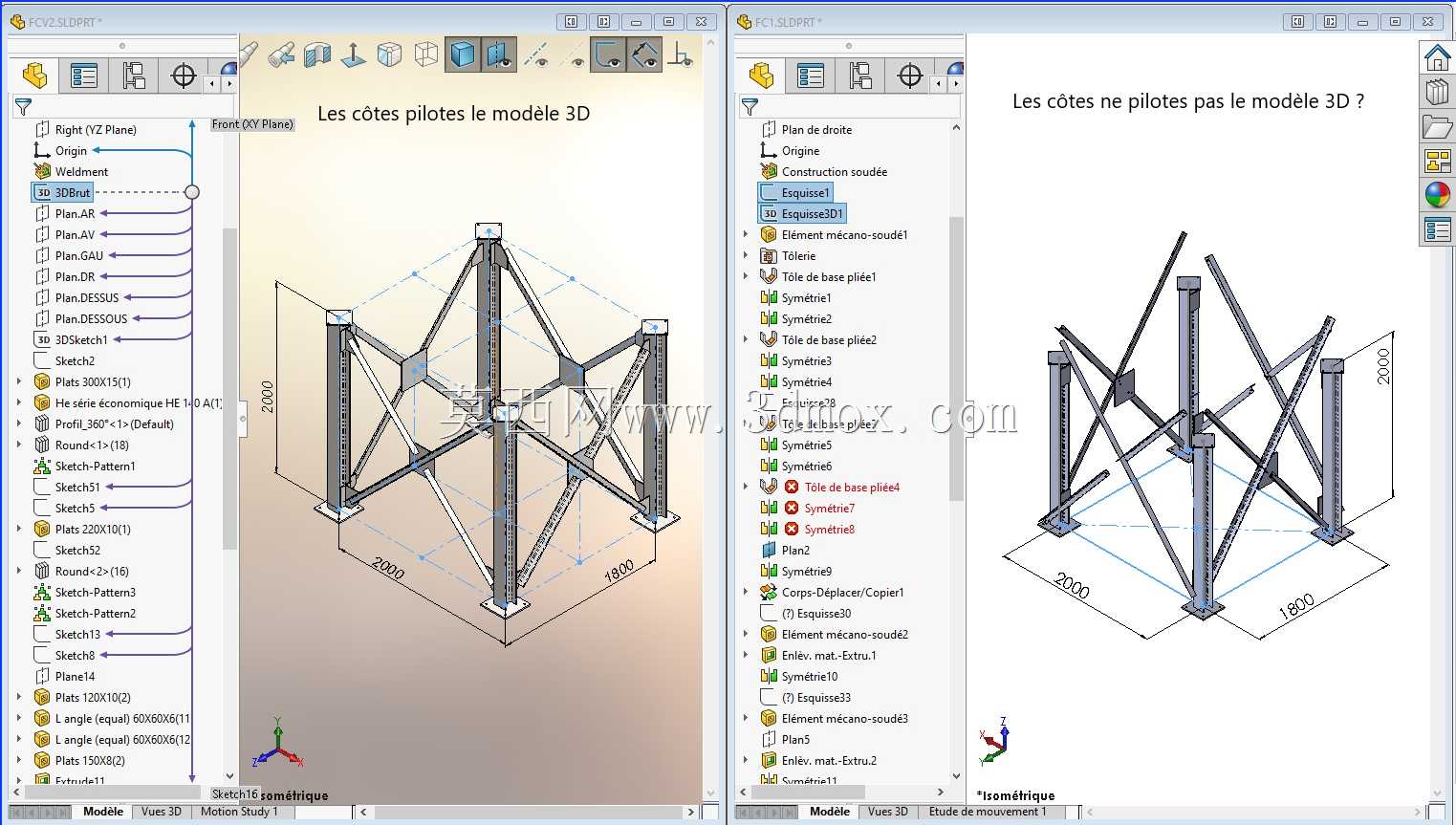

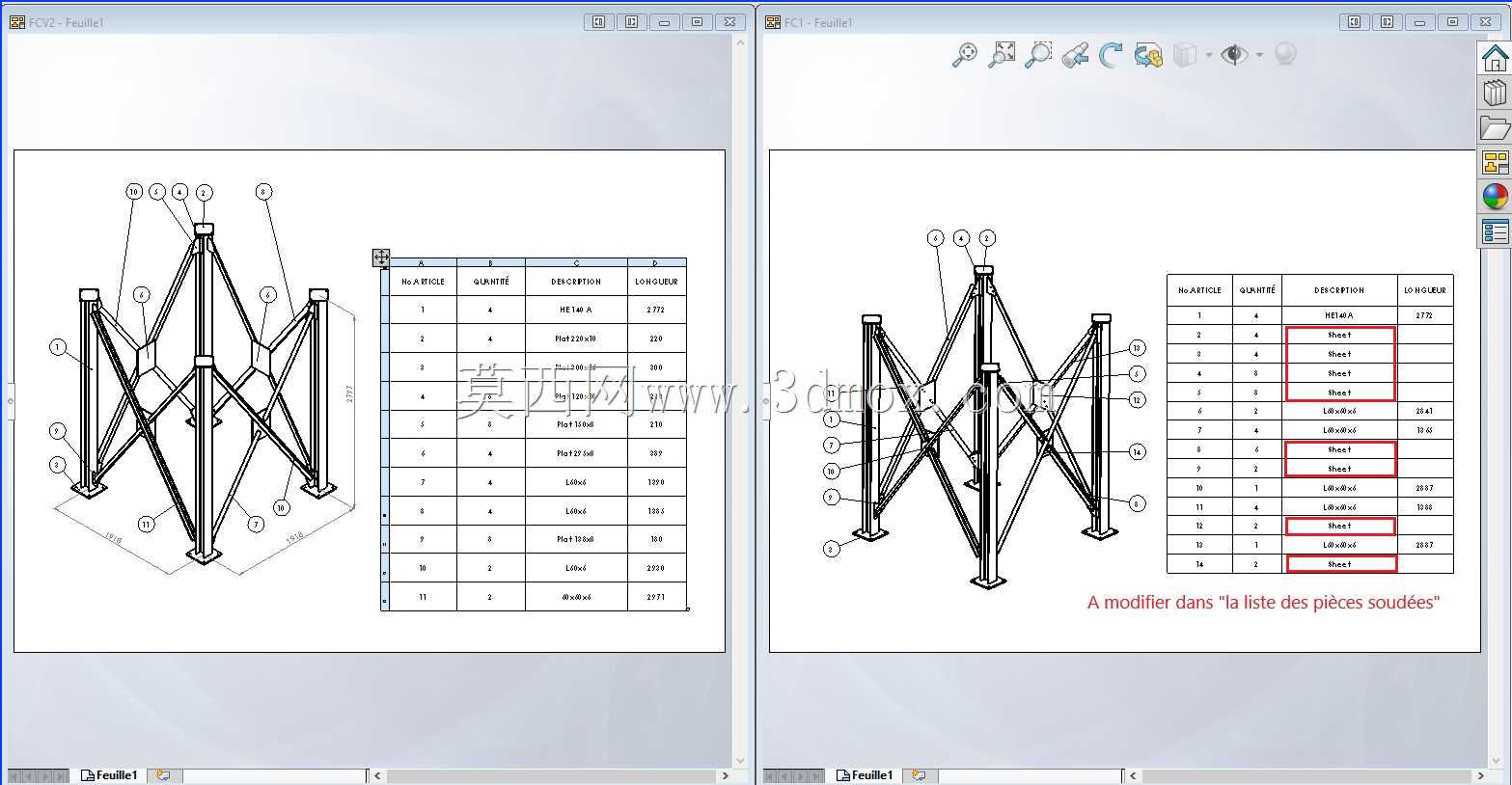

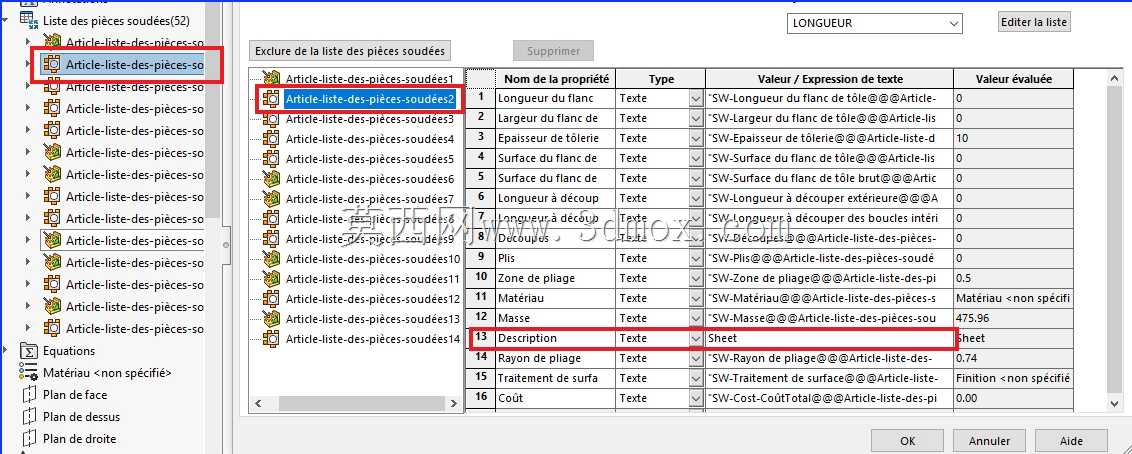

　　实际选型应用时，可根据实际承载需求调整全局参数：若用于承载较重的工业设备，可直接修改主立柱的截面参数增大壁厚与截面边长，腹杆排布密度也可通过参数调整加密，无需重新搭建整体模型；若用于轻型管线支撑，可适当减小型材截面，放大腹杆间距，进一步降低材料成本。模型中所有节点的连接位置都保留了参数关联，调整整体尺寸时，所有杆件的长度、裁切角度、连接点位置都会自动更新，能大幅缩短同类型不同规格支架的设计周期，避免重复建模的工作量。在出工程图环节，模型可直接生成焊件切割清单，自动统计每段型材的长度、规格、数量，也能直接导出各节点的连接板下料图，对接生产加工环节的需求，减少设计到生产的信息传递误差。

　　这类参数化框架的设计逻辑，本质是将钢结构桁架的设计经验固化到模型参数中，设计人员只需要输入现场勘测得到的安装边界尺寸、需要的承载等级参数，就能快速生成符合要求的完整结构模型，不需要从零开始绘制每一根杆件，尤其适合批量做标准化支架设计的工程场景，能有效统一同项目内支架的设计标准，减少不同设计人员出图的规格差异，方便后续的采购、加工与安装施工统一管理。
