V型双缸内燃机动力结构三维设计

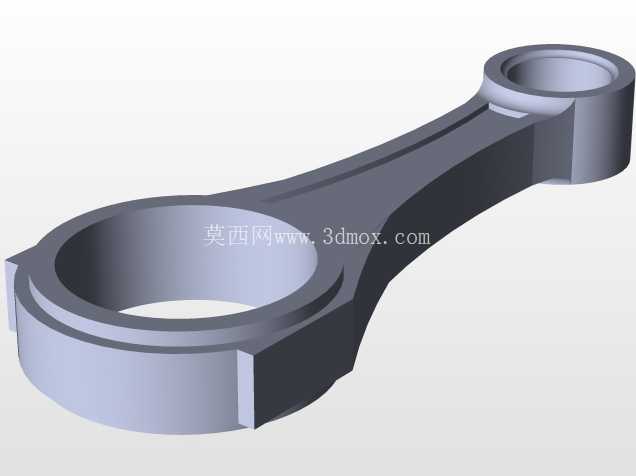

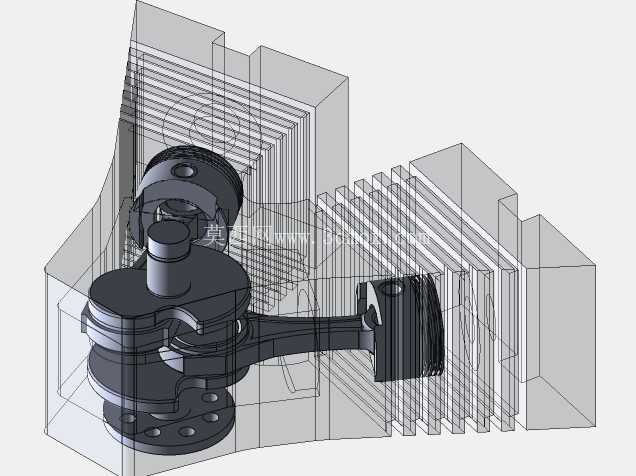

　　这套V型气缸动力结构的三维设计，核心面向小型通用动力、轻型摩托、便携发电机组这类对动力单元紧凑度有较高要求的应用场景。区别于直列缸体的纵向排布逻辑，V型夹角的缸体布局能在同等排量下大幅压缩动力单元的轴向长度，让整机安装时的横向占用空间更可控，尤其适配安装舱位局促、对整机重心高度有严格限制的设备场景。从结构功能来看，这套模型完整还原了内燃机核心做功传递链路：两个呈夹角布置的缸套内分别设置独立活塞组件，活塞通过活塞销与连杆小头端铰接，两根连杆的大头端共同铰接在单根曲轴的曲柄销位置，这种共用曲柄销的设计能进一步减少曲轴的轴向支撑跨度，降低曲轴转动时的挠度变形风险。

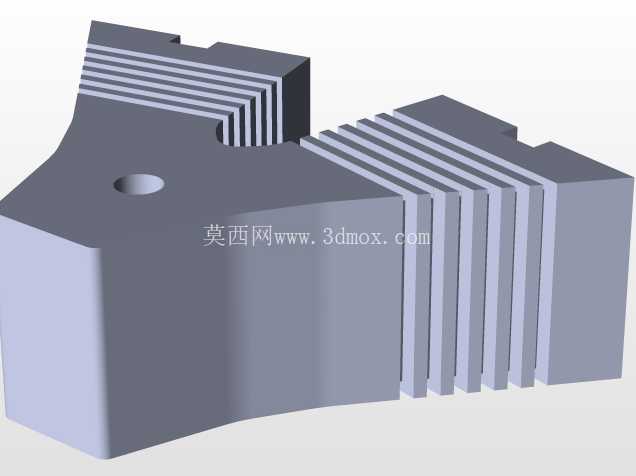

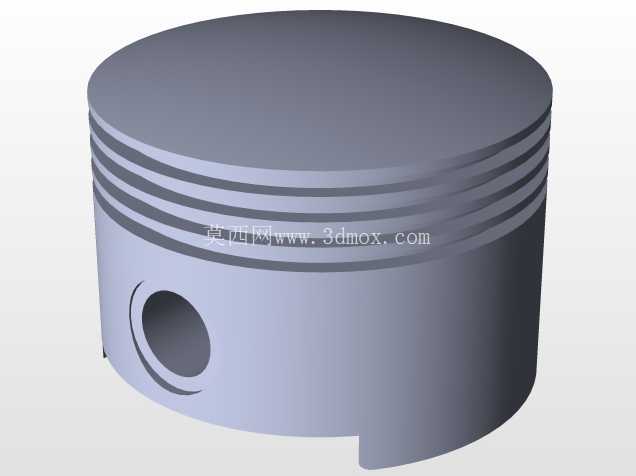

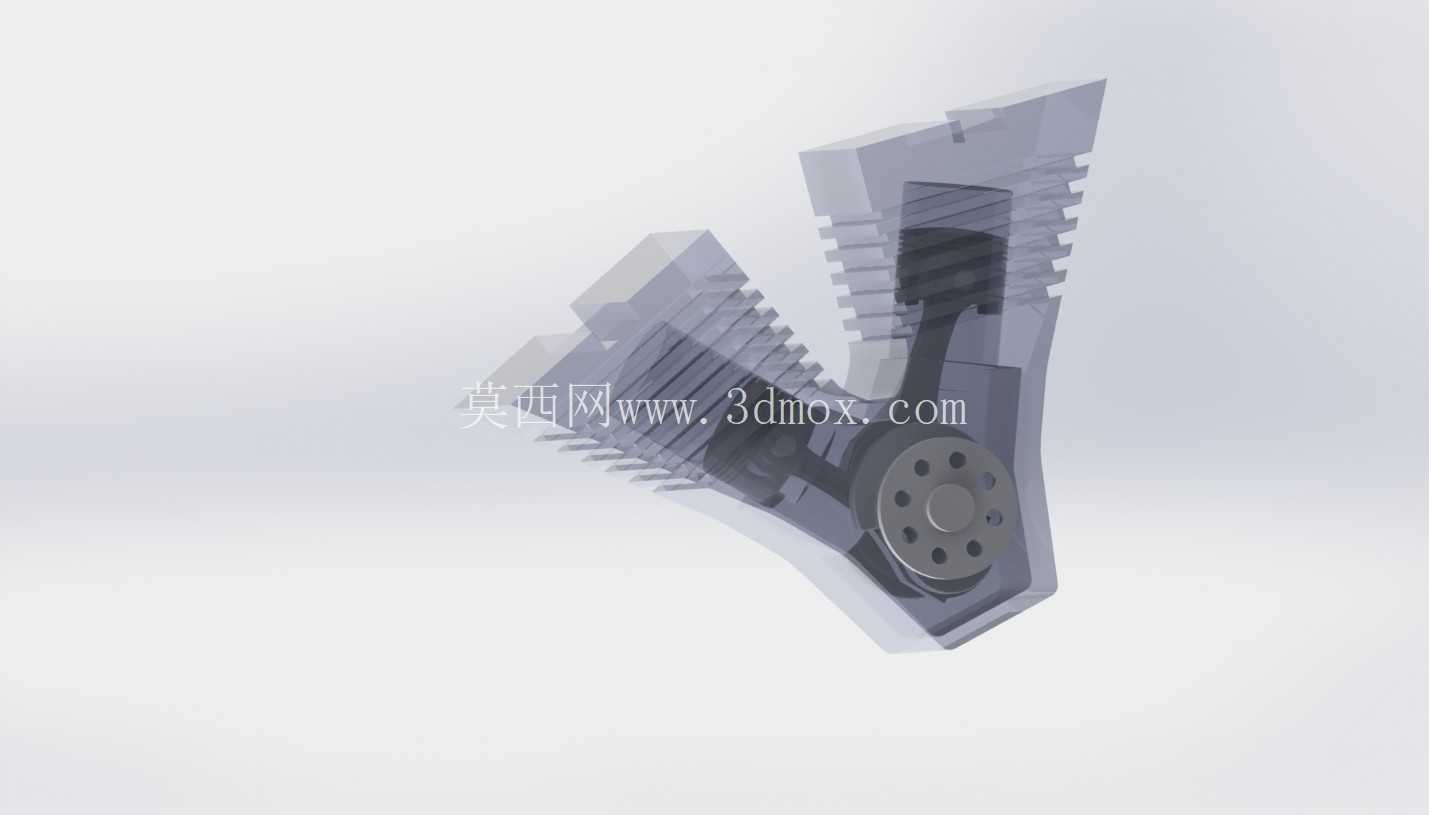

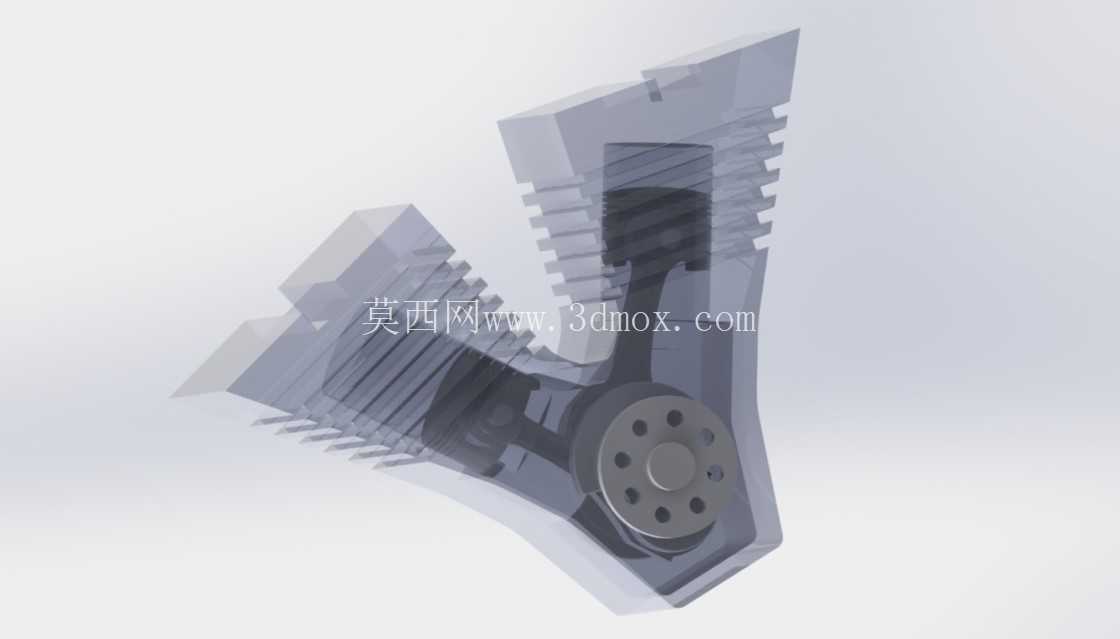

　　设计过程中首先确定的是V型夹角的角度参数，角度过小会导致两侧缸体的进气、排气结构布置空间不足，角度过大则会抵消V型布局的宽度优势，最终选定的夹角值能平衡两侧配气机构的安装空间，同时让两个活塞的做功冲程间隔保持均匀，降低曲轴运转时的一阶、二阶振动幅度。缸体部分采用了半透明的可视化处理，并非实际生产中的透明材质，主要是为了在三维结构展示时能直观看到内部活塞、连杆的运动配合关系，实际工程应用中缸体多采用铸铁或者铸铝材质，外壁会布置散热鳍片或者集成水冷腔道，模型里的缸体外壁也预留了散热结构的基础形态，能直观看到鳍片的排布间距和高度参数，方便后续做散热仿真时直接提取几何特征。安装边界层面，这套动力结构的曲轴输出端设置在缸体夹角的下方中心位置，输出轴的轴径、键槽尺寸都按照通用小型动力的安装标准做了适配，缸体底部的安装法兰面预留了统一规格的螺栓孔位，能直接匹配通用的机架安装孔距，不需要额外做转接法兰的设计。从运动配合的设计细节来看，活塞与缸套之间预留了符合行业标准的配合间隙，活塞环槽的位置、宽度都按照常规气环、油环的安装尺寸做了还原，连杆大头的轴瓦安装位也做了台阶限位结构，避免轴瓦在高速运转时出现轴向窜动。

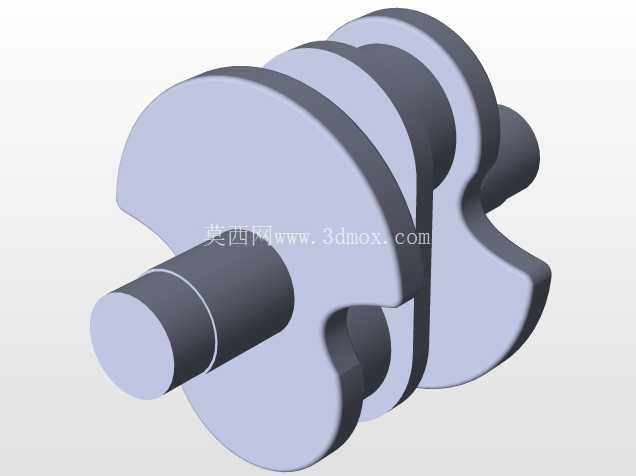

　　曲轴的平衡块结构是设计中的重点，因为V型双缸的两个活塞运动方向存在夹角，往复惯性力的合力方向不是垂直向下，所以平衡块的配重形状、质心位置都经过了反复调整，能抵消大部分往复运动产生的惯性力，减少整机运转时的振动传递。这套结构的设计没有集成外围的配气机构、供油系统和点火组件，核心聚焦于缸体内部的曲柄连杆核心运动副，能让结构设计从业者快速理解V型动力单元的动力传递逻辑，在做同类型动力产品的改型设计时，可以直接提取核心结构的尺寸参数做适配调整，不需要从零开始搭建曲柄连杆的运动关系。

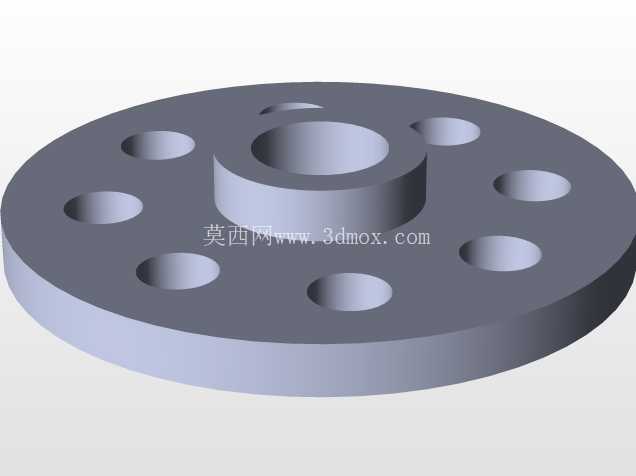

　　比如在做小型便携发电机组的动力选型适配时，可以根据发电机的安装舱位尺寸，调整缸体的夹角角度、活塞行程，快速生成适配的结构方案，同时能通过三维模型直接校验活塞运动到上止点、下止点时，连杆与缸套内壁是否存在运动干涉，提前规避结构设计上的硬伤。另外，缸体顶部的燃烧室位置预留了火花塞或者喷油器的安装孔位，后续不管是做汽油机还是柴油机的改型设计，都能在这个基础结构上拓展对应的配气、供油组件，不需要改动核心的曲柄连杆结构。曲轴两端的轴承安装位也按照标准深沟球轴承的尺寸做了限位台阶，能直接选用标准件进行装配，减少定制零件的数量，降低后续生产的加工成本。在做安装校核时，需要注意曲轴输出端的伸出长度，要和后续连接的离合器、发电机输入轴的配合长度匹配，避免出现轴端顶死或者配合长度不足导致的传动失效问题，缸体两侧的安装面平整度公差也需要控制在合理范围内，避免安装后缸体出现应力变形，导致活塞运动卡滞。
