恒节距弹簧跳板压缩膨胀运动验证结构

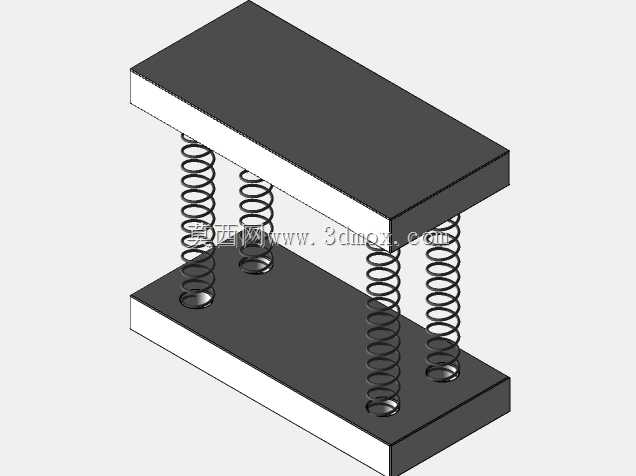

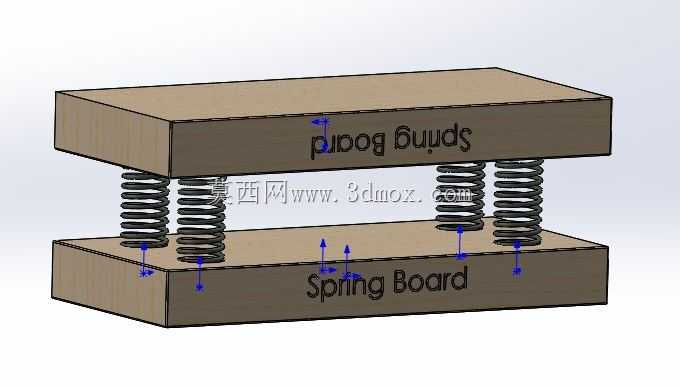

　　在机械结构的弹性元件性能验证领域，这类带恒节距弹簧的跳板结构，常被用于小载荷往复运动场景的原理验证，比如小型振动试验台的隔振模块、轻工设备的缓冲承载单元，甚至是儿童游乐弹跳设施的核心受力单元原型，其核心作用是通过标准化的弹簧形变规律，复现垂直方向上的线性往复运动特性，为后续实际产品的弹簧选型、排布优化提供可量化的参考依据。从结构功能来看，上下两块平行的承载板作为弹簧的安装基准，同时承担载荷传递的作用，上板直接承接外部施加的垂直载荷，下板作为固定基座与安装面贴合，四组恒节距弹簧对称分布在承载板的四个角点位置，这种排布方式能最大程度保证受力时各弹簧的压缩量均匀，避免出现单侧偏载导致的弹簧侧弯、卡滞问题，让整个跳板的垂直运动始终保持在同轴方向，不会出现横向偏移。

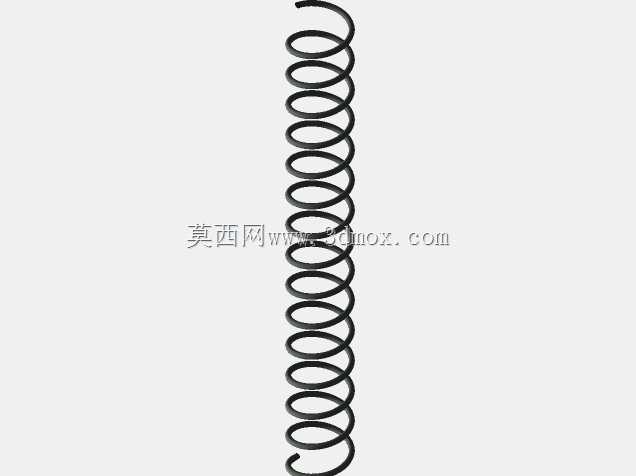

　　设计这类验证结构时，首先要确定弹簧的选型边界，恒节距圆柱螺旋压缩弹簧的刚度是核心参数，需要匹配预期的试验载荷范围，保证在最大压缩行程下弹簧不会出现并圈失效，同时预留15%左右的形变余量，避免长期往复运动导致的弹簧疲劳断裂；其次是承载板的尺寸设计，两块板的长宽尺寸完全一致，厚度需要满足受力时的刚度要求，避免载荷施加后板件出现中部下凹的翘曲变形，否则会改变弹簧的垂直受力角度，直接影响运动数据的准确性，板面上的弹簧安装位需要加工定位沉孔，孔深控制在弹簧线径的1/3左右，既能限制弹簧的径向位移，又不会因为孔深过大影响弹簧的自由伸缩行程。

　　从安装边界来看，下承载板的底面需要保证平面度公差在0.1mm以内，安装时通过底部的四个固定孔位与试验台基座锁紧，保证整个结构在往复运动过程中不会出现整体滑移；上承载板的顶面作为载荷施加面，不需要额外加工复杂结构，保持平面度即可适配不同的加载工装，不管是用砝码静态加载，还是用电动缸做动态往复加载，都能保证载荷垂直传递到各组弹簧上。在实际的运动验证过程中，这个结构可以直观观测到弹簧压缩和回弹的完整过程，对称排布的弹簧能让上板的运动轨迹始终保持水平，不会出现倾斜，通过在板件上标注的位移参考点，还能配合位移传感器实时采集不同载荷下的压缩量数据，验证弹簧刚度的线性度是否符合设计预期；同时这种结构也能用来验证多弹簧并联时的载荷分配特性，当施加偏置载荷时，可以观测不同位置弹簧的压缩量差异，为后续非均匀承载场景下的弹簧排布优化提供实测数据。很多刚接触弹性结构设计的工程师，容易忽略弹簧安装定位的细节，直接将弹簧两端平放在两块板之间，没有做径向限位，在往复运动几次后弹簧就会出现侧向滑移，甚至弹出安装位，这个验证结构里的定位孔设计，就是为了规避这类实际装配中容易出现的问题，同时上下板的平行度在装配时需要通过塞尺做校准，保证四个角点的弹簧初始预压量一致，否则初始状态就存在的内应力，会导致运动过程中弹簧受力不均，提前出现疲劳失效。

　　另外，弹簧的端部并圈磨平处理也是这类结构能稳定运行的关键，磨平后的弹簧端面与承载板的接触面积更大，不会出现线接触导致的应力集中，也能避免弹簧在压缩过程中出现端面滑移，整个结构没有额外的导向轴设计，完全依靠四组弹簧的对称排布实现垂直运动导向，这种无导杆的设计能减少运动过程中的摩擦阻力，更真实地还原弹簧本身的弹性特性，适合用来做纯弹簧形变规律的研究，不会因为导杆的摩擦阻尼影响试验数据的准确性。在轻工生产设备里，类似的弹簧跳板结构常被用在物料缓冲输送工位，当工件从一定高度落到输送台面上时，弹簧压缩吸收冲击能量，随后缓慢回弹将工件平稳放置在输送线上，避免刚性冲击导致的工件表面磕碰损伤；在小型测试设备里，这种结构可以作为低频振动测试的承载平台，通过调整弹簧的刚度和数量，匹配不同的测试振动频率，满足小型电子元器件的抗振性能测试需求。
