DIN ISO14标准带法兰花键轮毂结构件

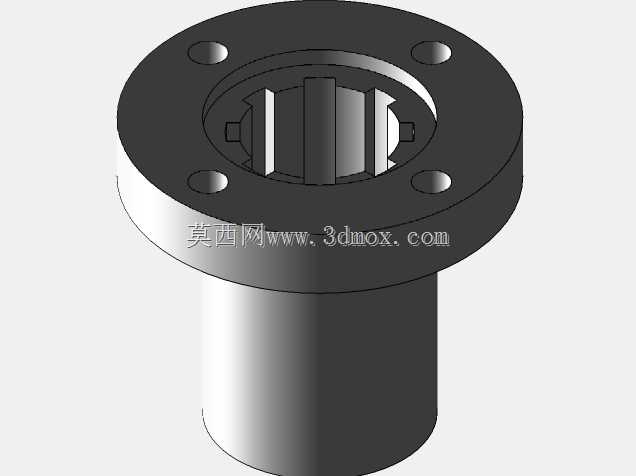

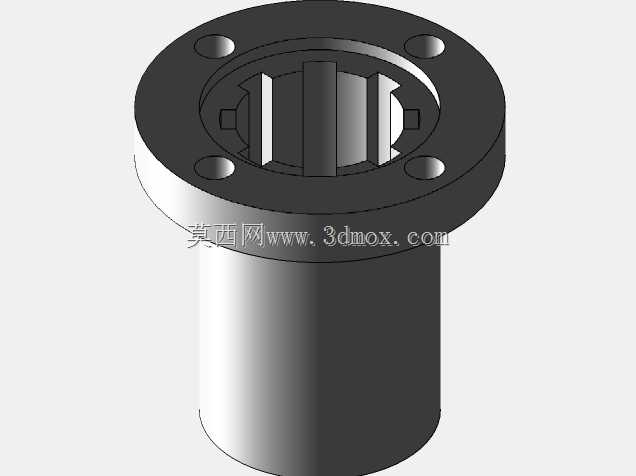

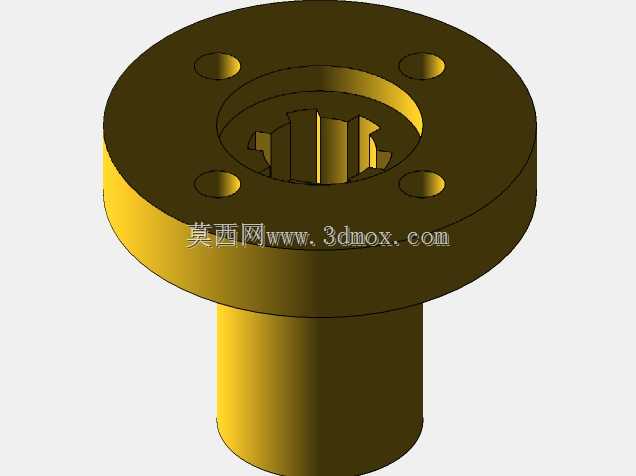

　　在动力传动系统的轴系连接场景中，花键轮毂是承担扭矩传递、轴系定位的核心连接件，这款适配DIN ISO 14花键轴的带法兰结构轮毂，主要面向需要同时实现周向扭矩传递与轴向端面固定的传动工位，常见于减速机输出端、液压泵输入连接、机床主轴进给机构、工业阀门执行器传动链路等场景，相比普通平键连接的轮毂，花键配合的结构能够在同等轴径下传递更大的扭矩，同时具备更好的对中精度，适合高速、变载荷的传动工况。从结构设计逻辑来看，这款轮毂采用一体化的法兰+筒身结构，避免了分体式法兰与轮毂焊接、螺栓拼接带来的应力集中问题，整体采用回转体加工基准，所有配合面的同轴度公差可以在一次装夹中完成加工，有效降低装配后的径向跳动误差。

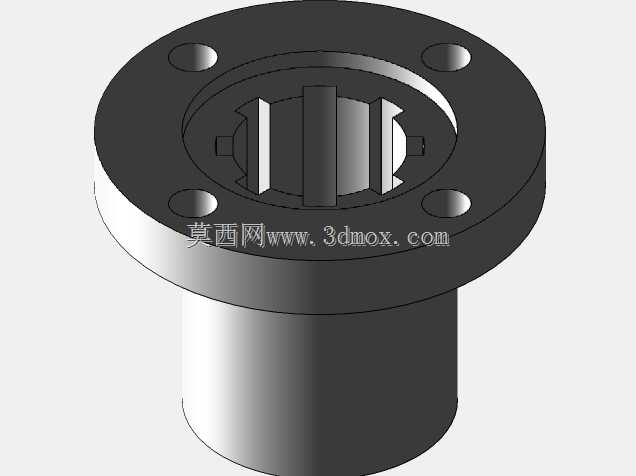

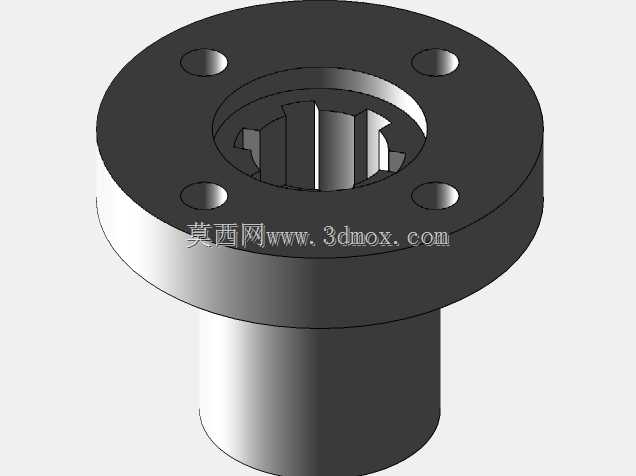

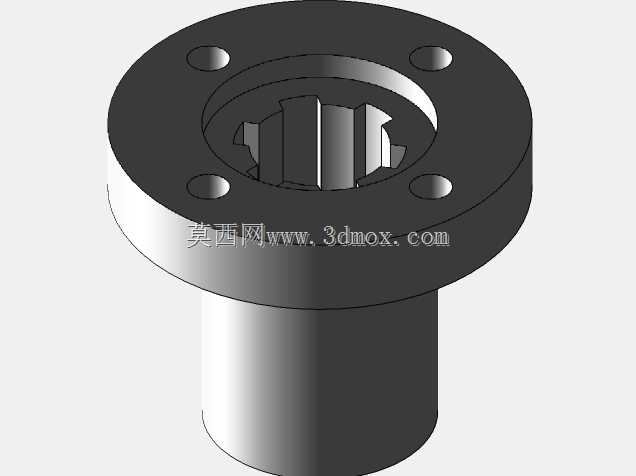

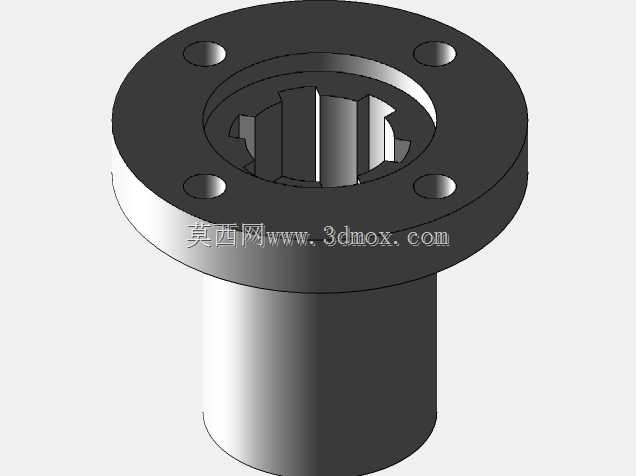

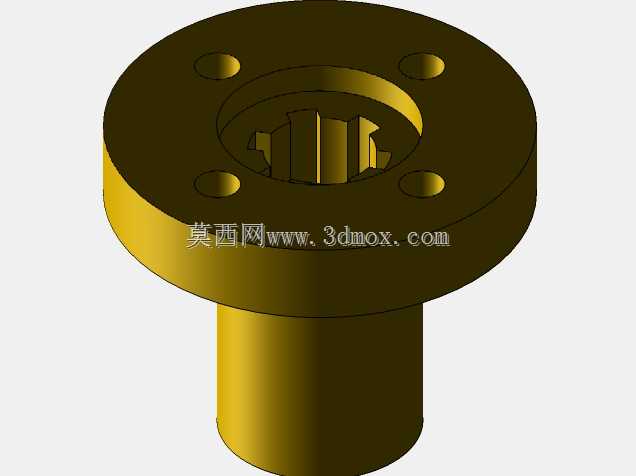

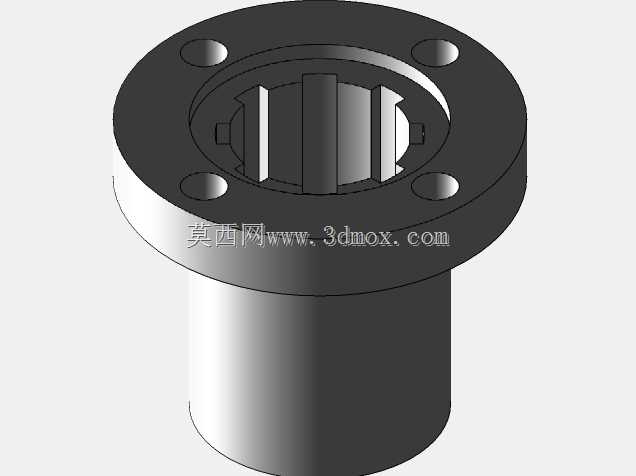

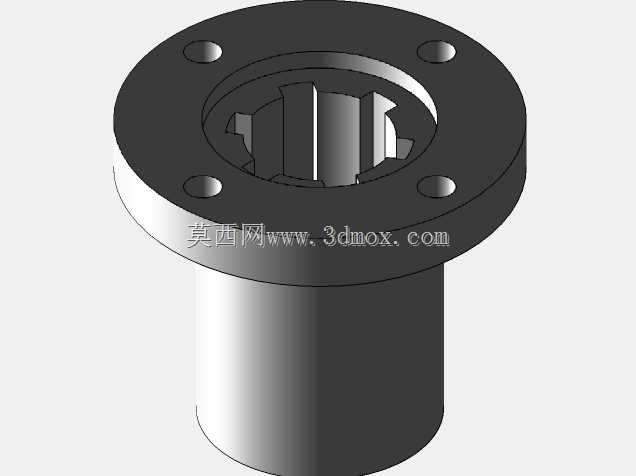

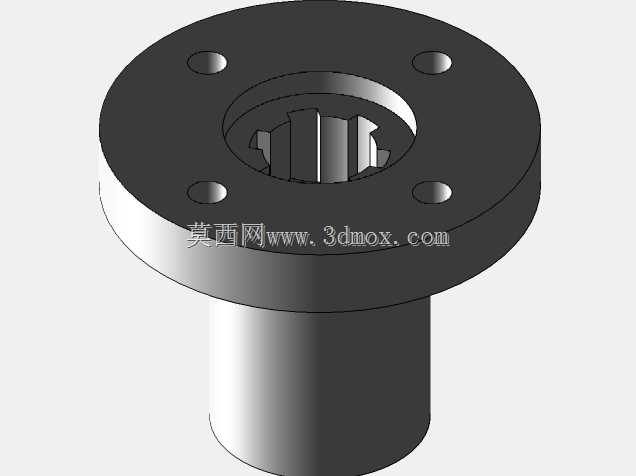

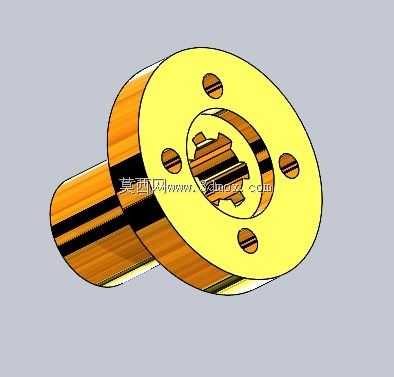

　　法兰端面上均匀分布的四个安装通孔，用于穿过连接螺栓实现轮毂与从动部件的端面刚性连接，孔位的分度圆直径与通孔直径按照常规传动件的安装尺寸匹配，能够适配多数同规格法兰端的传动轮、联轴器、执行件连接需求，安装时螺栓预紧力均匀作用在法兰端面，不会对花键配合段产生附加的偏载力矩。筒身部分的内孔为标准DIN ISO 14矩形花键结构，花键的齿侧配合采用过渡配合精度，既能够保证装配时花键轴可以顺利推入，又能减少传动过程中齿侧的冲击间隙，花键的有效啮合长度覆盖整个筒身的内孔段，保证齿面的接触应力分布在合理区间，避免局部载荷过大导致的齿面压溃、磨损问题。在安装边界上，这款轮毂的轴向定位依靠法兰端面与从动件端面的贴合实现，装配时不需要额外加装轴端挡圈或者定位套，花键推入到位后法兰端面自然形成轴向限位，能够简化轴系的装配流程，减少轴上的零件数量。法兰的外圆直径大于筒身直径，在安装空间校核时需要预留法兰外圆的回转空间，避免相邻部件与法兰外圆发生运动干涉，筒身的外径尺寸按照花键大径的常规比例设计，保证筒身壁厚具备足够的抗扭强度，在额定扭矩载荷下不会发生筒身扭转变形。

　　从实际使用的角度，这种带法兰的花键轮毂特别适合从动件本身没有设计花键孔、但需要与花键轴连接的场景，比如将带轮、链轮、制动盘等零件通过螺栓固定在轮毂法兰端，就可以快速实现这些零件与花键轴的传动连接，不需要对原有零件的内孔进行花键加工，降低零件的改造成本。设计过程中，花键的齿形参数严格遵循DIN ISO 14标准，不需要额外定制花键刀具，采用标准拉刀就可以完成内花键的加工，法兰上的安装孔采用通孔设计，加工时可以直接钻削完成，不需要攻丝，装配时配合螺母或者从动件上的螺纹孔即可完成固定，整体加工工艺性良好，适合批量生产。

　　在受力层面，扭矩从花键轴通过花键齿侧传递到轮毂本体，再通过法兰端面的摩擦力与螺栓的剪切力传递到从动部件，整个传力路径没有突变的截面，应力分布均匀，在频繁正反转的传动工况下，不会出现应力集中导致的轮毂断裂问题。另外，法兰端面与花键内孔的垂直度公差控制在合理范围内，装配后能够保证从动件的端面与花键轴的轴线垂直，减少从动件运转时的端面跳动，降低传动过程中的振动与噪声，对于转速较高的传动场景，这种精度控制能够有效延长轴承、密封件等周边零件的使用寿命。
