标准麻花钻金属切削加工刀具结构

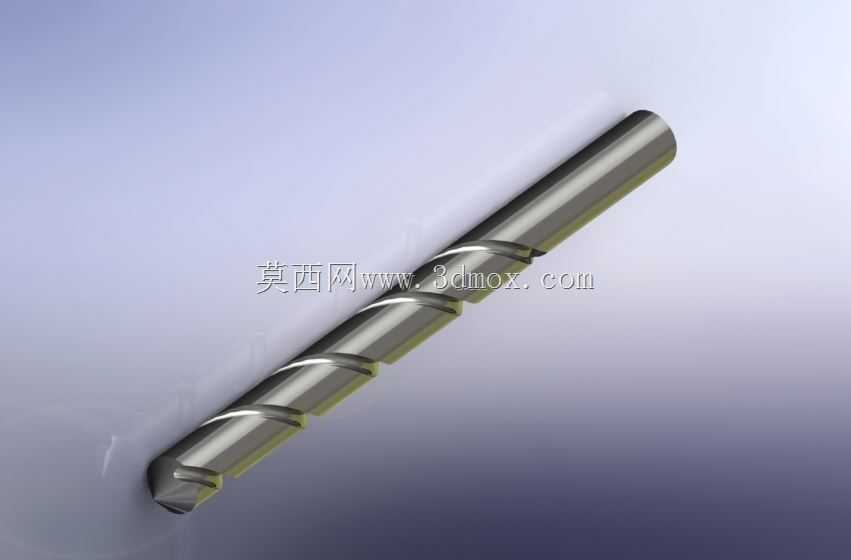

　　这款直柄麻花钻是金属切削加工领域应用最广泛的孔加工刀具，日常在普通钻床、台钻、手电钻、加工中心的钻孔工序中都能见到它的身影，不管是普通碳钢工件的粗钻定位、钣金件的预装孔加工，还是液压阀块流道的初孔成型、机械设备安装时的地脚螺栓孔制备，都能适配对应的加工场景。从结构设计来看，整体采用直柄圆柱装夹结构，柄部直径与钻身工作段保持一致，这种设计的优势在于装夹适配性极强，既可以用普通三爪钻夹头直接装夹，也能搭配钻套在锥柄主轴设备上使用，不需要额外定制过渡装夹配件，车间里的常规钻孔设备都能直接装夹使用，不需要调整设备的装夹行程。

　　钻身的螺旋排屑槽采用等导程设计，槽型的截面轮廓经过优化，槽底圆弧过渡平滑，没有应力集中的直角结构，钻削过程中产生的切屑可以顺着螺旋槽顺畅排出，不会在孔内堆积造成挤刀、刮伤已加工孔壁的问题，针对塑性材料加工时，切屑会沿着槽面形成连续的螺旋卷状切屑，不会出现碎屑卡滞在槽内的情况。切削端的两条主切削刃采用对称刃磨设计，顶角角度设置为通用加工常用的118度，这个角度在加工普通碳钢、铸铁、有色金属材料时，切削阻力处于合理区间，既不会因为顶角过小导致切削刃强度不足、容易崩刃，也不会因为顶角过大造成轴向进给力飙升、设备负载超标。横刃部分经过标准修磨处理，缩短了横刃的实际切削长度，有效降低了钻孔初始阶段的轴向抗力，钻孔定位时不会出现明显的钻头滑移偏移，能保证孔位的初始定位精度，不需要提前打中心孔就能直接在平整工件表面钻孔，减少了工序步骤。刃带部分沿着螺旋槽方向均匀分布在钻身外圆，两条对称的刃带既可以在钻孔过程中起到导向作用，保证孔的直线度，减少孔壁的扩孔量，同时也能减少钻身和孔壁的摩擦面积，降低钻削过程中的发热，延长刀具的使用寿命。

　　从安装边界来看，直柄段的长度满足常规钻夹头的夹持深度要求，装夹时只要夹持长度达到柄部直径的1.5倍以上，就能保证高速钻削时不会出现打滑、钻头甩出的安全问题，钻身的工作段长度覆盖了常规钻孔深度需求，加工盲孔时可以通过调整装夹长度来控制钻孔深度，不需要额外接长杆就能完成多数常规厚度工件的通孔加工。实际加工使用中，这款钻头可以适配干式切削和乳化液冷却切削两种工况，在低速钻削铸铁类脆性材料时，不需要冷却液也能稳定加工，切屑呈细碎颗粒状顺着排屑槽排出，不会出现切屑缠绕钻头的问题；高速钻削钢材时搭配乳化液冷却，可以有效降低切削刃的温度，避免切削刃过热退火导致的刀具快速磨损。

　　针对不同的加工材料，只需要调整对应的主轴转速和进给量参数，不需要更换刀具结构就能完成加工，比如加工铝合金材料时可以适当提高转速、加大进给量，加工不锈钢等难加工材料时降低转速、减小进给量，就能获得稳定的加工效果。在设备维修、五金加工、模具制造、管道安装等多个场景下，这款钻头都是必备的基础孔加工刀具，结构简单可靠，装夹使用便捷，不需要复杂的刀具预调就能直接上机使用，对于现场维修类的临时钻孔作业，不需要复杂的对刀流程，只需要对准孔位标记就能开始钻孔，操作门槛低，加工稳定性好。
