减压阀配套带挂钩螺旋压缩弹簧结构

　　在流体压力调控类阀门的内部结构中，这类带端部挂钩的螺旋压缩弹簧是直接决定压力反馈精度与复位可靠性的核心弹性零件，并非通用标准弹簧可以直接替代。日常接触的民用供水减压阀、工业管路气动减压阀、小型燃气调压阀内部，都能看到这类结构的弹簧，它的核心作用是配合膜片或者活塞组件，平衡阀瓣受到的流体侧压力，当出口端压力超过设定阈值时，弹簧被压缩带动阀瓣关小通流截面，压力回落时弹簧复位推动阀瓣开大通道，以此实现出口压力的稳定输出。

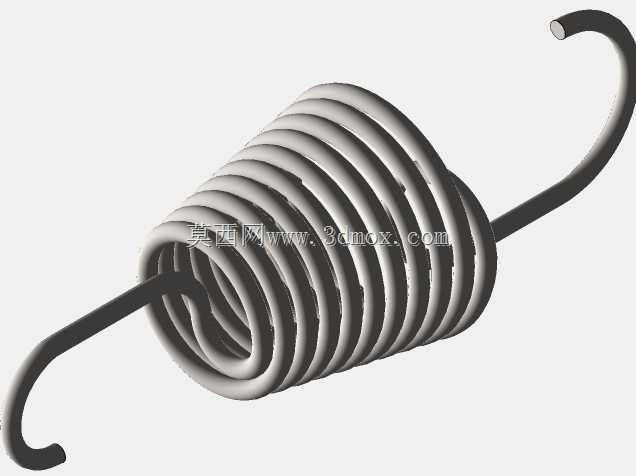

　　从结构设计逻辑来看，这款弹簧没有采用常规压缩弹簧的平端并圈磨平结构，而是在两端延伸出弯制的挂钩结构，这是为了适配减压阀内部的安装限位需求：一端挂钩卡接在阀体内腔的定位凸台上，另一端挂钩挂接在压力调节膜片的联动支架上，不需要额外的弹簧座或者固定卡扣，就能避免弹簧在反复压缩回弹过程中出现径向窜动、偏斜卡滞的问题，相比平端弹簧减少了两个装配零件，也压缩了阀腔内部的轴向安装空间。弹簧的有效圈数经过匹配计算，圈与圈之间预留了足够的工作行程间隙，在额定压缩量下不会出现并圈触底的情况，能保证全行程范围内的弹力线性度，避免压力调节过程中出现拐点、压力跳变的问题。端部挂钩的弯制半径做了加大处理，没有出现过小的弯折死角，能减少长期往复载荷下的应力集中问题，降低挂钩根部断裂的失效概率。

　　从安装边界与尺寸适配角度来说，这类弹簧的外径需要和阀体内腔的弹簧安装导槽做小间隙配合，间隙量控制在0.8-1.5mm之间，间隙过大会导致弹簧压缩时出现偏摆，造成弹力作用方向偏移，使得阀瓣受力不均出现密封面偏磨、内漏的问题；间隙过小则会导致弹簧外壁和腔壁摩擦，出现卡涩、动作滞后的情况。弹簧的自由长度需要匹配减压阀的额定调节行程，预压量设置在总压缩量的15%-20%区间，保证阀瓣在初始关闭状态下就能获得足够的密封比压，同时在最大开度位置弹簧仍保留一定的预紧力，不会出现松脱异响。弹簧丝的直径选型和有效圈数是匹配设计的，针对不同调压范围的减压阀，丝径越粗、有效圈数越少的弹簧刚度越大，适配高压工况的压力调节需求，丝径较细、圈数更多的弹簧刚度更小，适合低压高精度的调压场景。

　　在实际工况应用中，这类弹簧长期处于压缩载荷往复波动的状态，还要接触管路中的流体介质，所以设计时除了力学性能的匹配，还要考虑介质兼容性：供水系统用的弹簧一般做防锈镀层处理，气动系统用的弹簧会做表面氧化处理，燃气系统用的弹簧则会选用抗腐蚀的合金材质，避免长期使用后出现锈蚀、弹力衰减的问题。很多维修场景中遇到的减压阀压力不稳、出口压力漂移、无法复位关断的问题，根源都在于弹簧选型不当或者长期使用后弹力失效，更换匹配参数的同结构弹簧就能解决大部分故障。建模过程中需要重点还原螺旋升角、端部挂钩的空间角度、有效圈数的实际比例，不能按照普通压缩弹簧的参数直接套用，否则装配时会出现挂钩对位不准、安装尺寸超差的问题，直接影响整个减压阀的装配可行性与动作可靠性。
