平行轴小距离十字滑块联轴器结构

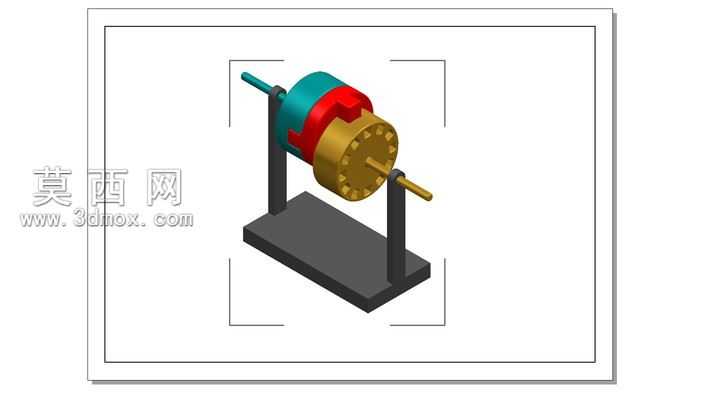

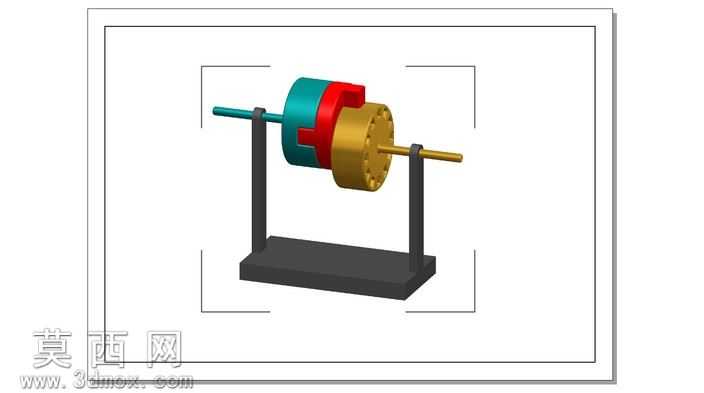

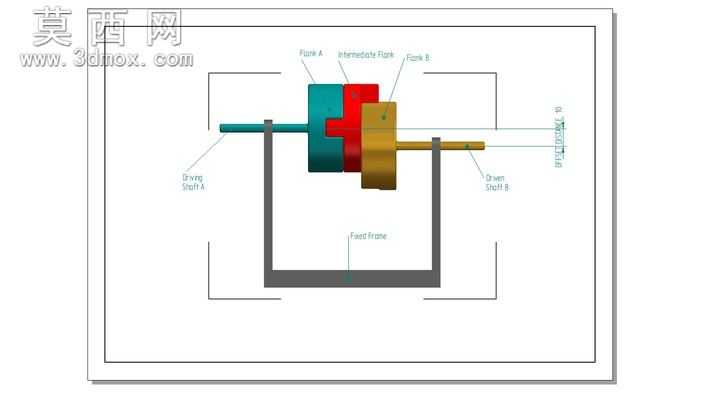

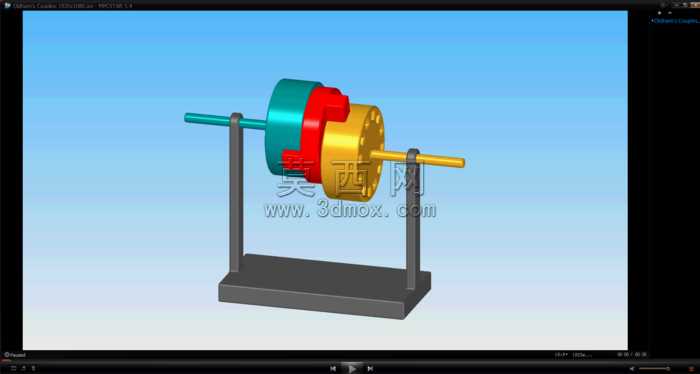

本作品为平行轴小距离传动用十字滑块联轴器的三维建模成果，建模阶段首先完成整体传动方案的结构拆解，将整套装置划分为支撑底座、立式支架、左右传动轴、两端半联轴器、中间十字滑块五个核心组成部分，按照机械设计手册中十字滑块联轴器的标准尺寸比例完成各零件的参数化草图绘制，通过拉伸、旋转、切除等基础建模特征生成单个零件的实体模型，建模过程中严格控制各配合面的尺寸公差，保证半联轴器的卡槽尺寸与中间滑块的凸榫尺寸完全匹配，避免后续装配出现干涉问题。装配阶段按照从下到上的顺序依次完成底座与支架的固定配合、传动轴与支架的转动配合、半联轴器与传动轴的同轴度配合、中间滑块与两侧半联轴器的滑动间隙配合，所有配合关系完全还原实际机械装配逻辑，可直观展示联轴器的运动状态。材质与渲染阶段针对不同零件的实际应用场景分配对应材质，支撑底座与立式支架采用灰铸铁材质，还原铸铁件哑光粗糙的表面质感，传动轴采用调质45号钢材质，呈现金属切削加工后的细腻金属光泽，两侧半联轴器分别分配不同的彩色工程塑料材质，中间十字滑块采用红色耐磨尼龙材质，通过差异化的色彩区分不同功能的零件，让整体结构的层级关系更加清晰直观，渲染时采用柔和的均匀布光方案，避免金属表面出现过强的反光干扰结构观察，背景选用渐变浅蓝色调，突出主体模型的结构轮廓。设计思路上，该联轴器针对两平行轴存在小距离径向偏移的传动场景设计，中间十字滑块可在两侧半联轴器的卡槽内做小范围滑动，以此抵消两轴安装过程中产生的同轴度误差，同时可补偿设备运行过程中因振动、负载变形产生的轴间偏移，保证传动过程的平稳性，降低轴系的附加载荷，提升整套传动系统的使用寿命，模型可直接用于机械原理教学演示、传动方案选型参考以及非标传动部件的设计参考，完整还原了十字滑块联轴器的工作原理与结构特点。
