透明亚克力拼接式设备防护外壳结构设计

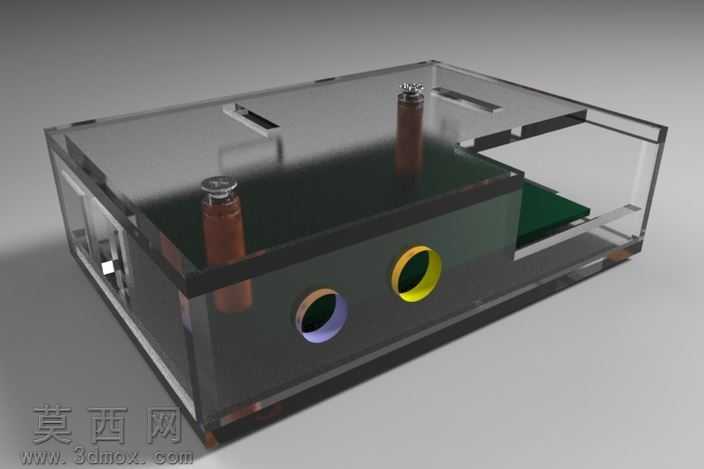

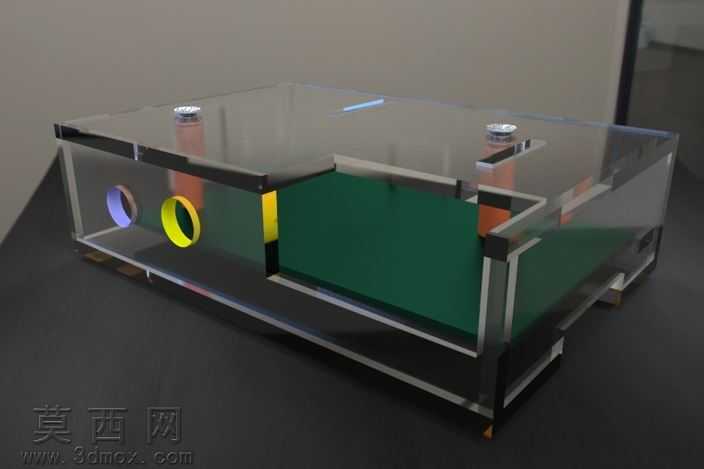

本作品为设备防护类外壳结构，采用三维建模软件完成全参数化设计，整体以长方体为基础构型，通过多材质拼接的方式实现防护与可视化兼顾的使用需求。建模过程中首先搭建外壳的整体框架，确定各边的支撑结构尺寸，预留出内部元器件的安装空间，框架边缘做了倒角处理，避免尖锐边角带来的装配划伤风险。主体围护部分选用透明亚克力材质进行渲染表现，材质参数调整为高透光、低粗糙度的效果，能够清晰展示内部的结构布局，同时还原亚克力板材轻微的反光质感，让整体视觉效果更贴近真实实物。外壳侧面预留了不同规格的圆形开孔，分别做了紫色、黄色的色彩区分，用于对应不同功能的接口安装，开孔边缘做了加厚处理，提升接口安装位置的结构强度，避免长期使用出现开裂变形的问题。外壳内部设置了深绿色的分隔挡板，将内部空间划分为不同的功能区域，可用于分隔不同的元器件组，避免不同模块之间的干扰，挡板与透明外壳之间通过卡槽结构实现固定，无需额外连接件，装配流程更加简便。顶部预留了两个凸起的安装位，用于固定控制按钮或者状态指示灯，安装位与外壳主体做了一体化建模处理，保证衔接位置的密封性。底部设置了隐藏式的支撑脚，将外壳整体抬离安装平面，既可以避免底部与安装面直接摩擦造成磨损，也能为底部的走线预留足够空间。渲染阶段采用了写实的光影设置，通过柔和的环境光突出透明材质的通透感，同时对不同材质的质感做了区分：透明部分的清透、彩色开孔圈的哑光质感、内部挡板的磨砂质感、框架部分的硬质光滑质感都做了针对性的参数调整，让整体模型的展示效果更加真实直观。整体设计兼顾了防护性、可视化需求与装配便利性，结构简洁合理，可直接用于小型实验设备、桌面级工控装置的外罩参考，各部分尺寸可根据实际安装需求进行参数调整，适配不同规格的内部元器件布局。
