球形齿轮组合传动机构创意设计

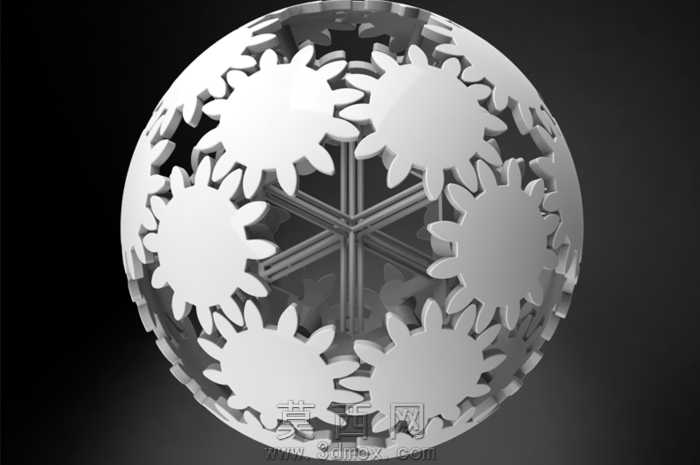

本作品为创意球形齿轮传动结构，采用三维建模软件完成全参数化设计，整体呈现规整的球形外观，将传统平面齿轮传动拓展至三维球面空间，兼具机械传动功能性与艺术展示价值。建模阶段首先确定球体基准轮廓，以球心为对称中心规划内部支撑骨架，采用六向放射状筋条结构作为内部承载框架，筋条截面为规整矩形，既保证整体结构强度，又控制整体重量，避免冗余材料占用。外层球面均匀排布多组标准渐开线圆柱齿轮，所有齿轮的分度圆均与基准球体表面相切，相邻齿轮的齿廓参数完全一致，保证啮合传动时的顺滑度，无卡滞、干涉问题。建模过程中对每一个齿轮的安装轴位进行精准定位，所有齿轮的回转轴线均指向球心，确保多组齿轮可同步联动，实现动力在球面空间内的多向传递。齿轮齿形采用标准模数设计，齿顶高、齿根高参数符合通用机械传动规范，齿面做平滑过渡处理，避免应力集中问题。渲染阶段采用哑光金属材质模拟金属齿轮质感，调整环境光与反射参数，突出齿轮齿廓的立体感与镂空结构的通透感，背景采用纯黑渐变，强化主体结构的视觉冲击力，清晰展现内部支撑骨架与外层齿轮的层级关系。设计思路上打破传统齿轮传动的平面布局限制，将机械传动结构与球形几何形态结合，既可以作为机械传动原理的教学演示模型，也可作为3D打印的创意艺术摆件，结构设计兼顾可制造性，所有部件无倒扣、薄壁等不利于加工的结构，可直接导出STL格式用于增材制造，装配关系简单清晰，各齿轮与内部骨架采用轴孔配合，组装难度低，整体结构转动顺滑，可直观展现多齿轮同步啮合的动态效果，将机械结构的理性美感与几何造型的艺术感充分融合。
