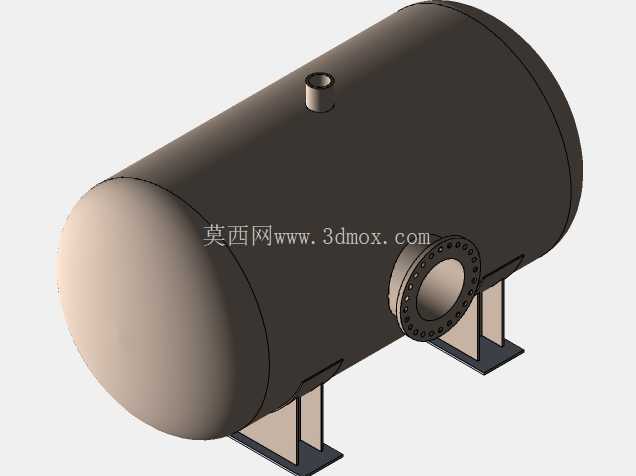

立式法兰连接承压化学反应容器结构

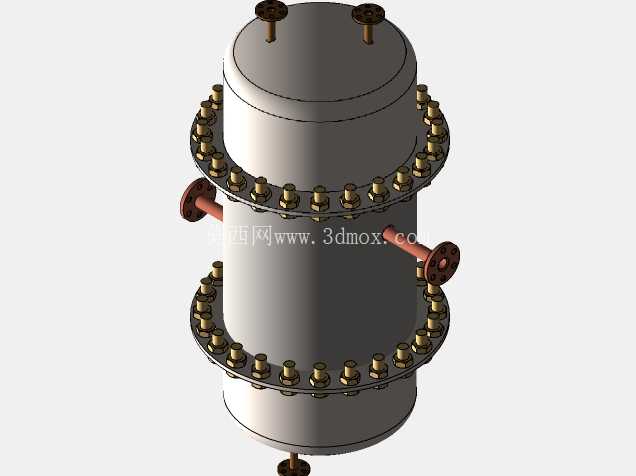

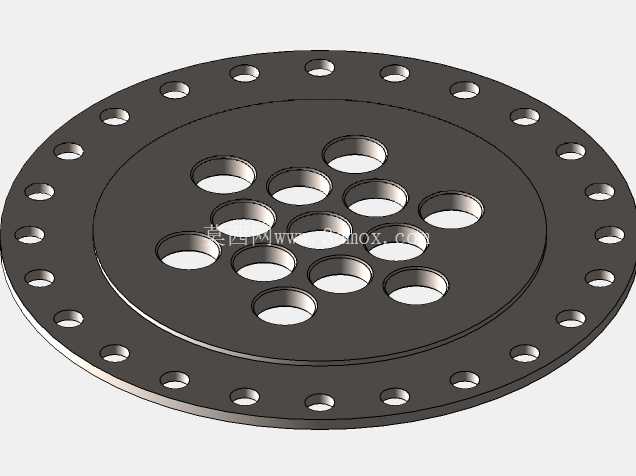

　　该立式承压反应容器主要应用于精细化工、医药中间体合成、小批量试剂制备等生产场景，可在带压工况下完成液液混合、气液反应、恒温催化等工艺过程，适配间歇式生产的作业需求，能满足中小产能生产线的反应工序布置要求。设备采用上下两段式筒体拼接结构，筒体对接位置采用高颈法兰配合全周均布螺栓紧固的密封形式，法兰密封面可根据工艺介质特性选配不同密封垫片，兼顾承压能力与密封可靠性，避免反应过程中介质泄漏。

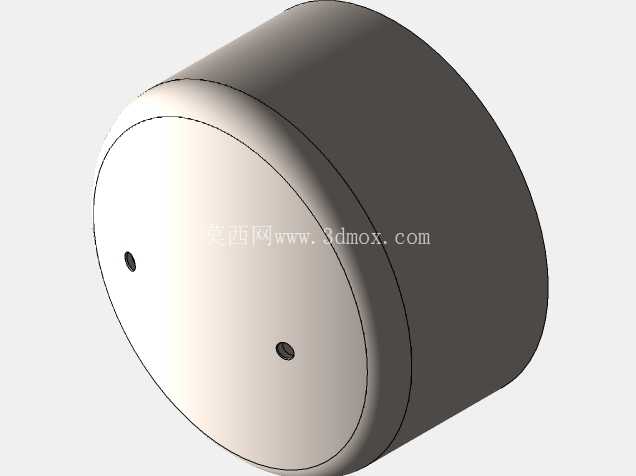

　　筒体上下封头采用标准椭圆形封头结构，顶部设置两个工艺接管口，可分别用于进料、排气、压力表安装或安全阀接驳，满足反应过程的压力监测、安全泄放与物料投加需求；筒体侧面设置两个带法兰的侧向接管，可作为物料进出、换热介质接驳或测温元件安装接口，适配不同工艺管线的接驳要求。从设计逻辑来看，该结构优先考虑了拆装维护的便利性，法兰连接的分段式筒体无需整体吊装即可完成内部构件的检修与更换，全周均布的螺栓排布可保证法兰面受力均匀，避免局部密封失效。设备整体为立式安装结构，底部可配套支座固定于生产平台或钢架基础上，安装时需预留顶部接管的操作空间与侧面管线的接驳距离，筒体直径与高度比例适配常规厂房层高，无需额外改造厂房结构即可完成布置。

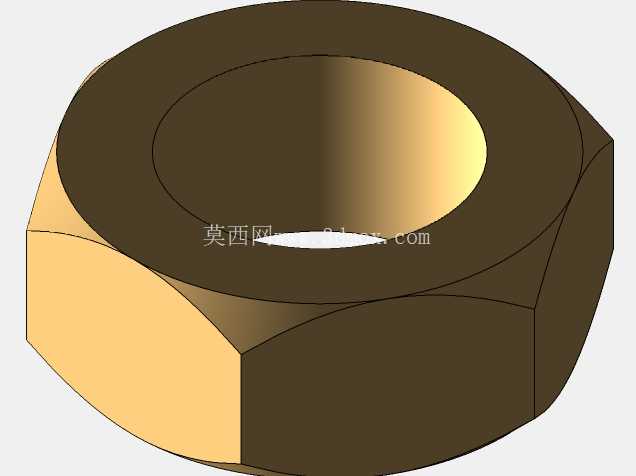

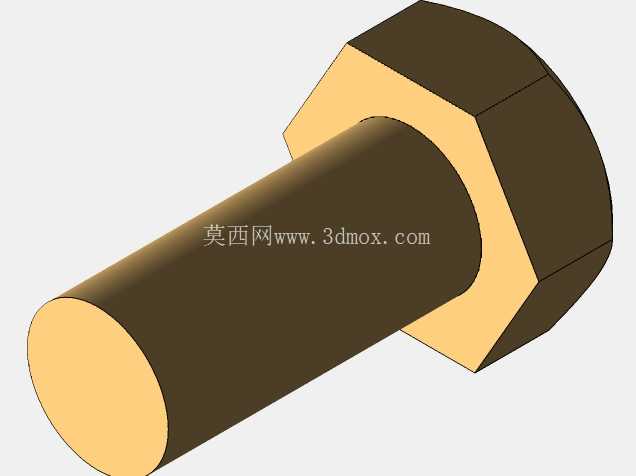

　　建模过程中对法兰螺栓孔的位置度、接管的伸出长度、封头的曲率半径均做了参数化处理，可根据实际工艺压力等级、容积需求快速调整尺寸参数，法兰螺栓的数量与规格随筒体直径、设计压力匹配调整，保证不同参数下的结构强度符合承压设备设计规范。侧向接管的法兰端面与筒体轴线保持垂直，避免管线安装时出现附加应力，顶部接管的高度预留了阀门安装与操作的空间，不会出现操作干涉问题。该结构可根据实际使用需求在内部加装搅拌组件、换热盘管、挡板等内构件，外部可配套保温层、伴热管线等附属结构，适配不同反应温度、压力的工况要求，建模时已预留内构件的安装定位基准，后续修改时无需重构整体筒体结构即可完成内件的装配。

　　从安装边界来看，设备就位时需保证筒体垂直度偏差在允许范围内，避免法兰密封面出现偏载导致泄漏，侧面接管的管线布置需考虑热胀冷缩的补偿量，减少管线应力对设备接口的拉扯。整体结构没有冗余的设计元素，所有外部结构均服务于工艺接驳、密封承压与安装维护的实际需求，螺栓、法兰、接管等标准件均采用通用规格，可降低生产制造与备件采购的成本，适合非标化工设备的快速设计改型与三维方案评审使用。
